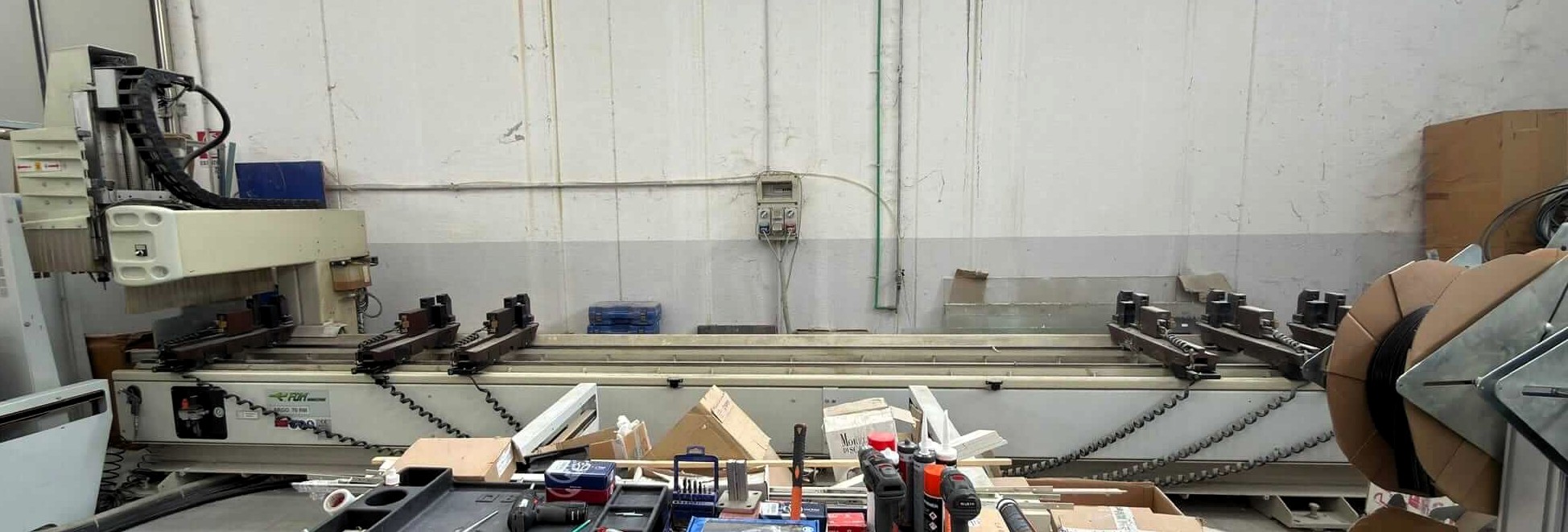

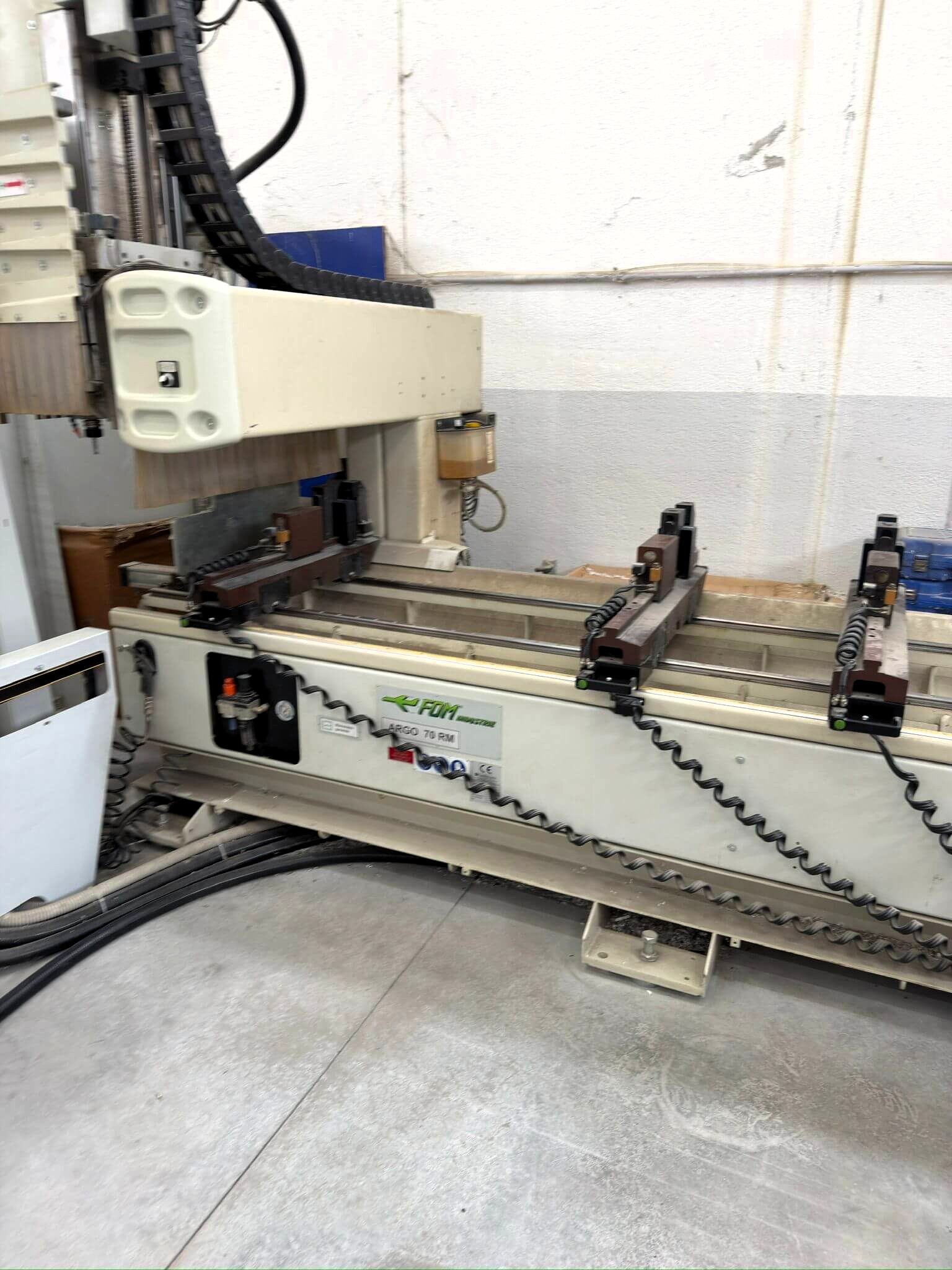

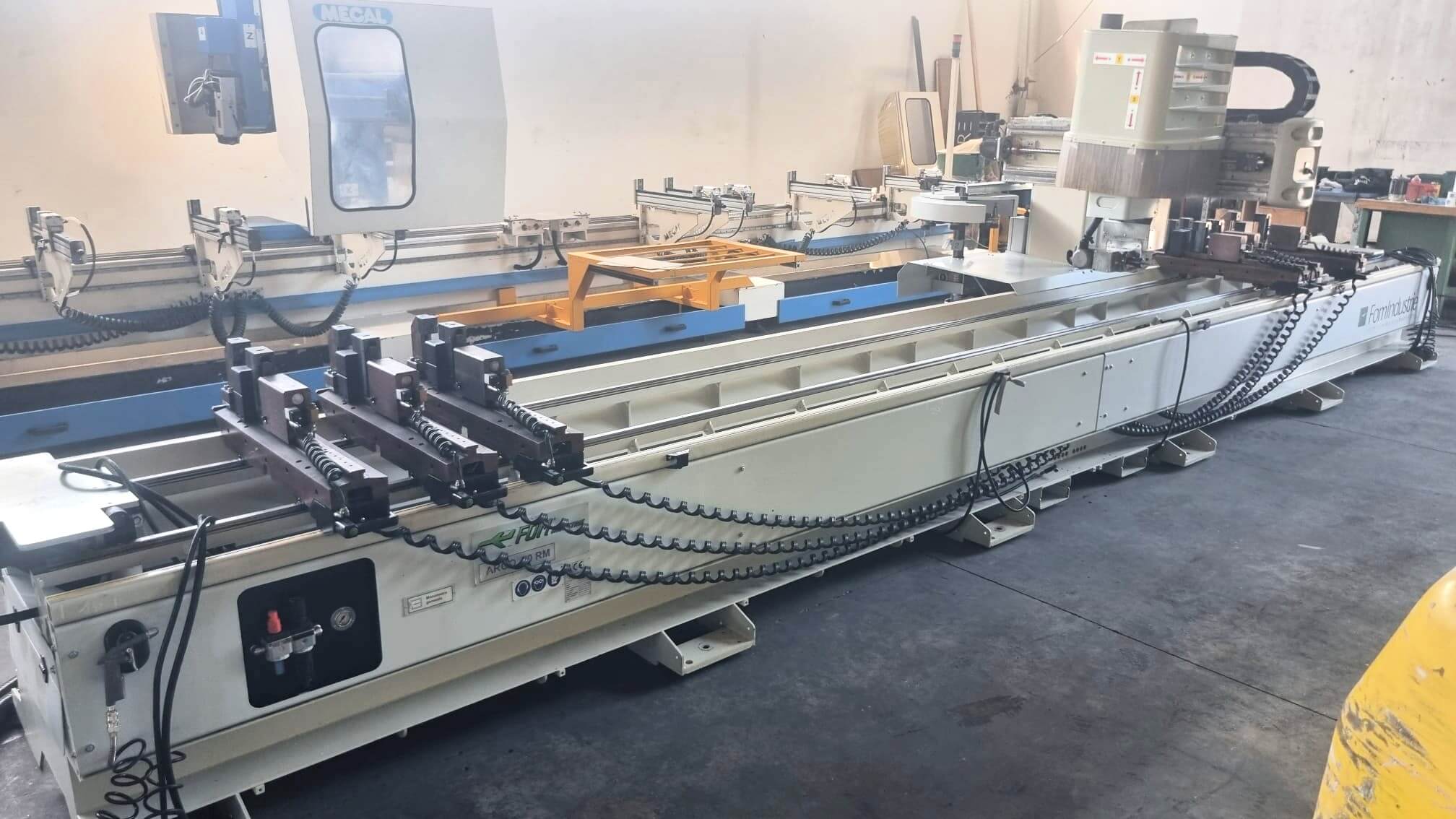

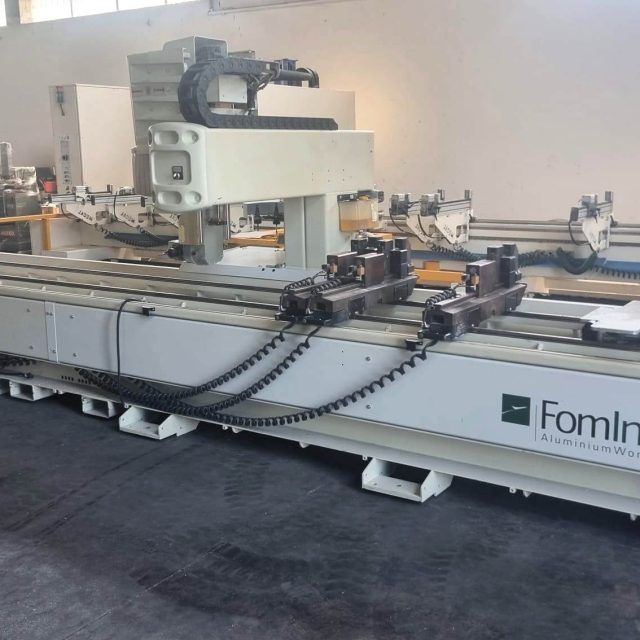

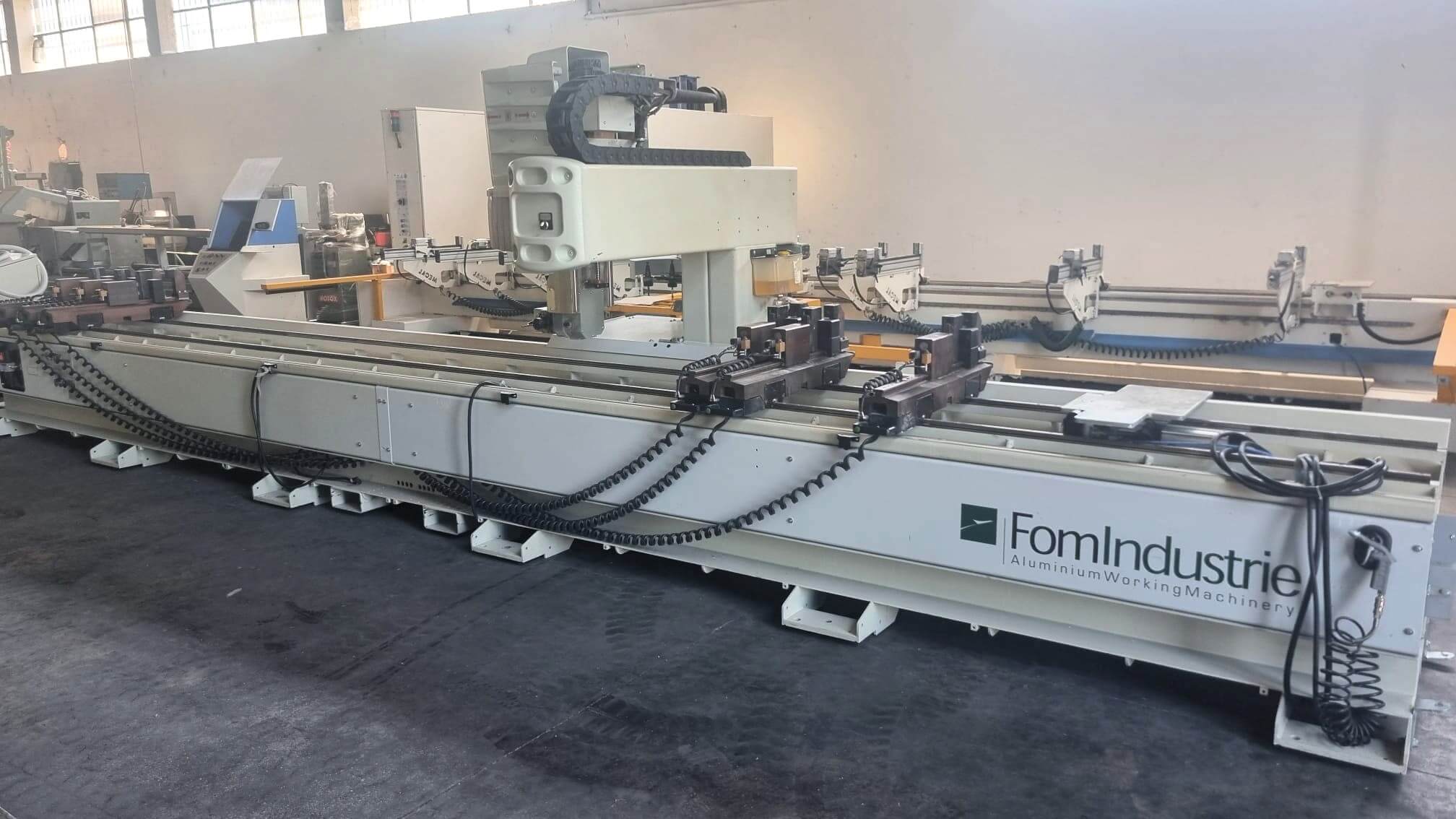

Centro di Lavoro CNC 4 assi – FOM Argo 70

Centro di lavoro CNC per eseguire lavorazioni di foratura e fresatura su profilati in alluminio o acciaio.

Configurazione: 4 assi

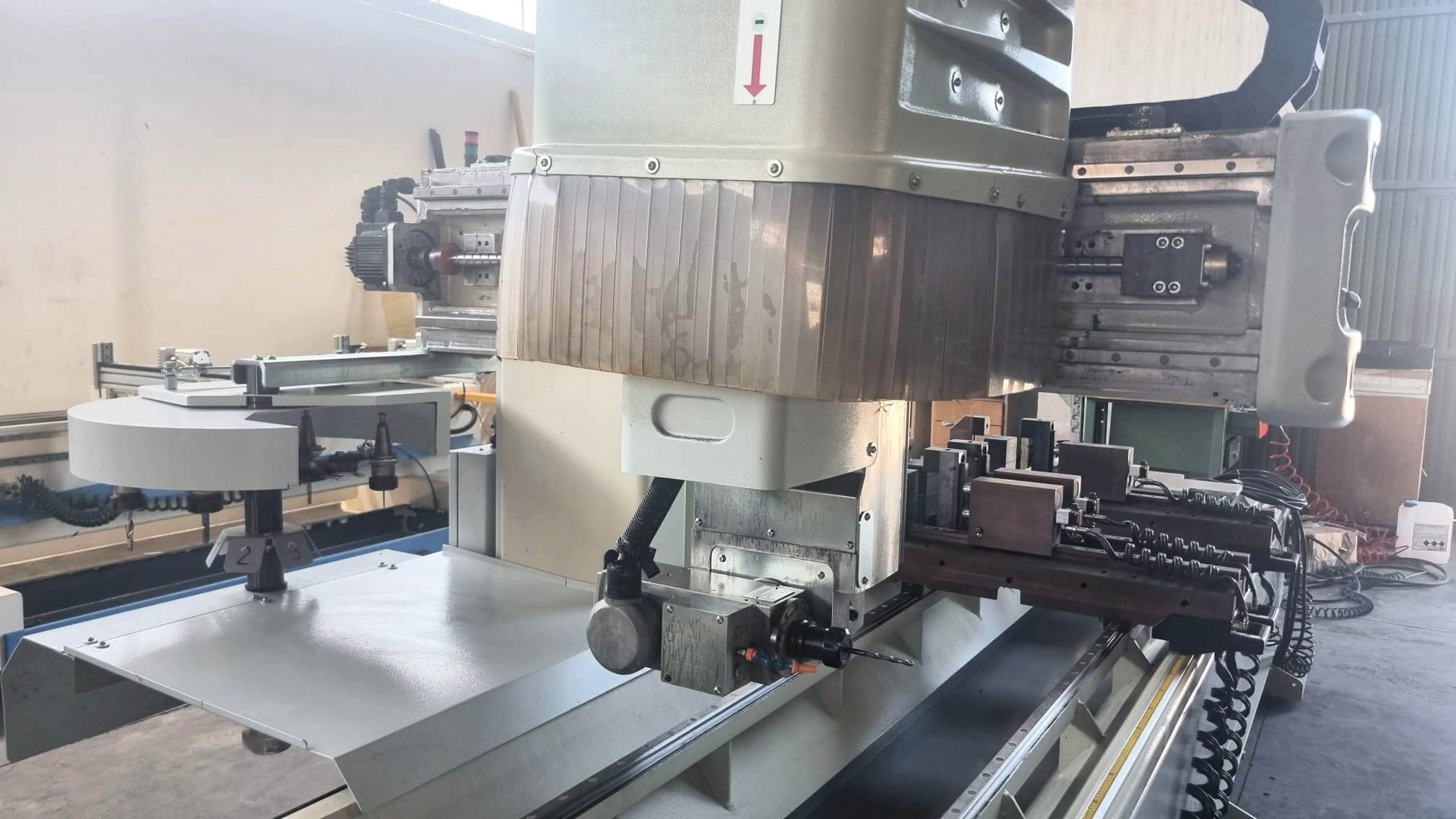

– Testa portamandrino
Realizzata con sistema a tavole a croce in lega leggera, garantisce una significativa riduzione del peso unita ad elevata resistenza ai carichi e massima precisione nelle lavorazioni.

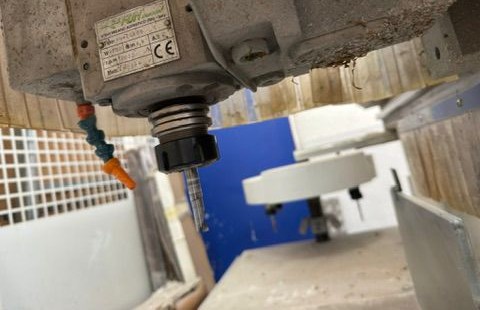

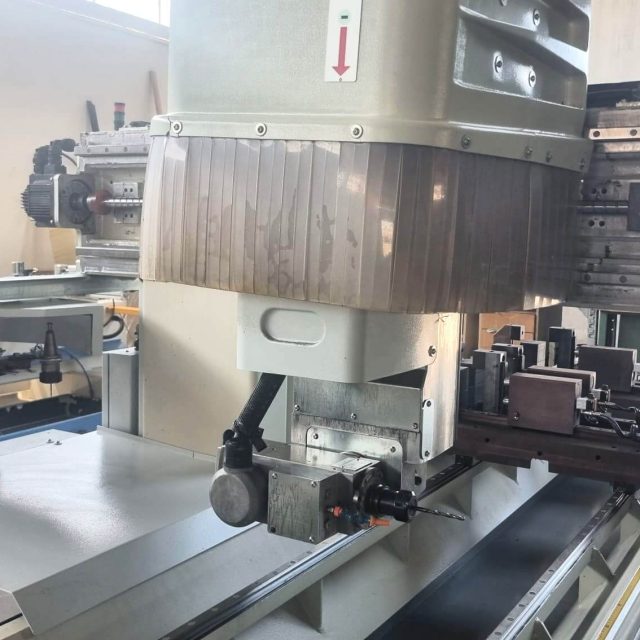

– Elettromandrino
Progettato da Fom Industrie, consente elevate prestazioni sia a basse che ad alte velocità.

Potenza: 4 kW a coppia costante
Velocità di rotazione: fino a 12.000 giri/min
Posizionamento: 0° / 90° / 180° per lavorazioni su tre facce del profilato
Raffreddamento: ad aria forzata
Attacco utensile: ISO 30 DIN 69871 con micro di presenza utensile

Il bloccaggio e lo sbloccaggio degli utensili avvengono meccanicamente. I cuscinetti ad alta precisione, anteriori e posteriori, garantiscono il controllo degli sforzi assiali e radiali durante tutte le fasi di lavorazione.

La velocità dell’elettromandrino è gestita da inverter con:
display diagnostico per segnalazione anomalie
protezione da sovraccarichi di tensione e corrente
frenatura automatica controllata dell’utensile
resistenza per la dissipazione della potenza di frenata

– Lubrificazione degli utensili

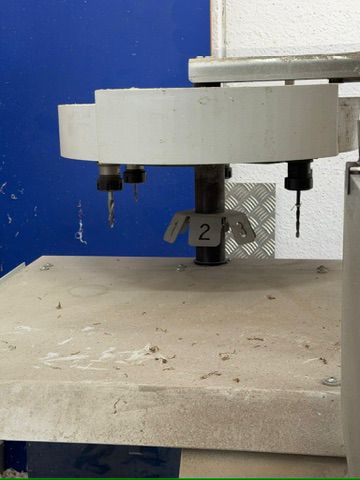

– Magazzino utensili
Installato sul montante in posizione protetta da sportello rotante, il magazzino utensili dispone di 6 posti ed è in grado di ruotare in entrambi i sensi.
Il posizionamento è gestito tramite trasduttore rotante assoluto, che garantisce precisione e affidabilità nel riconoscimento della posizione.
Il movimento di rotazione è controllato da inverter, assicurando elevata velocità e accuratezza nel cambio utensile.

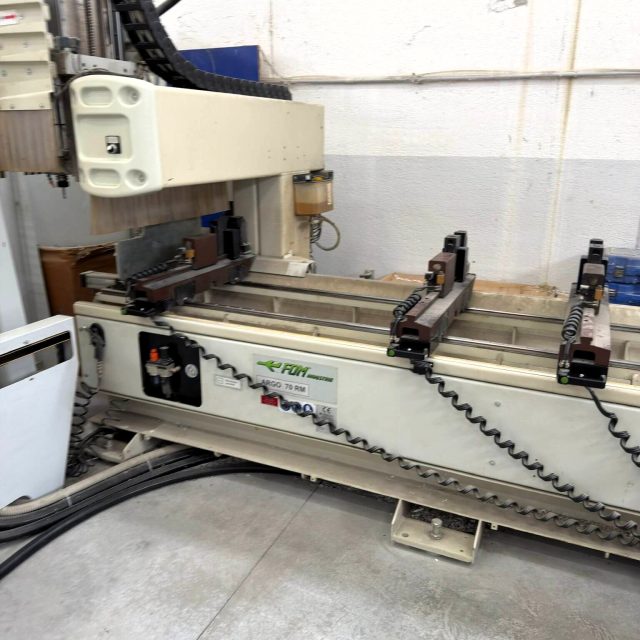

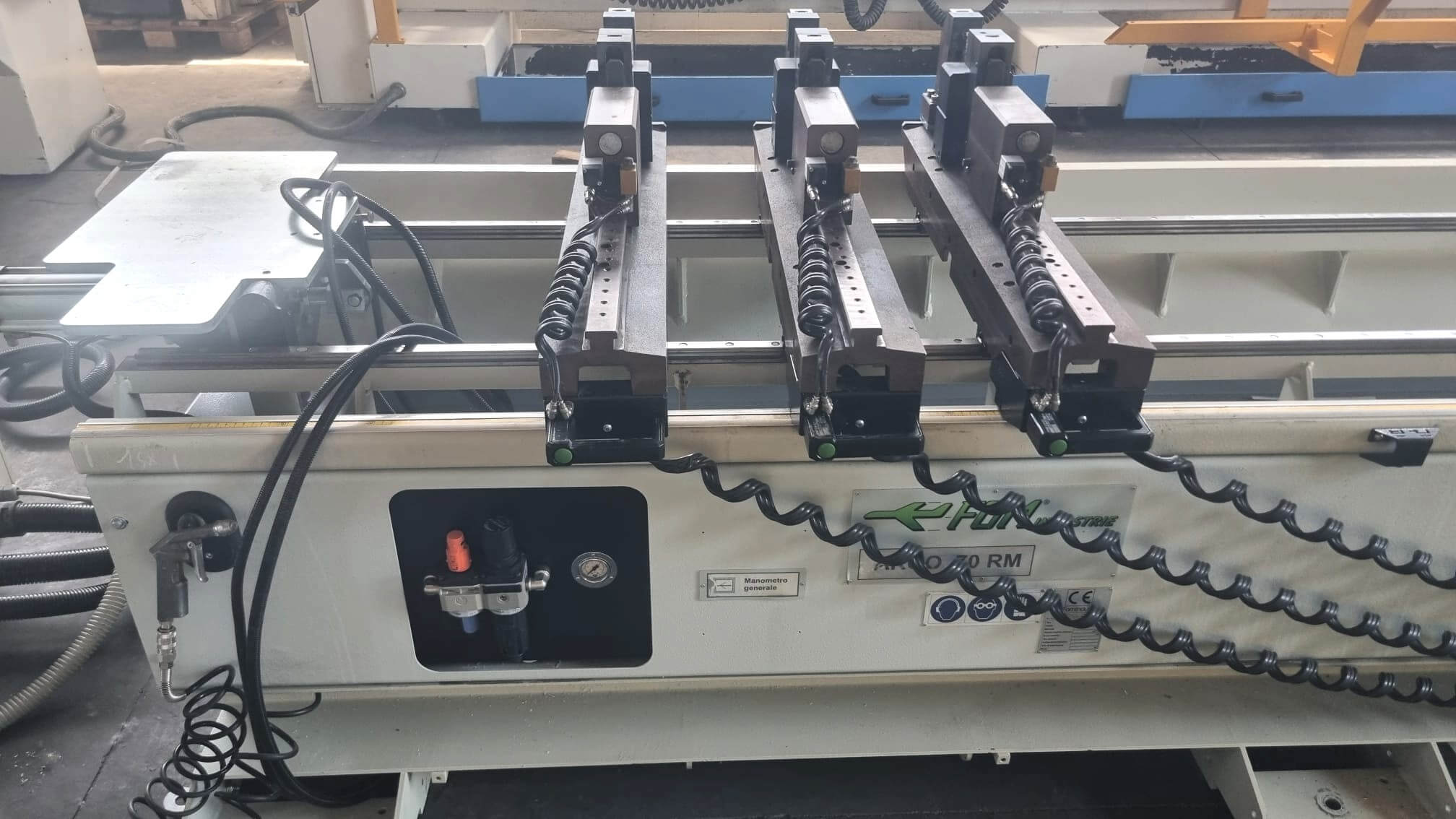

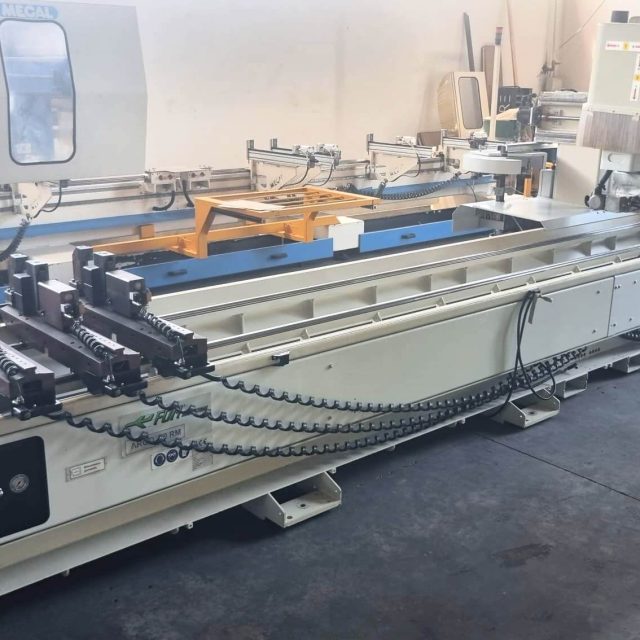

– Area di lavoro
Situata sul basamento, l’area di lavoro è composta da:

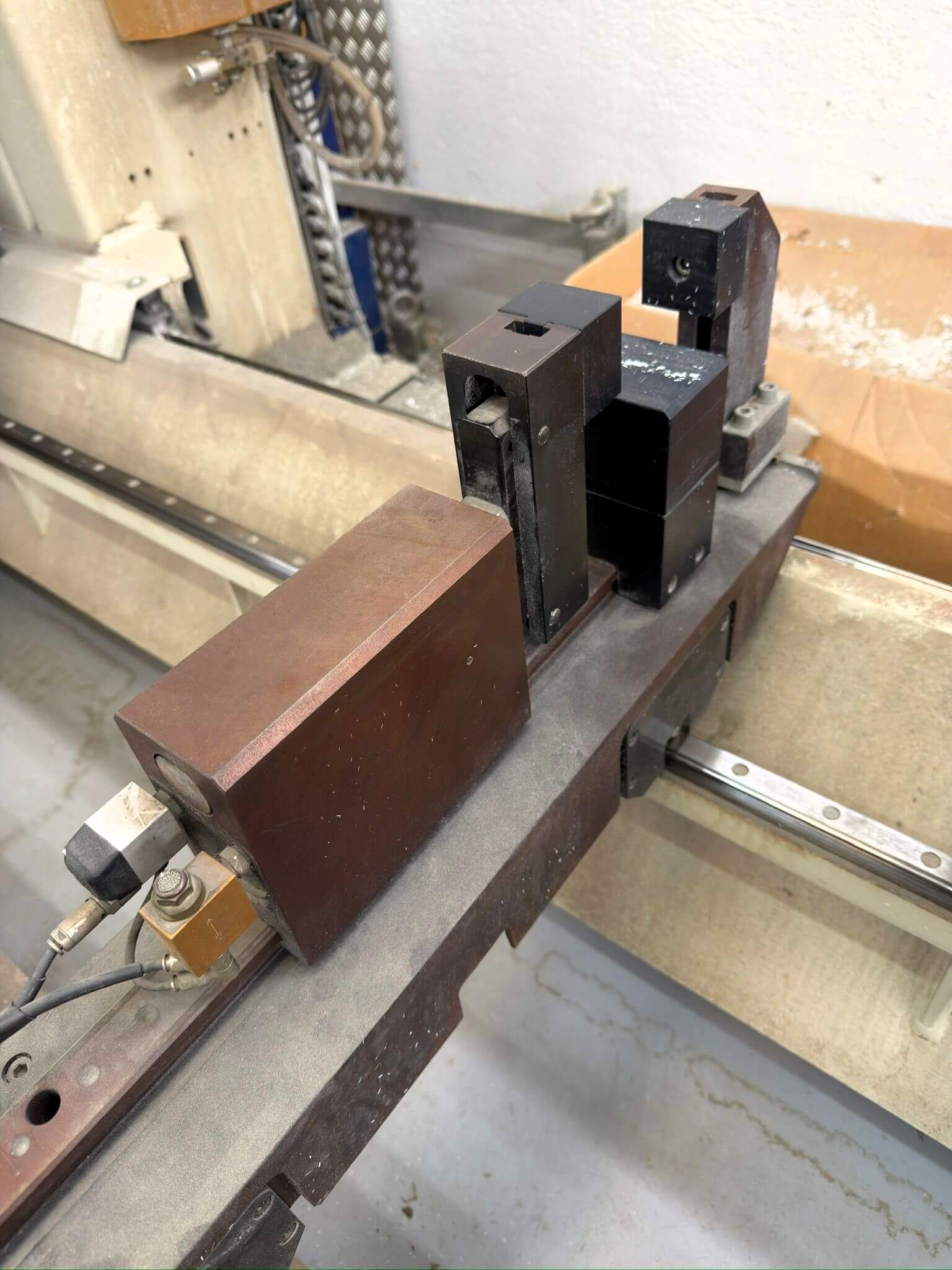

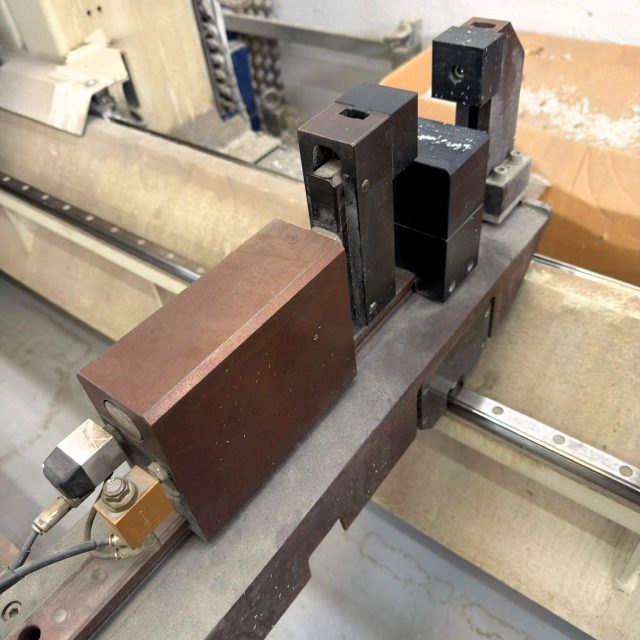

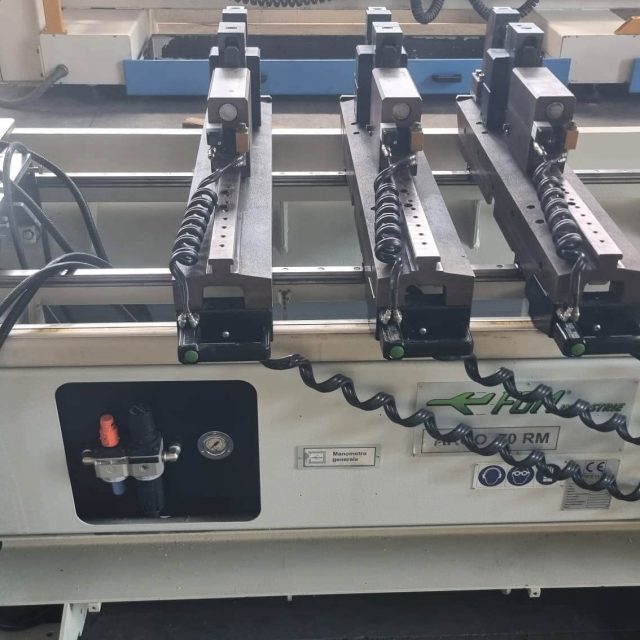

N.6 morse pneumatiche (non automatiche) per il serraggio dei profilati
Scorrimento su guide lineari THK, che garantiscono precisione e stabilità
Bloccaggio di tipo pneumatico
Posizionamento manuale, con indicazione della posizione visualizzata sul monitor dell’unità di controllo.

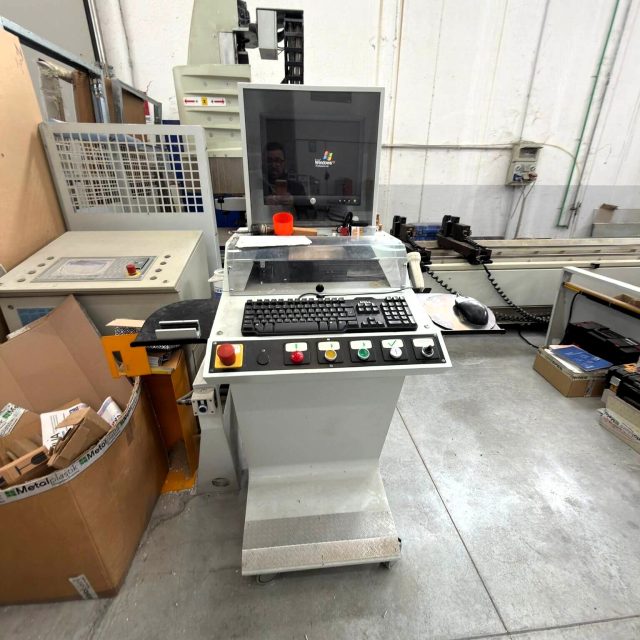

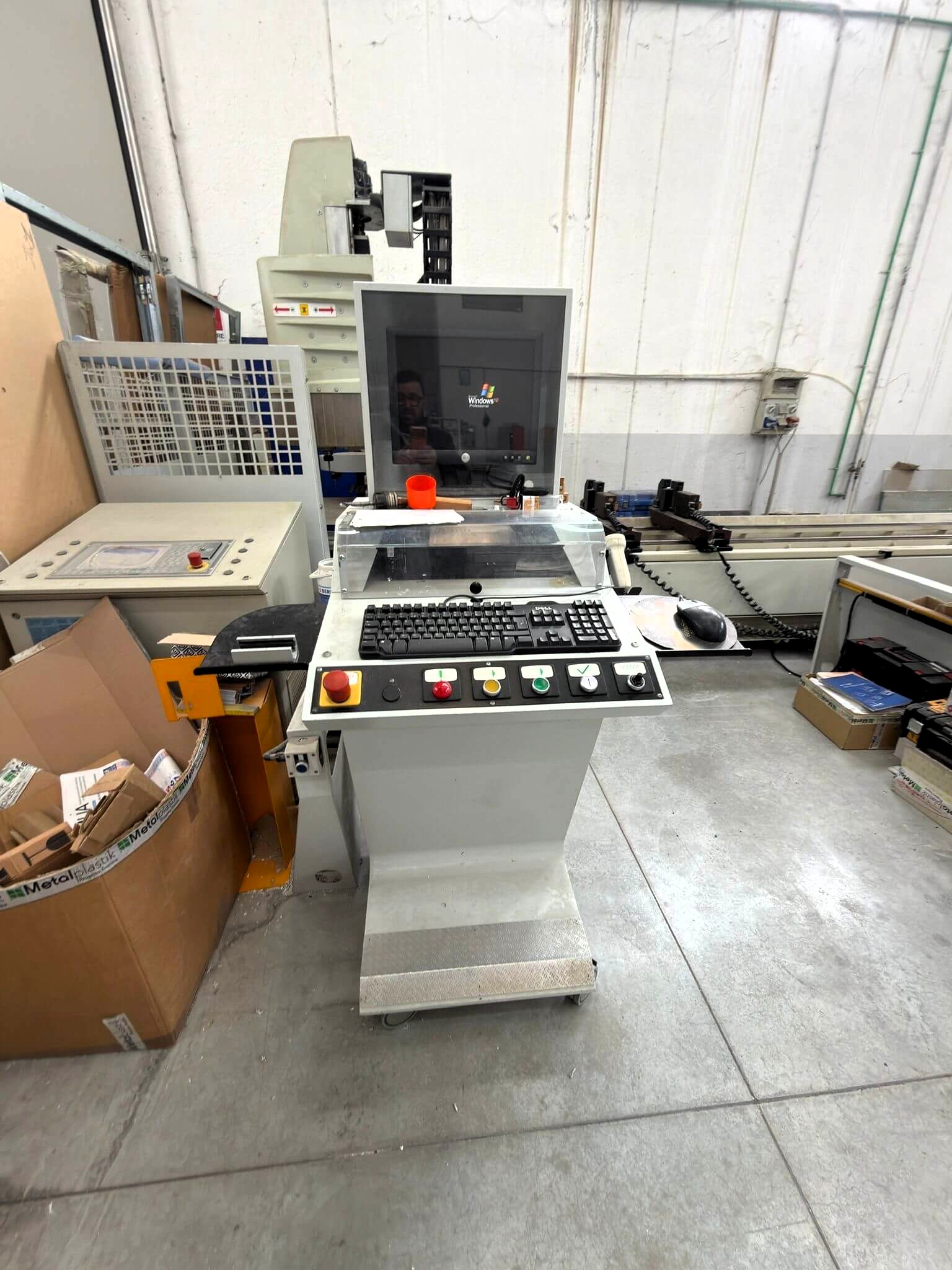

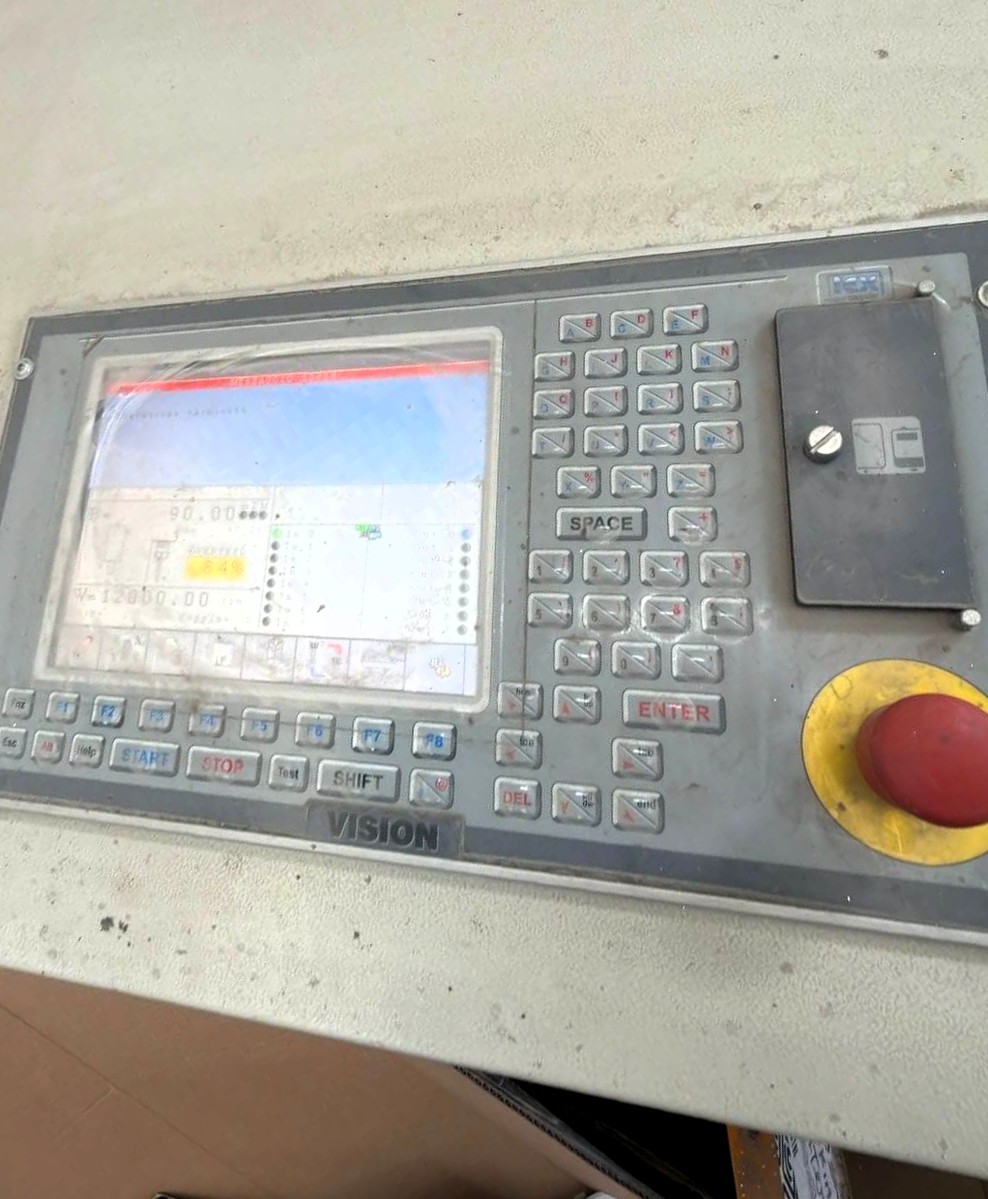

– Consolle di comando
La consolle di comando integra l’interfaccia operatore, composta da PC, display, tastiera alfanumerica e pulsantiera di controllo. È di tipo movibile, per garantire maggiore ergonomia e flessibilità operativa.

Dotata di:
Collegamento a lettore laser per codici a barre
Collegamento a unità di controllo remota

– Software
FomCam (Interfaccia grafica basata sul sistema operativo Windows per la progettazione delle lavorazioni e
del pezzo da lavorare; genera in automatico il programma CNC eseguibile dal centro di lavoro ) + Prof2
Windows XP

Corse assi
Asse X – corsa longitudinale mm 7.030
Asse Y – corsa trasversale mm 1.100
Asse Z – corsa verticale mm 425
Rotazione Elettromandrino 0°/90°/180°

Dimensioni
Lunghezza mm 8.307
Larghezza mm 1.875
Altezza mm 2.460
Peso Kg 3.200
