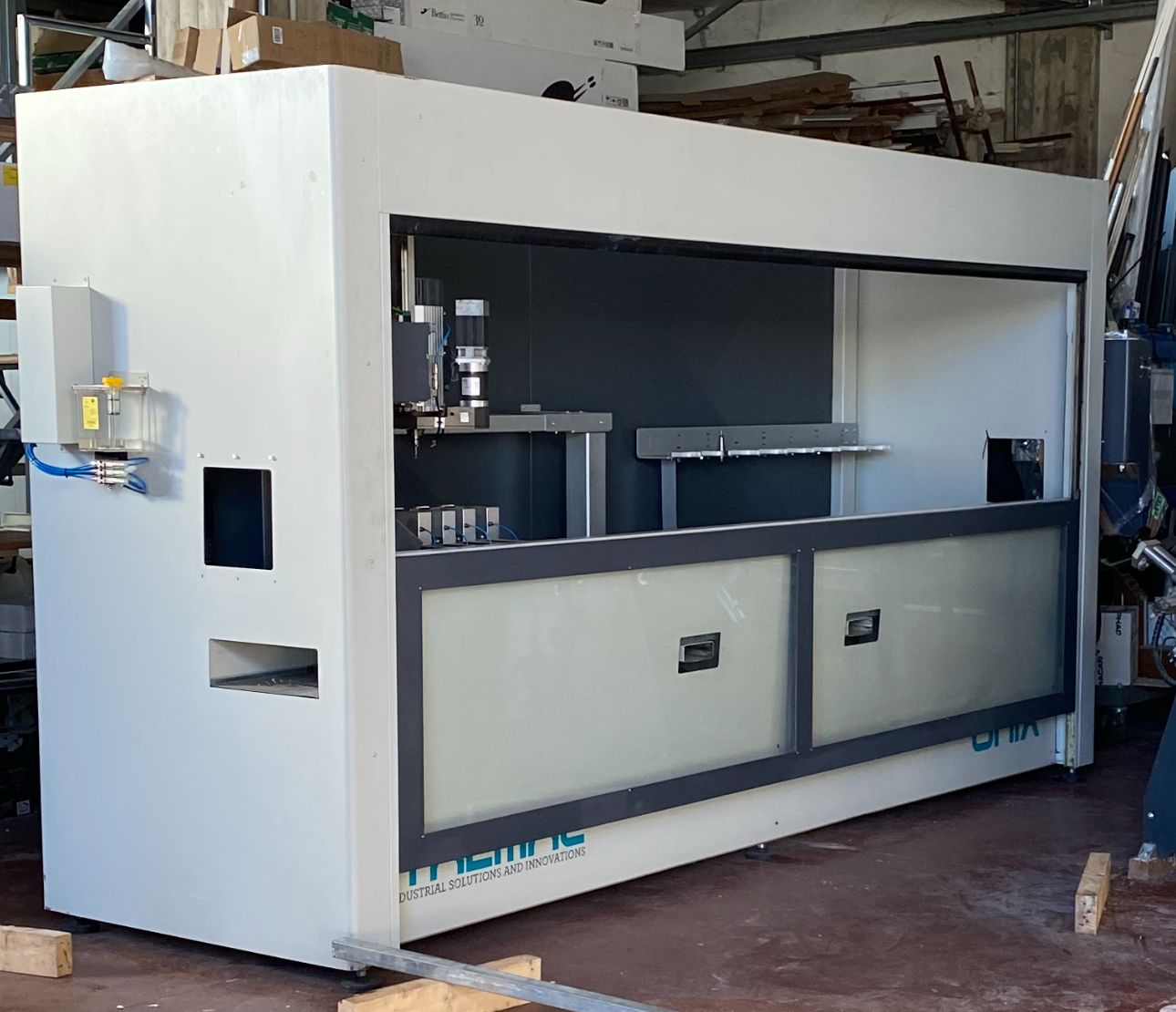

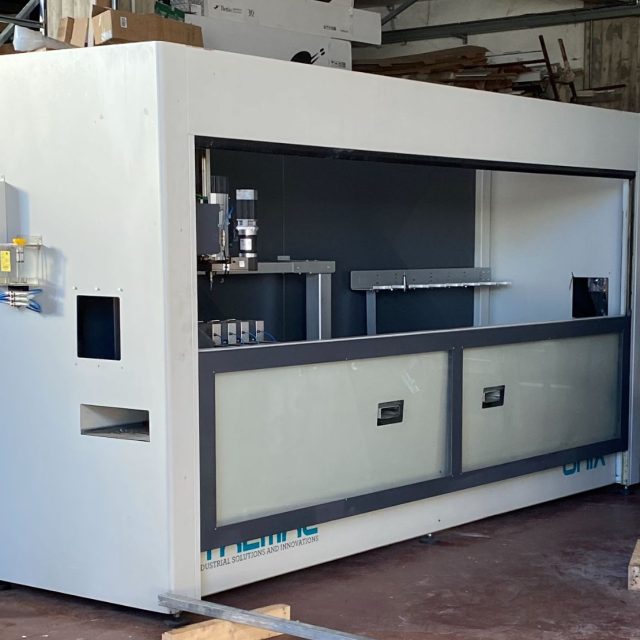

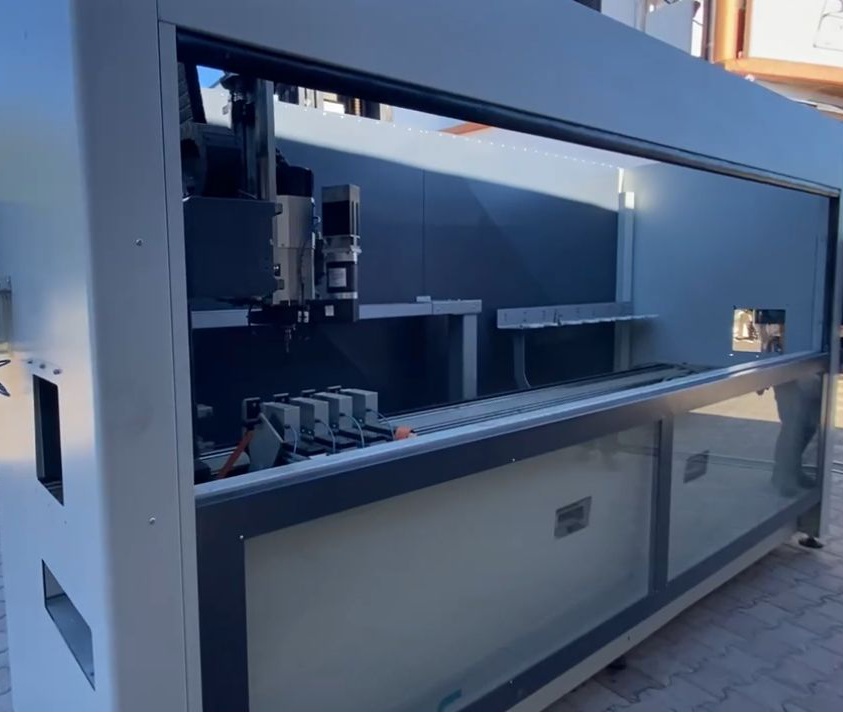

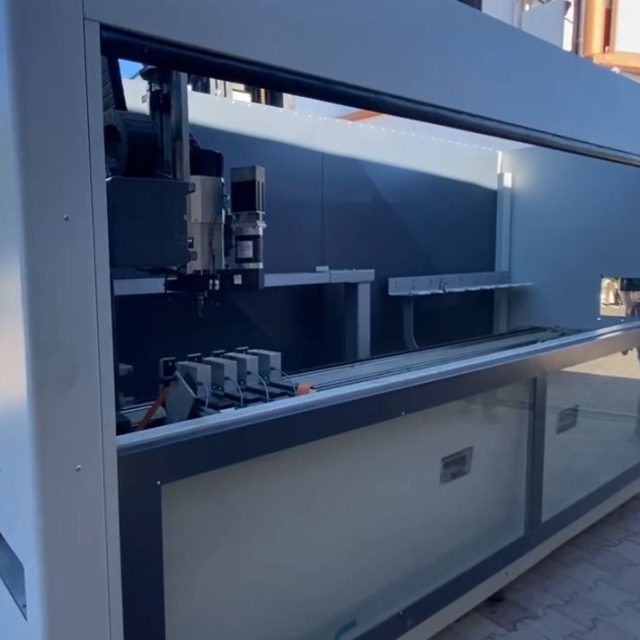

Centro di lavoro – ITALMAC ONIX 3300 – 3 Assi + ‘C’ Asse (4° Asse)

L’ONIX 3300 è un centro di lavoro CNC 3 Assi + 1 Asse controllati, progettato per operazioni di foratura e fresatura su profili in alluminio, PVC, leghe leggere e acciaio fino a uno spessore massimo di 3 mm.

La macchina offre un campo utile di lavoro di 3300 mm e dispone di un magazzino utensili automatico a 8 posizioni, con la possibilità di alloggiare un’unità angolare per eseguire lavorazioni sui tre lati del profilo e una fresa a disco per operazioni di intestatura.

La struttura completamente caratterizzata racchiude l’elettromandrino, che garantisce una potenza di 4 kW con una velocità di rotazione fino a 18.000 giri/min, assicurando elevate prestazioni e qualità di lavorazione.

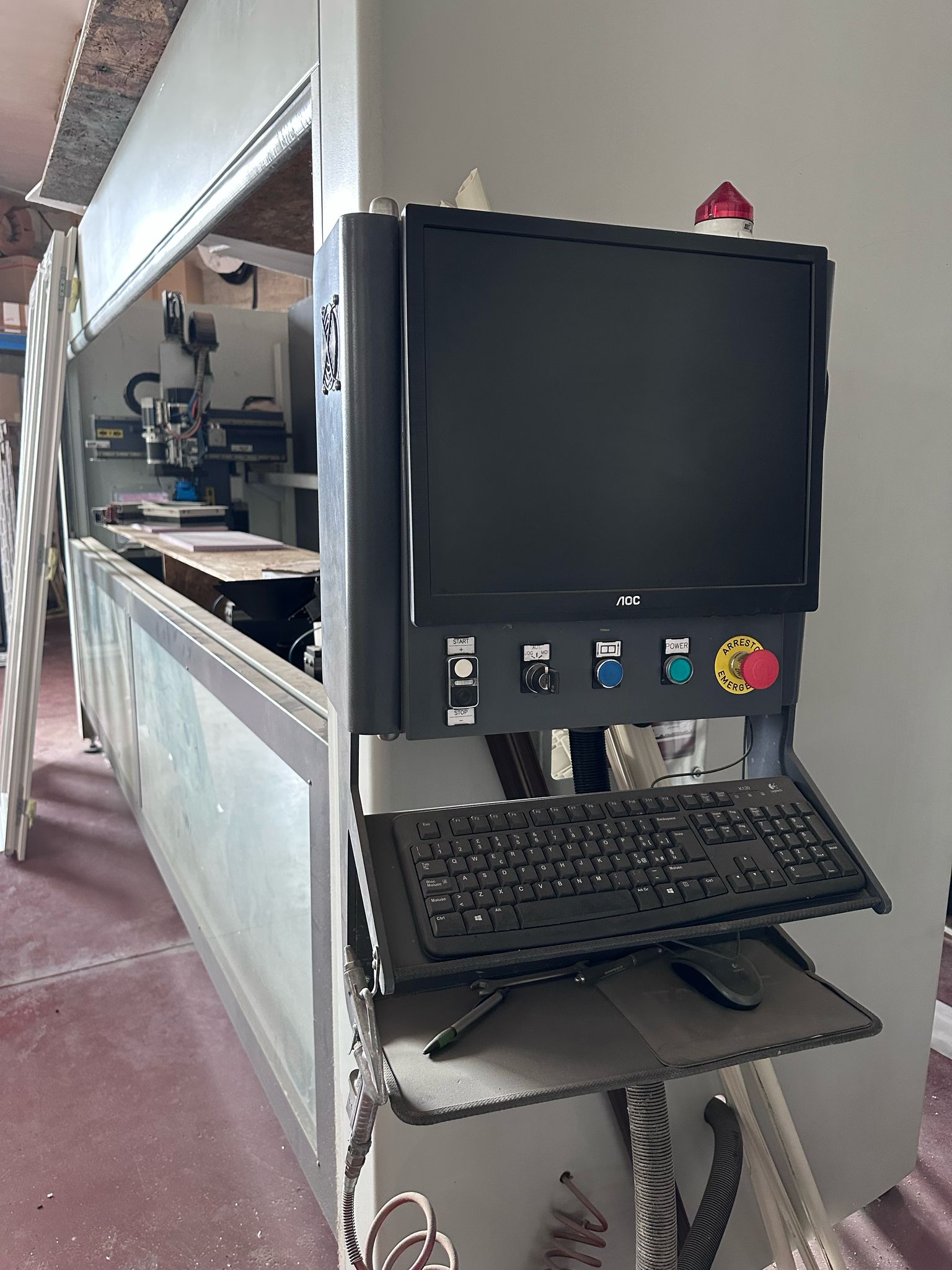

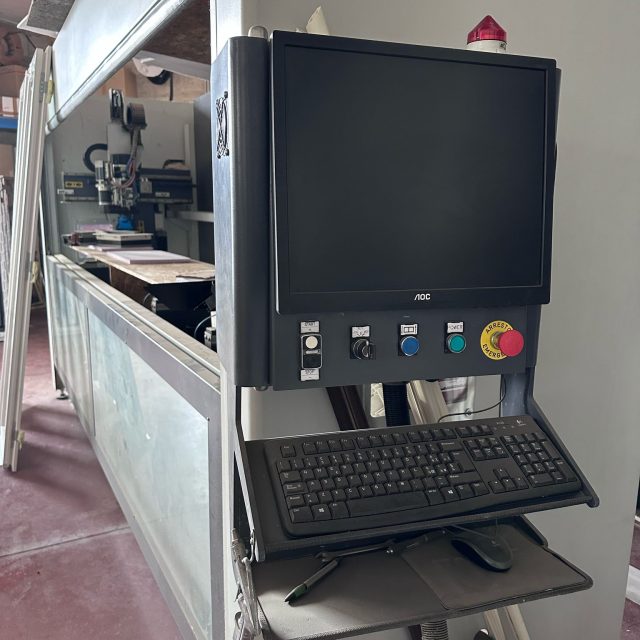

La console di comando orientabile, posizionata sul lato destro della macchina, consente una gestione semplice e immediata dei programmi e dei comandi in ogni fase del ciclo di lavoro.

L’ONIX 3300 è dotato di CNC per il controllo degli assi e di PC industriale per la gestione dei programmi, completo di monitor LCD 17”, hard disk da 80 GB e n° 2 porte USB.

Il linguaggio di programmazione è ISO standard, con interfaccia operativa su piattaforma Windows XP, e software di programmazione dedicato ITALSOFT – FLY CAM CAD-CAM 3D, per una gestione ottimizzata delle lavorazioni e dei cicli produttivi.

• Dimensioni (LxPxH): 4500x1250x2300 mm
• Dimensioni per il trasporto (LxPxH): 4600x1675x2260 mm
• Peso: 1500 kg
• Potenza nominale: 6 kW
• Assorbimento: 16 A
• Tensione di alimentazione: 400 V trifase
• Frequenza: 50/60 Hz
• Pressione aria: 7 bar
• Precisione: 0,1 mm
• Potenza elettromandrino: S1 4 kW – 0/18000 giri/min
• Coppia massima: 3,7 Nm a 12000 giri/min
• Attacco utensile: ISO 30
• Sistema di raffreddamento mandrino: Ventola elettrica
• Area di lavoro: 1
• Lati lavorabili: 1 (3 lati con testa angolare)
• Numero morse standard: 4 (manuali)
• Magazzino utensili: 8 posizioni (integrato nella base macchina)
• Forza di serraggio: 130 kg per morsa
• Punto zero di riferimento: 1 (manuale)
• Ugelli di lubrificazione: 1 sull’elettromandrino
• Capacità serbatoio lubrificante: 2,2 litri
• Ingrassaggio guide: Manuale
• Temperatura di esercizio: Da 10 a 35 °C
• Umidità: 75 %
• Colori standard: RAL 7032 / RAL 5018
• Sistema evacuazione trucioli: Piastra trasporto trucioli
• Sicurezza macchina: Barriera fotoelettrica di protezione
• Interfaccia operatore: Monitor LCD 17″
• Porta USB: Sul pannello di controllo
• Software: ITALSOFT CAD-CAM
