Linea di Taglio – GRANDINI

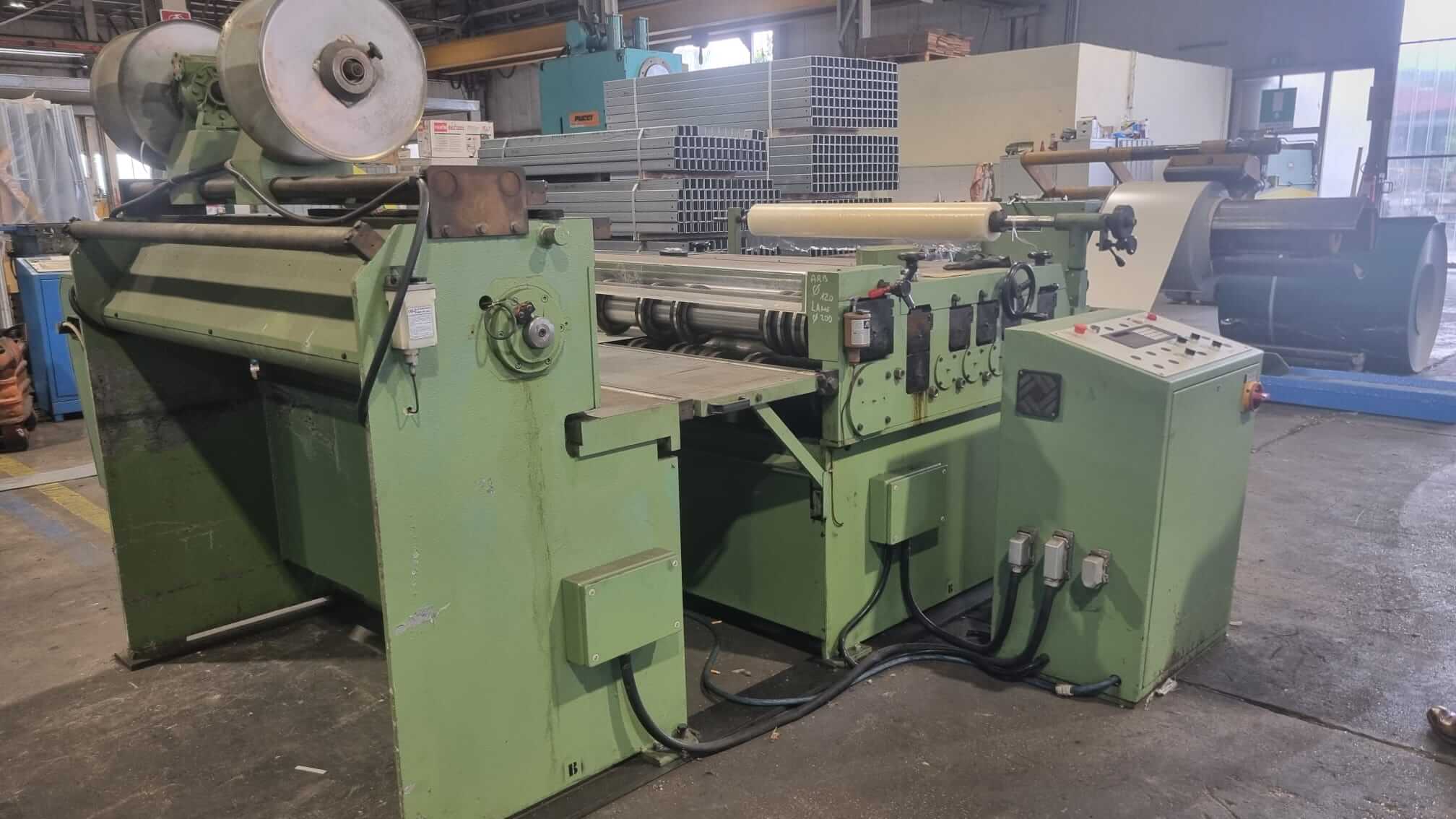

Linea di Taglio Grandini – Mod. LTP15 / PSM15

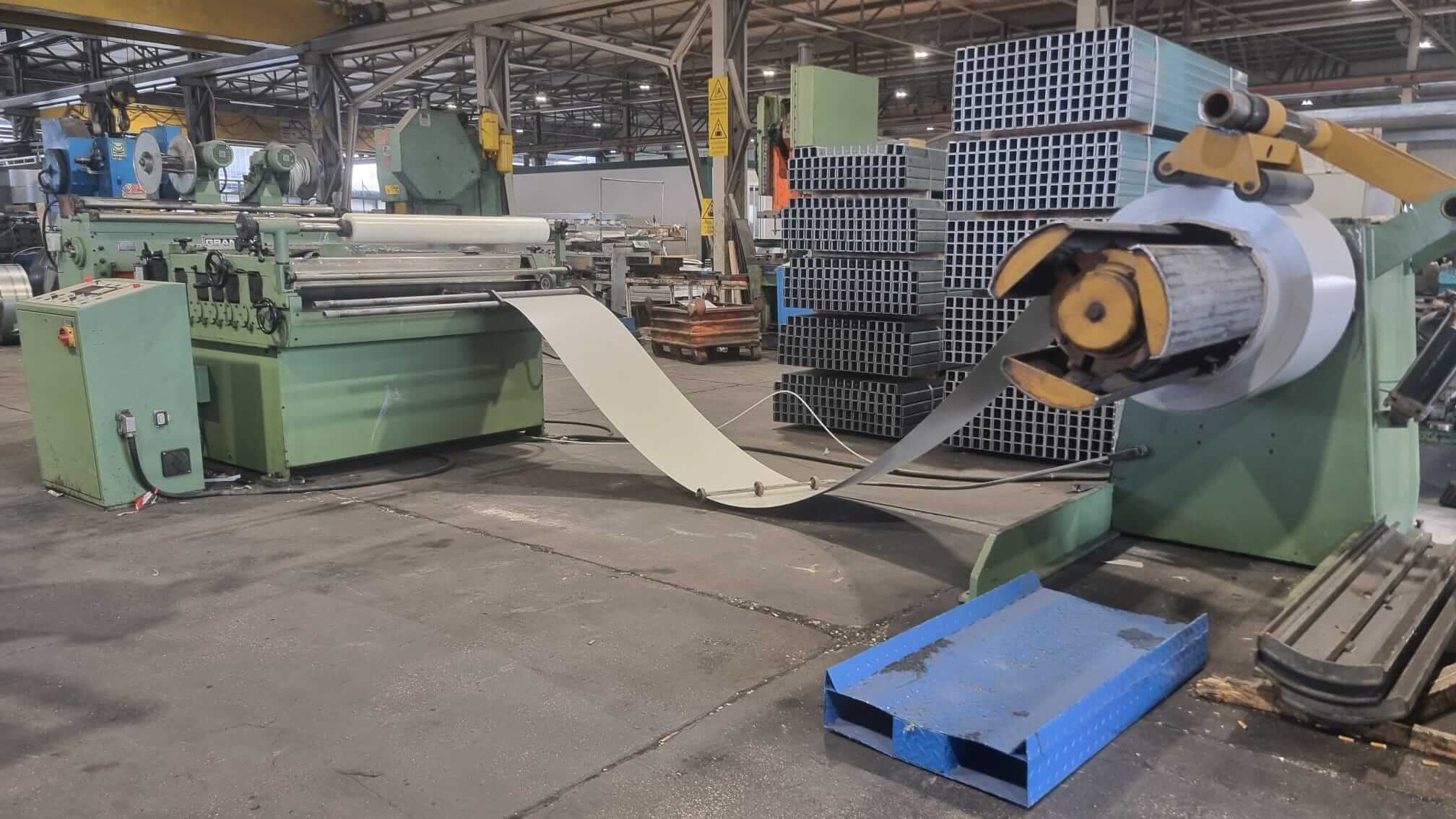

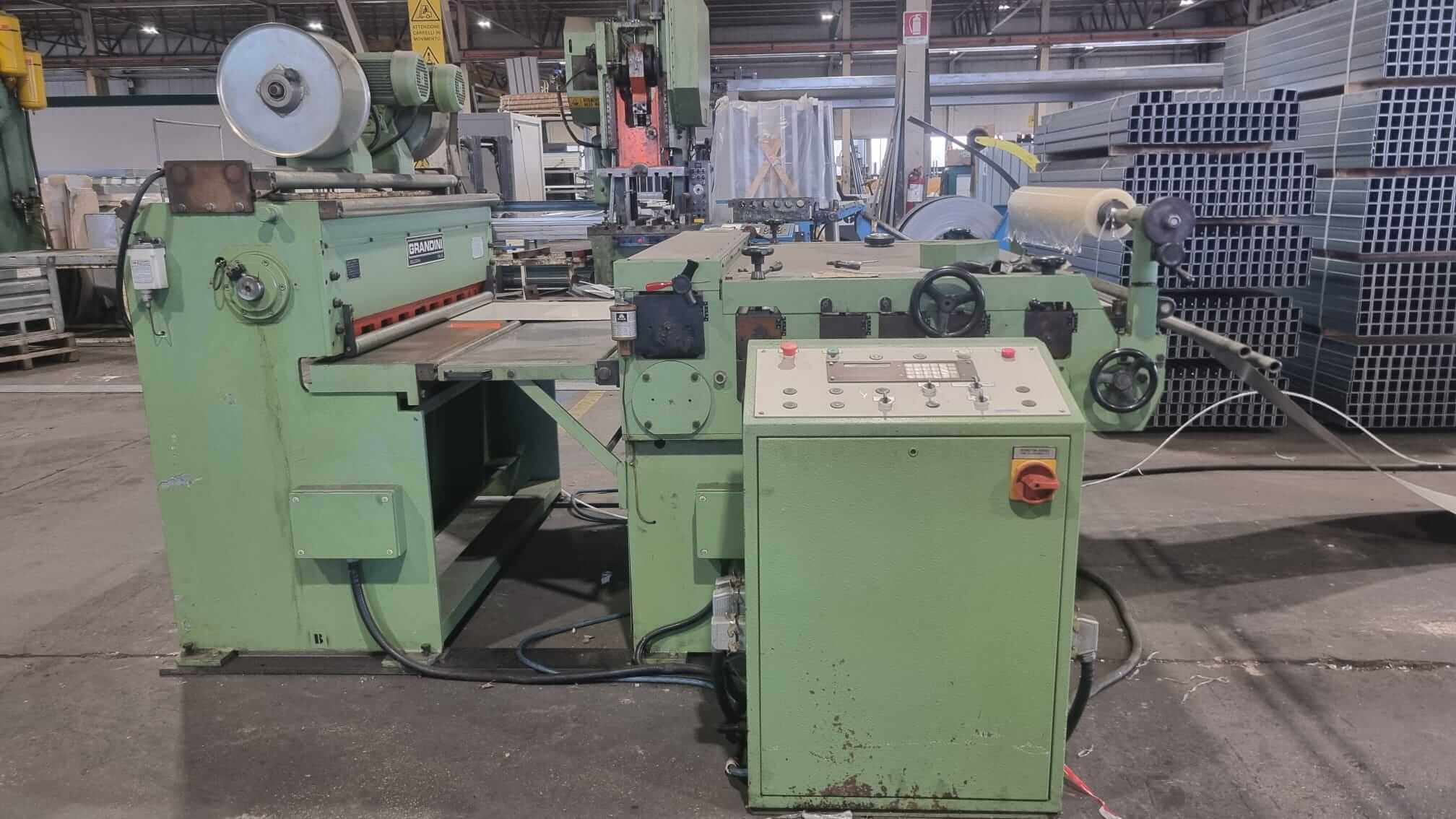

Linea di taglio longitudinale per lamiera completa e funzionante, composta da svolgitore (aspo) e linea di lavorazione, ideale per lavorazioni su coil fino a 1500 mm.

Composizione linea

• Aspo svolgitore capacità 8.000 kg
• Impianto di raddrizzatura

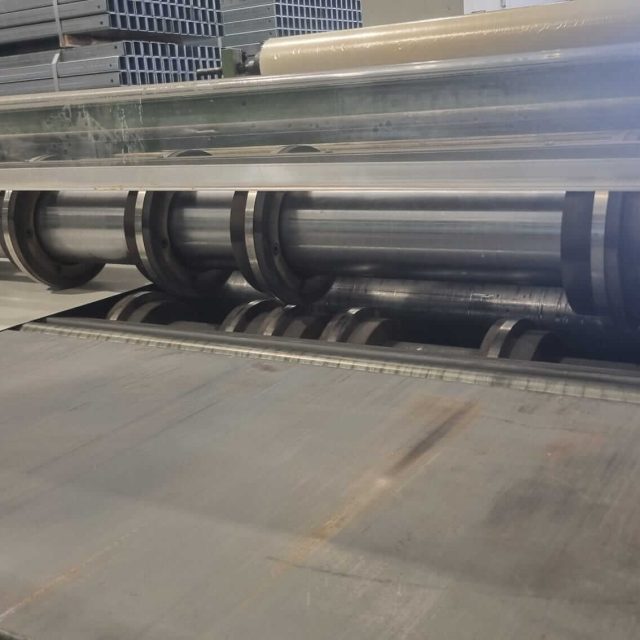

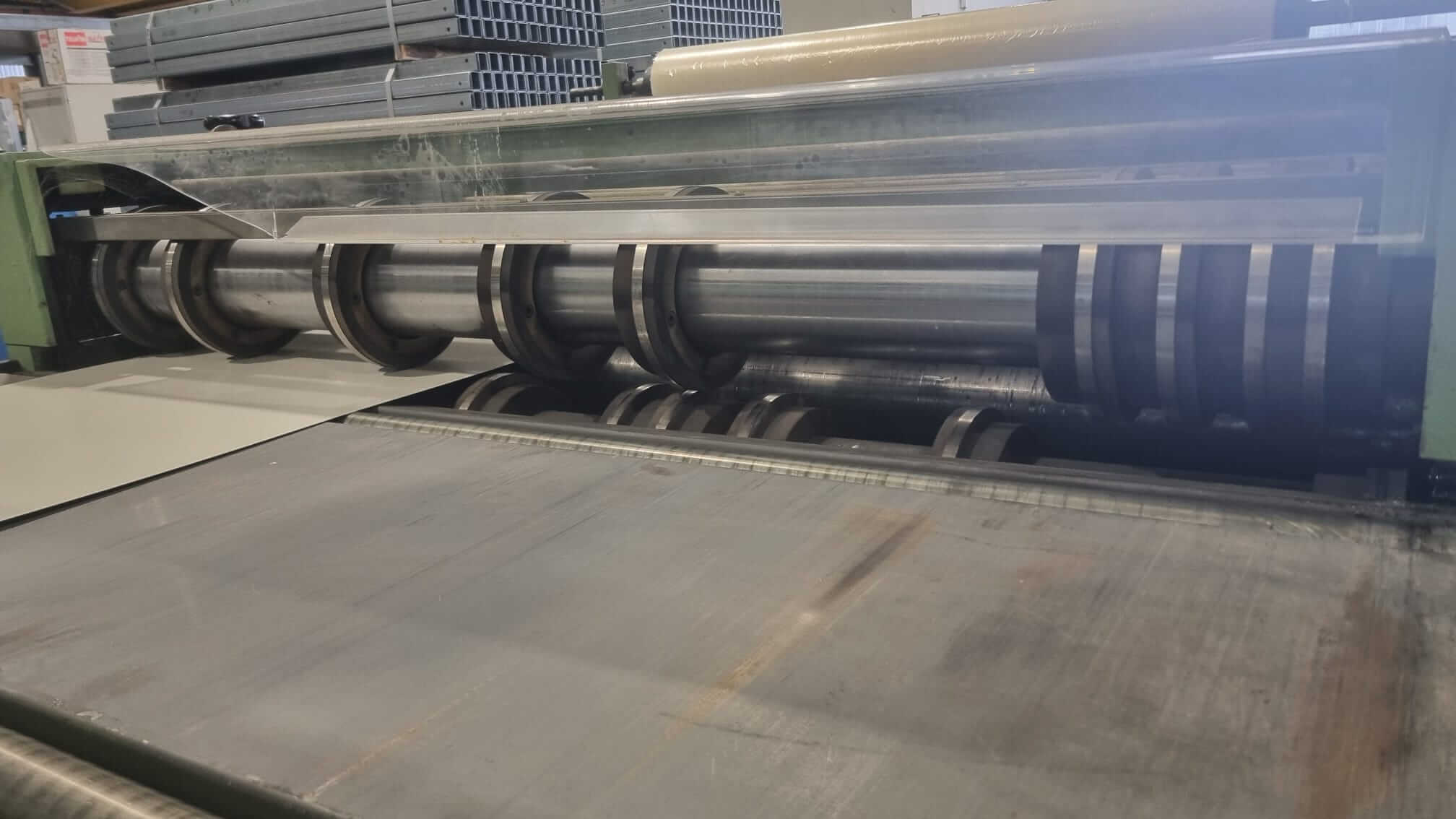

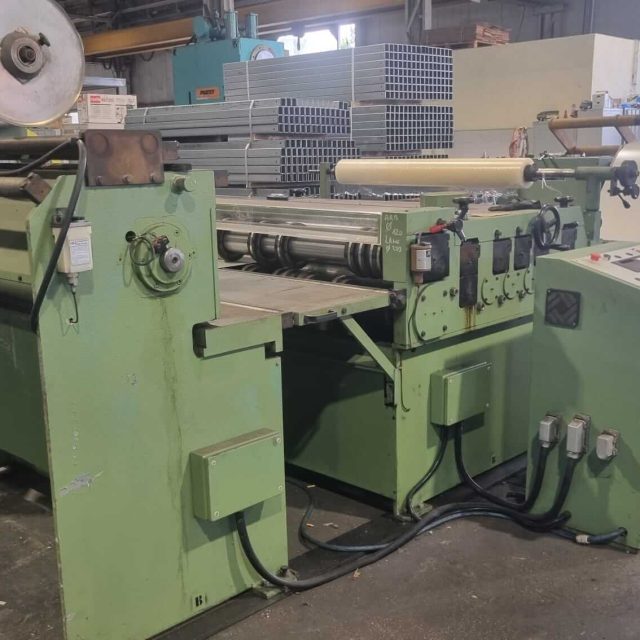

• Gruppo di taglio longitudinale con 8 coltelli (fino a 9 tagli)

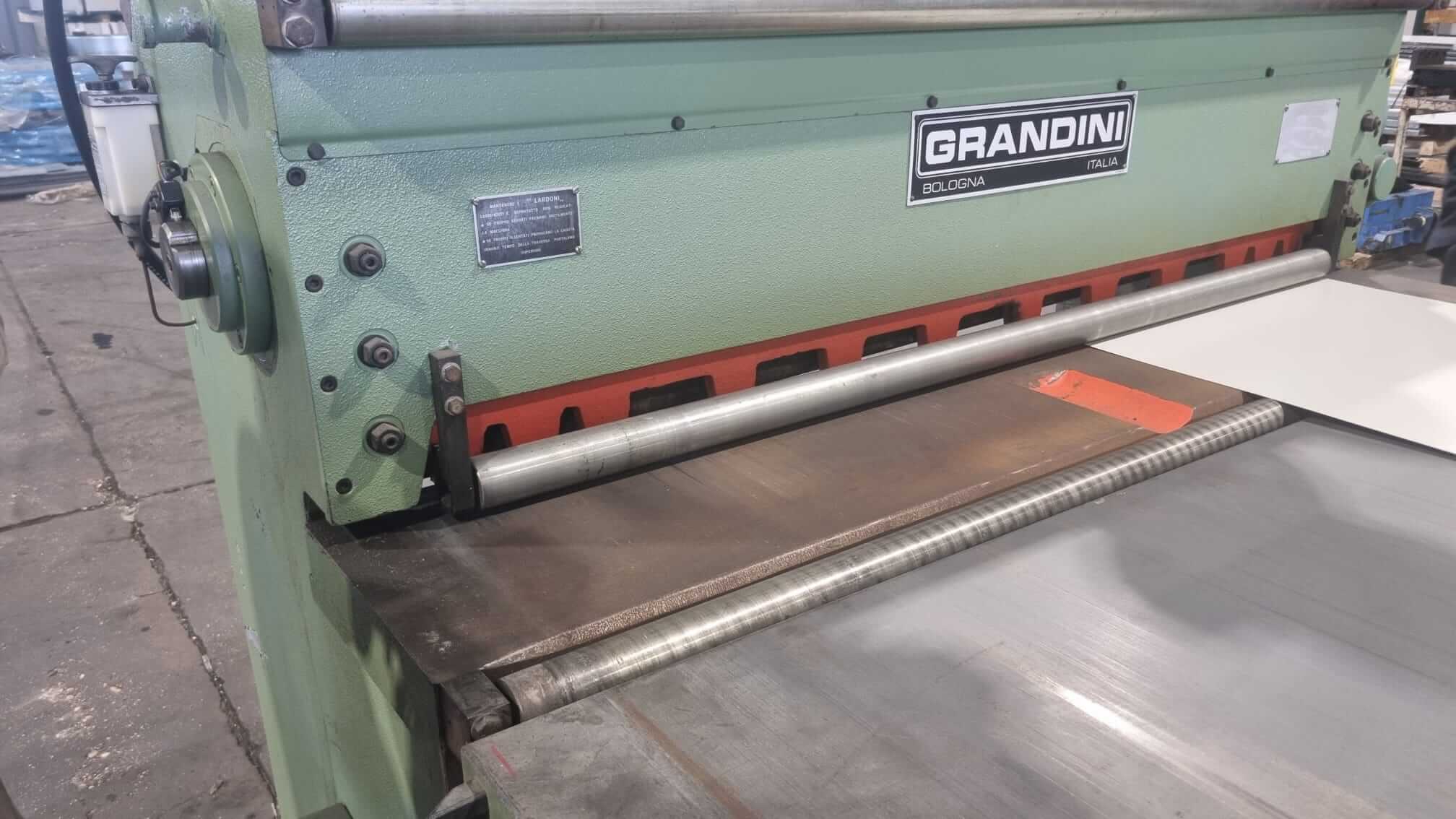

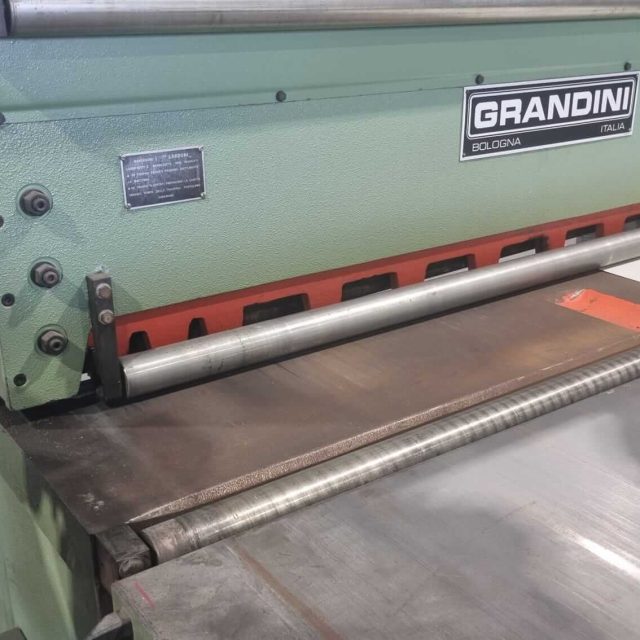

• Cesoia (20/10)
• N. 2 avvolgitori sfridi

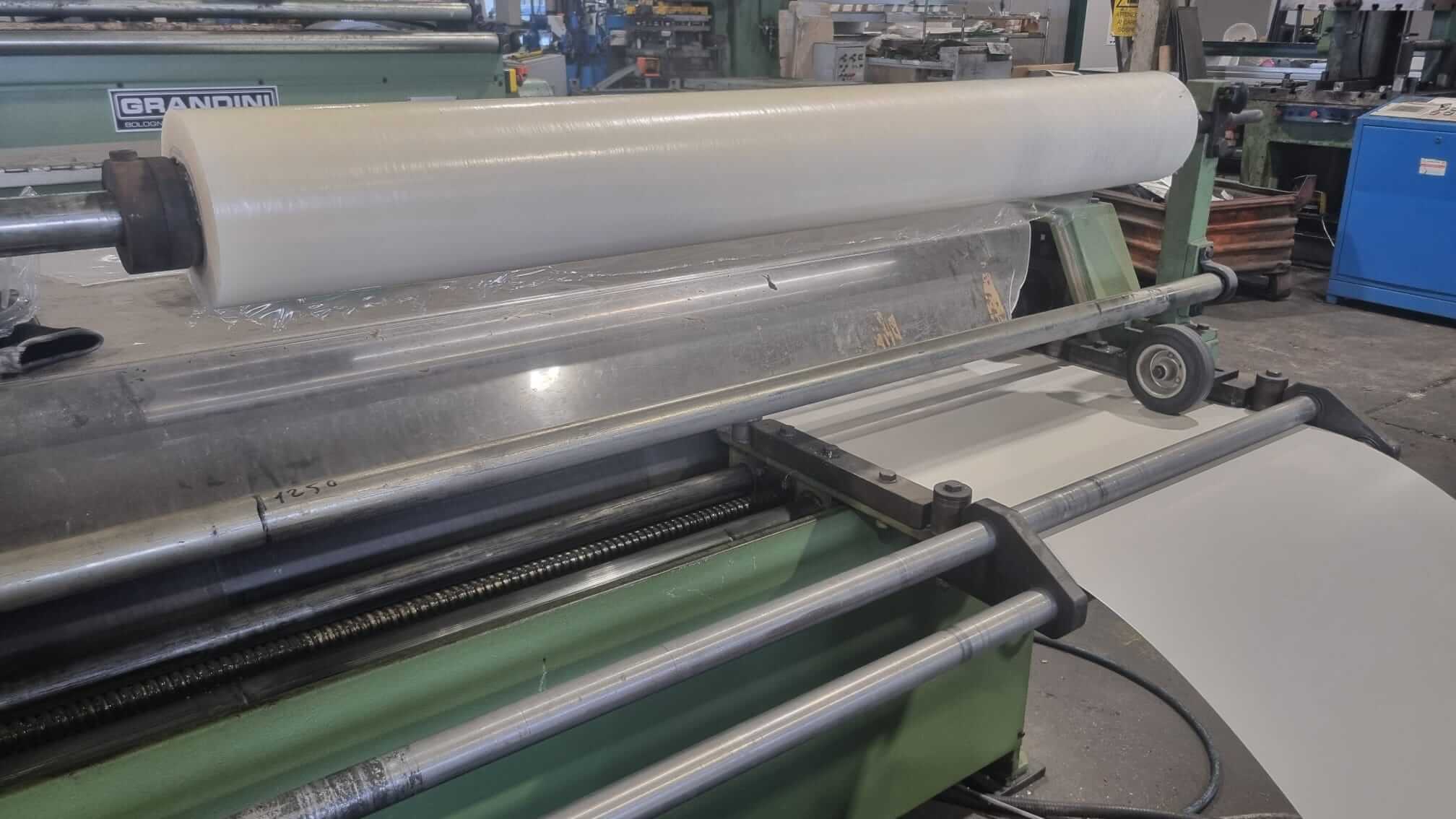

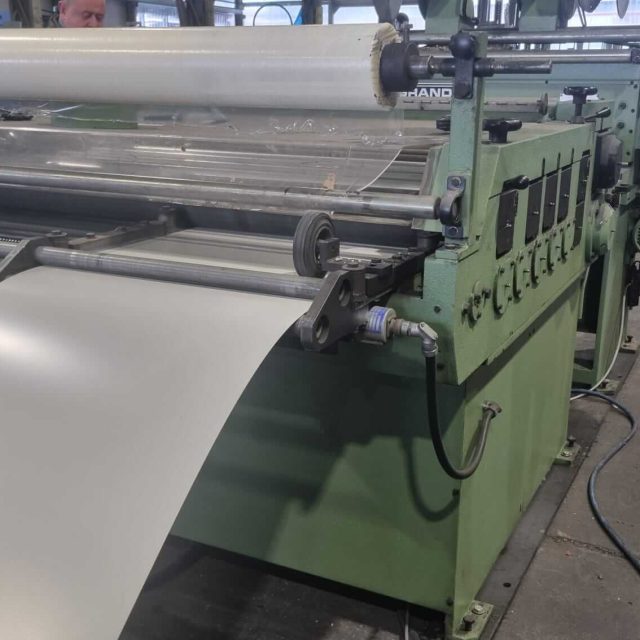

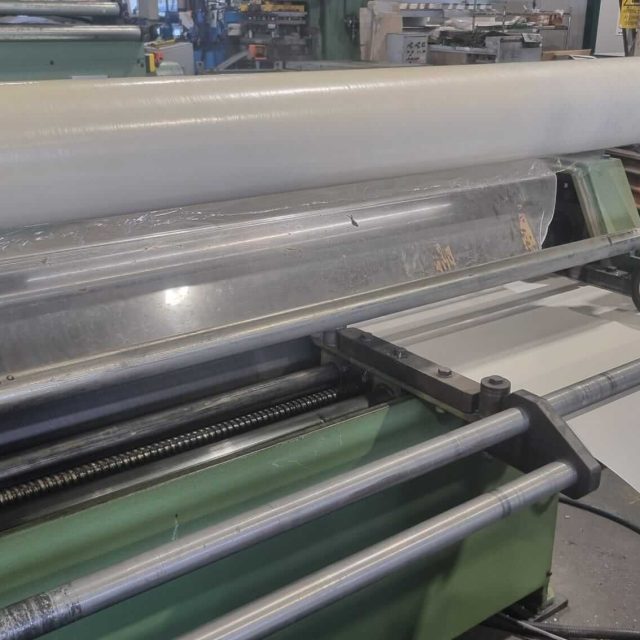

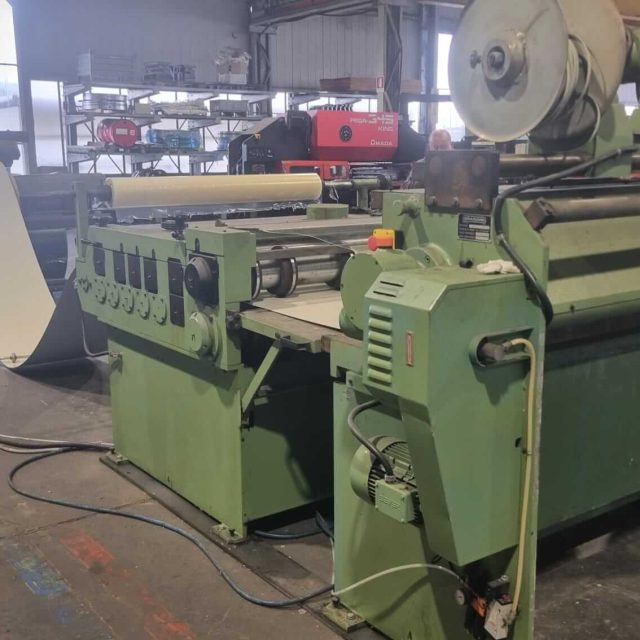

• Impianto applicazione pellicola

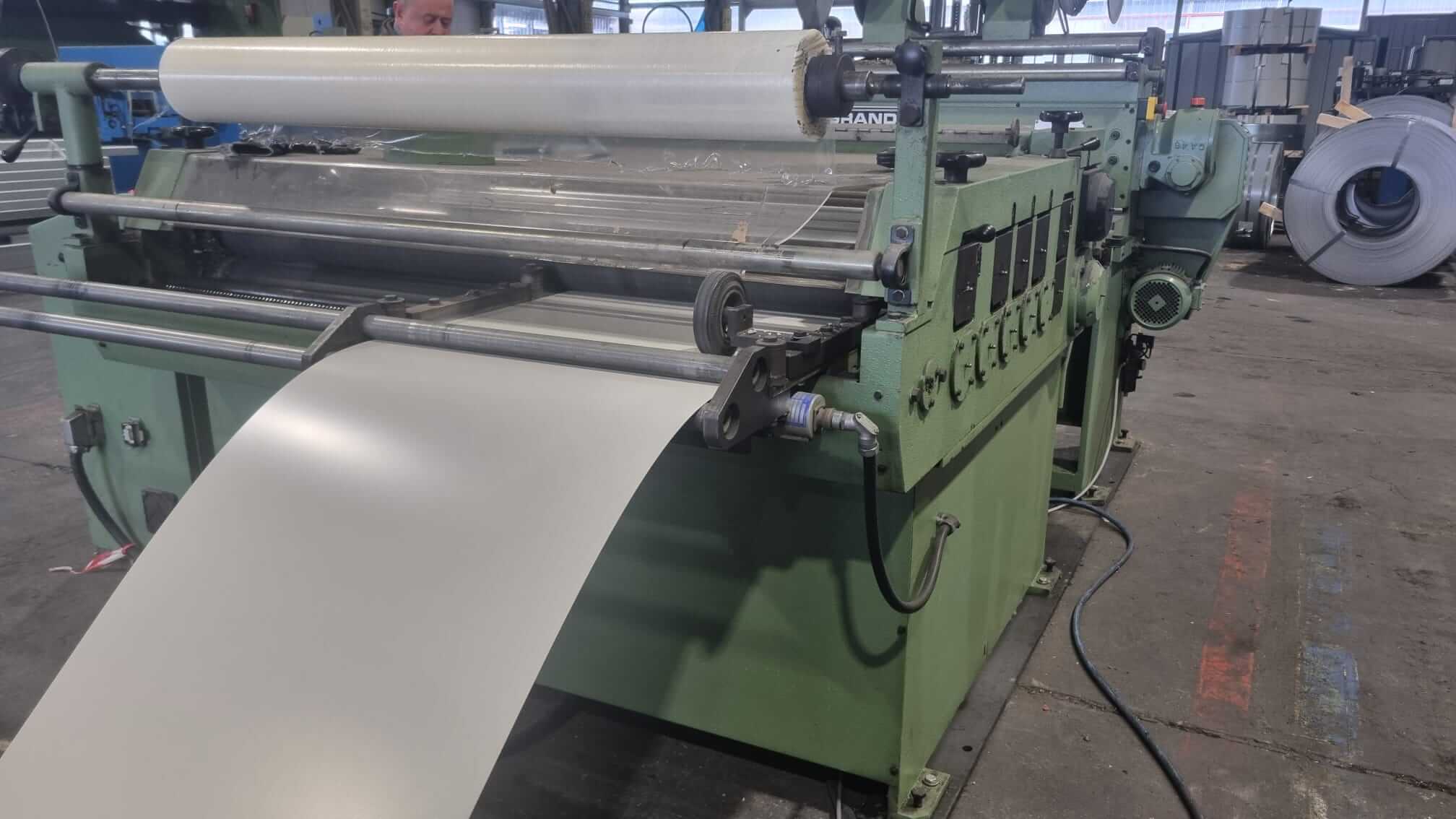

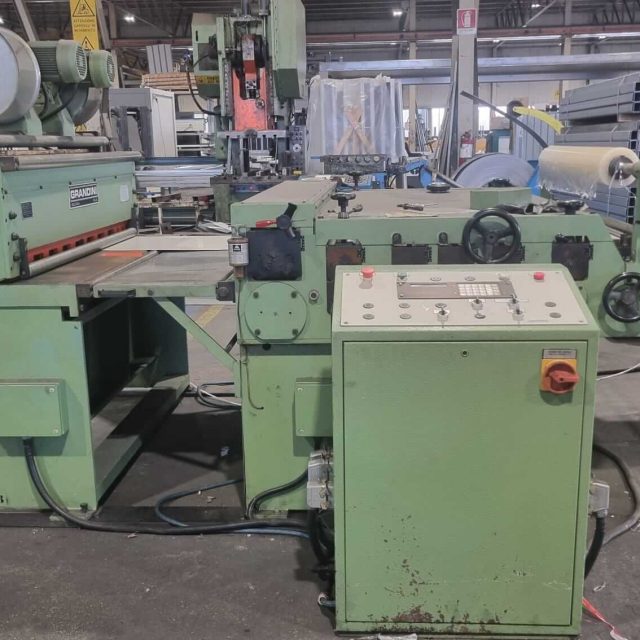

LINEA DI TAGLIO

Caratteristiche tecniche:

• Alimentazione: 380 V – 50 Hz
• Tensione ausiliaria: 110 V
• Potenza installata: 20,8 kW
• Pressione pneumatica: 6 Bar
• Pressione idraulica: 60 Bar (max 120 Bar)
• Portata pompa idraulica: 16 l/min
• Velocità di lavoro: 20 m/min

Capacità di lavorazione:

• Spessore max acciaio (R=42 kg/mm²): 2 mm
• Numero tagli longitudinali: fino a 9
• Larghezza utile: 1500 mm

Configurazione:

• Altezza di lavoro: 900 mm
• Filo fisso: destra

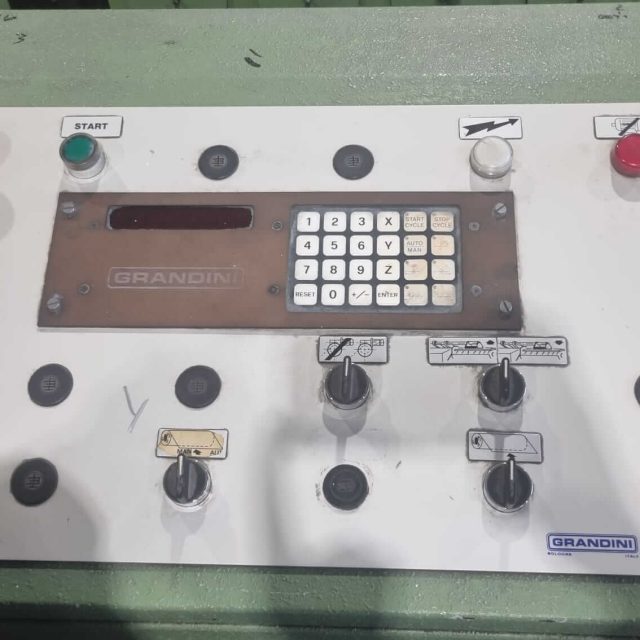

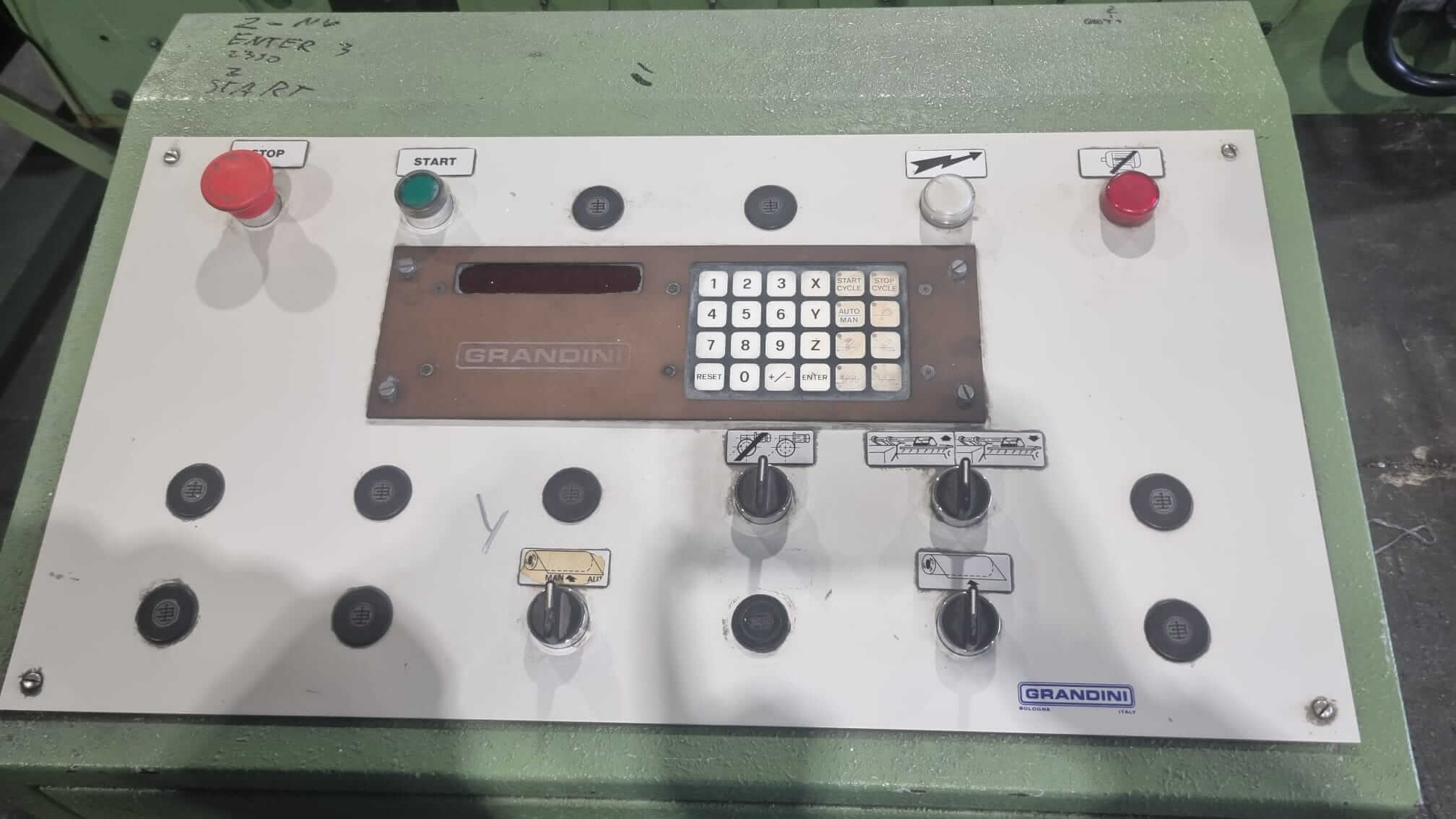

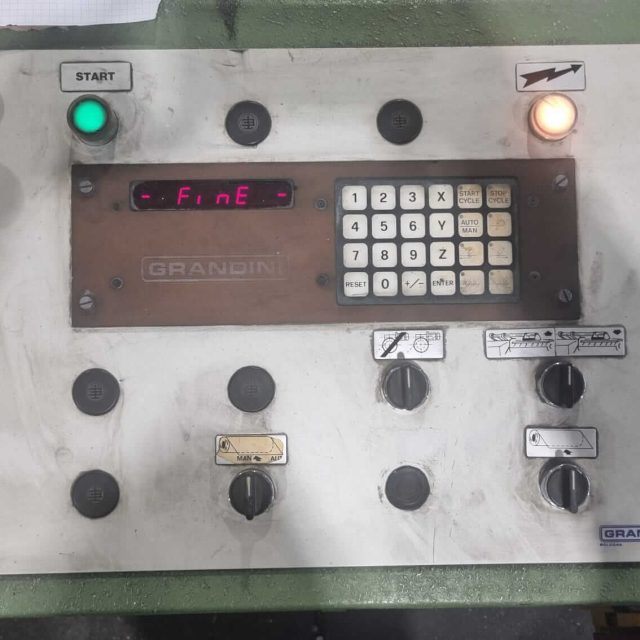

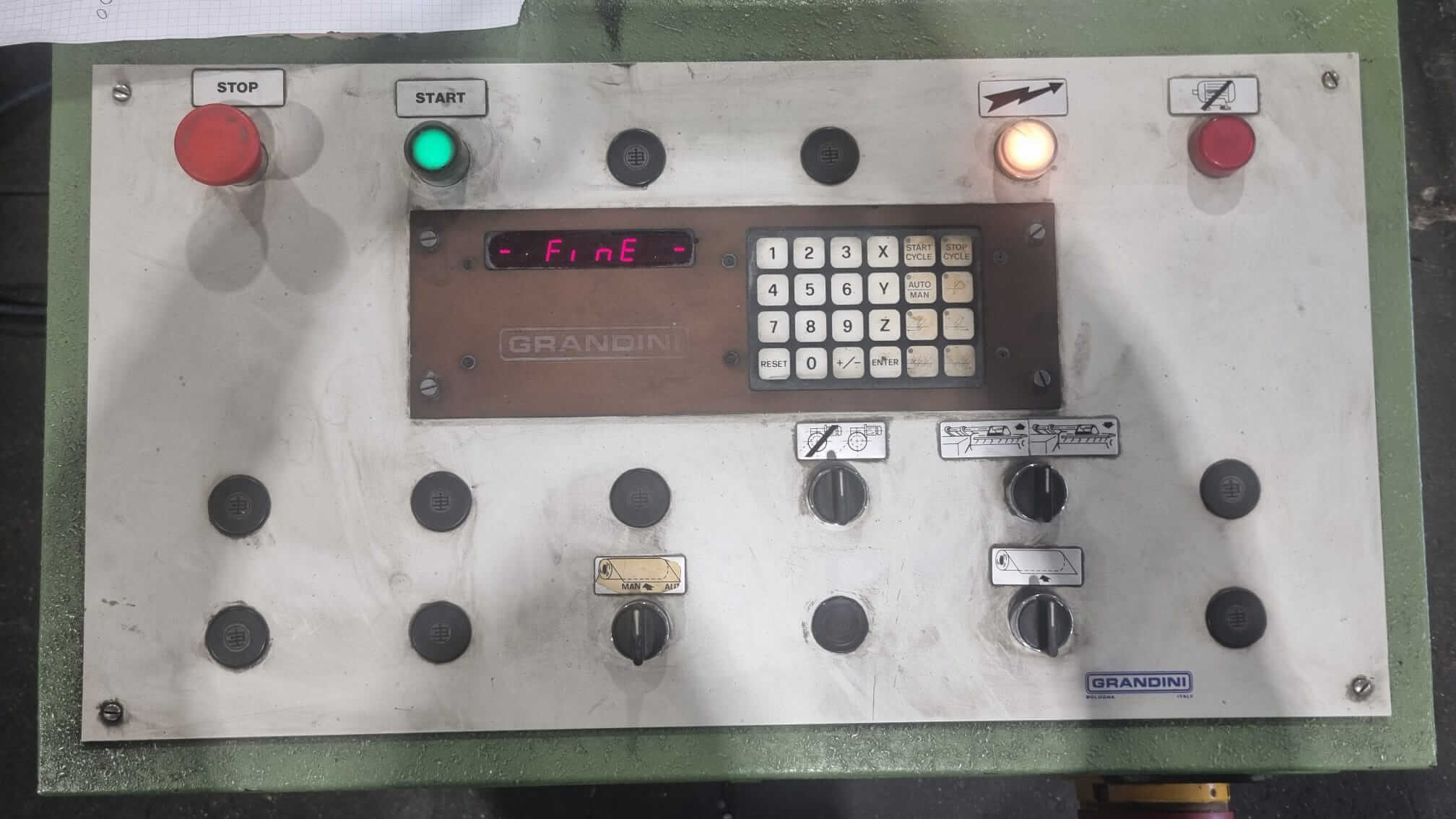

• Comandi: sinistra

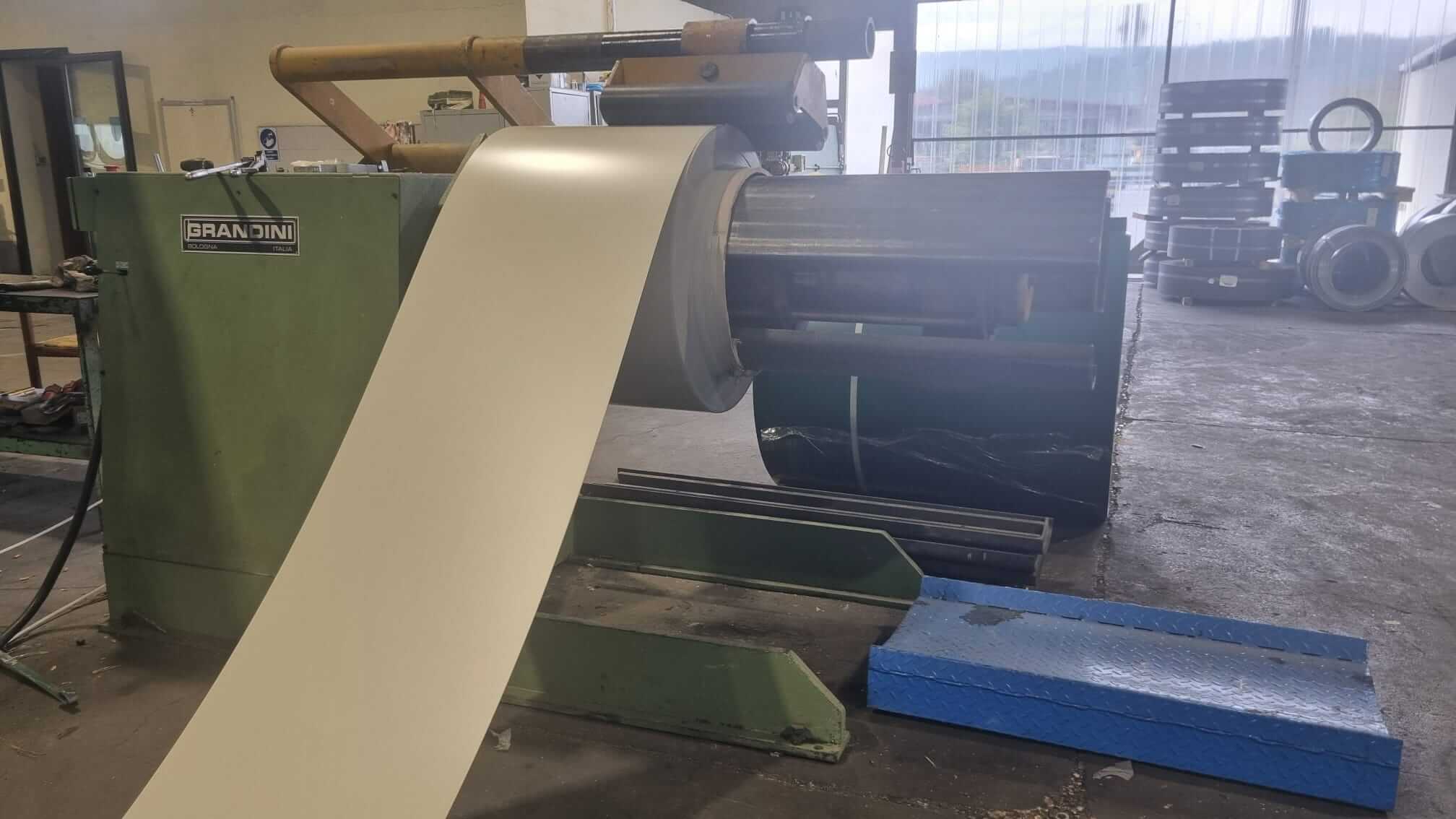

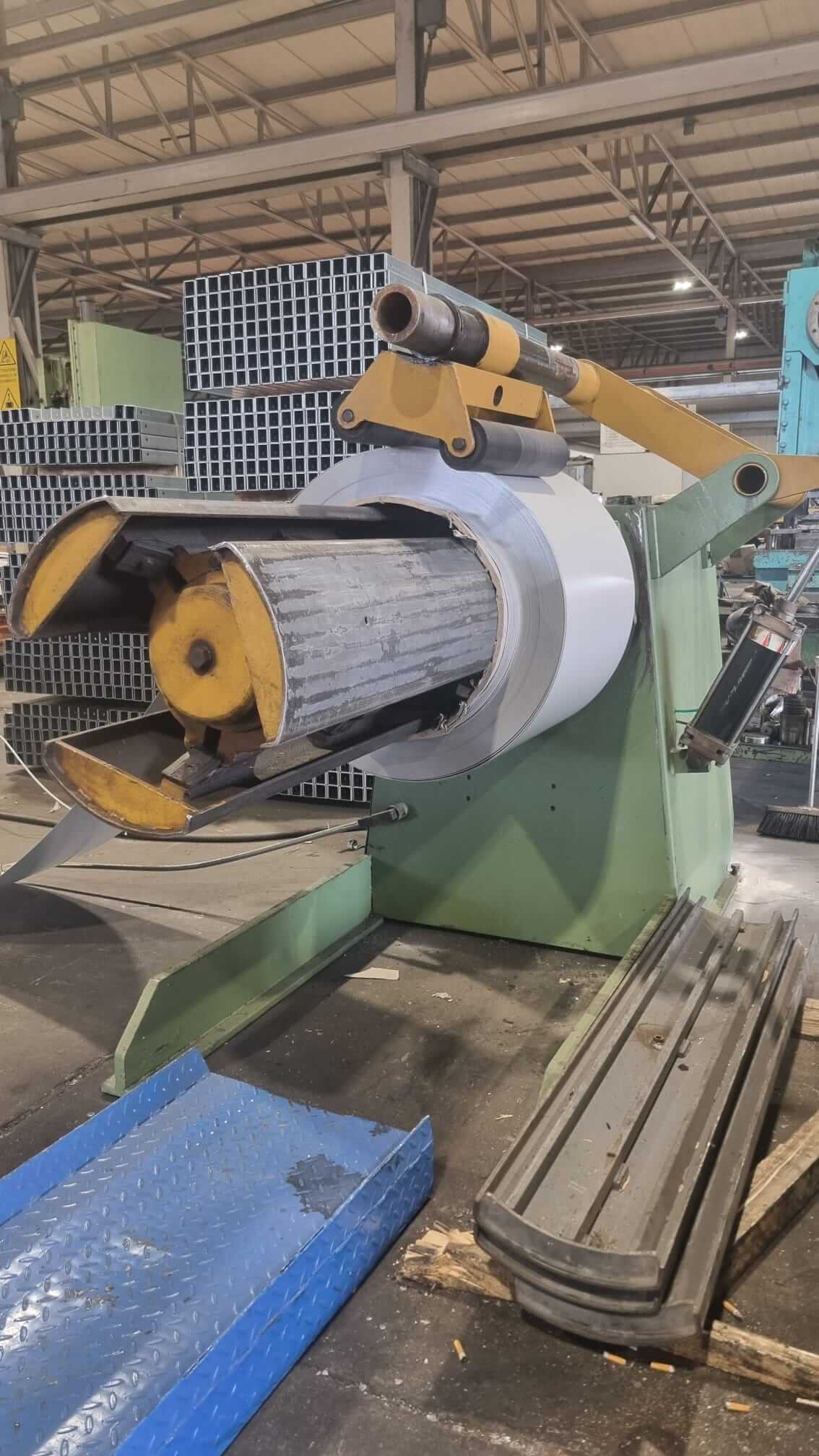

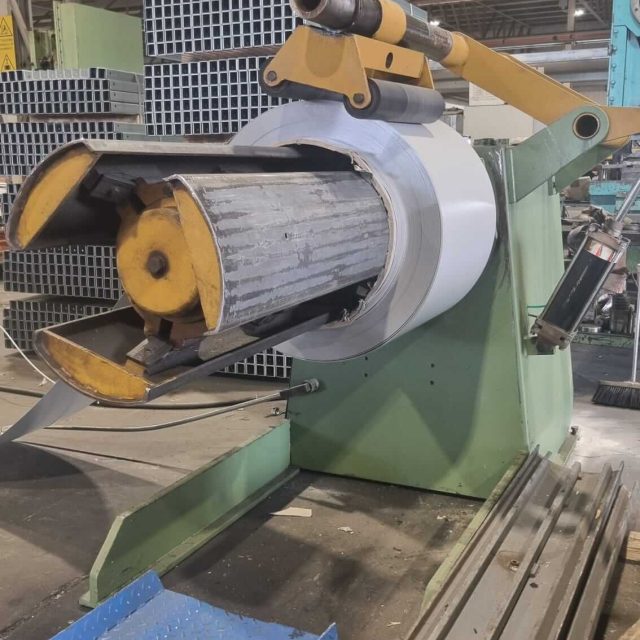

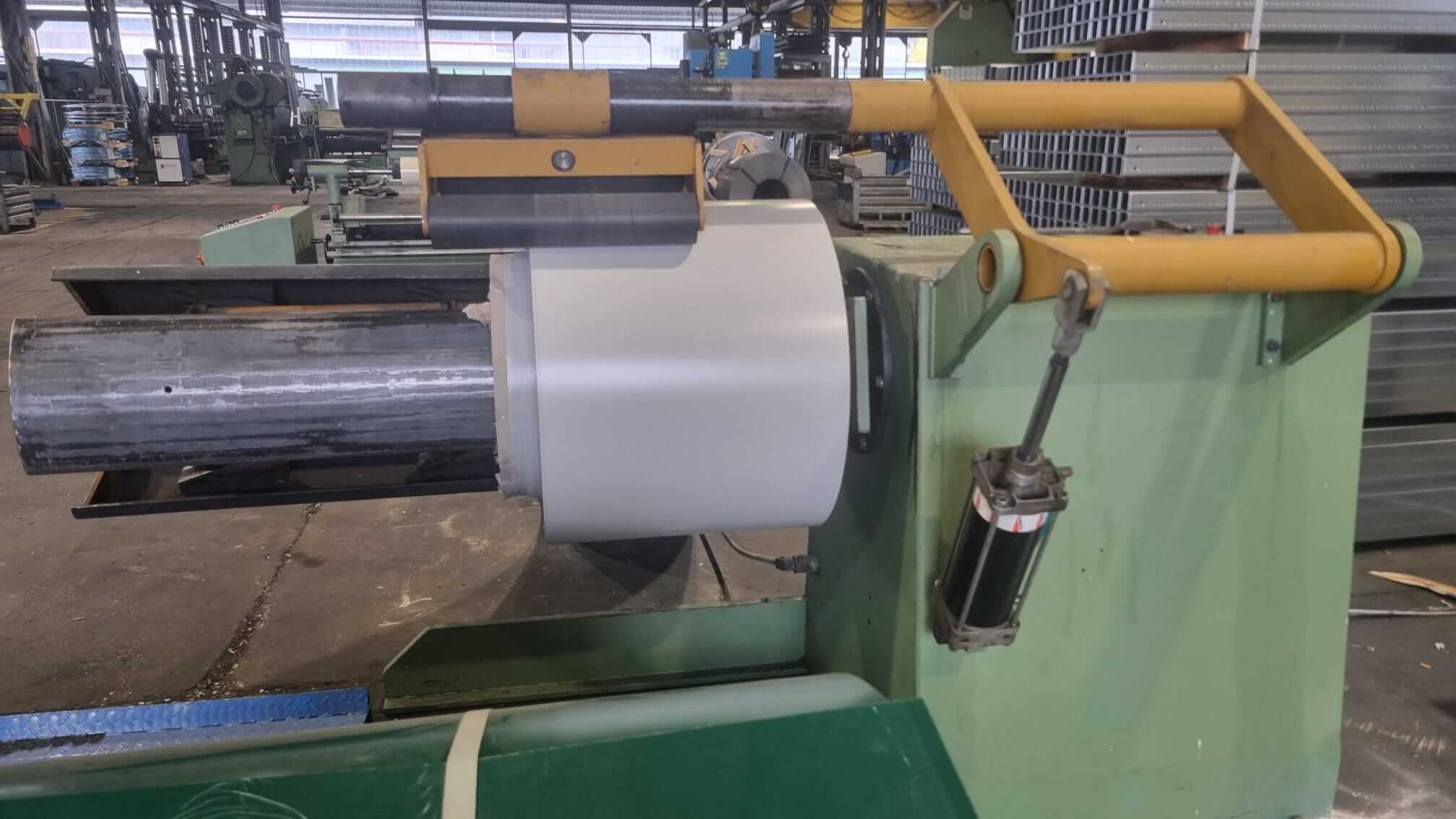

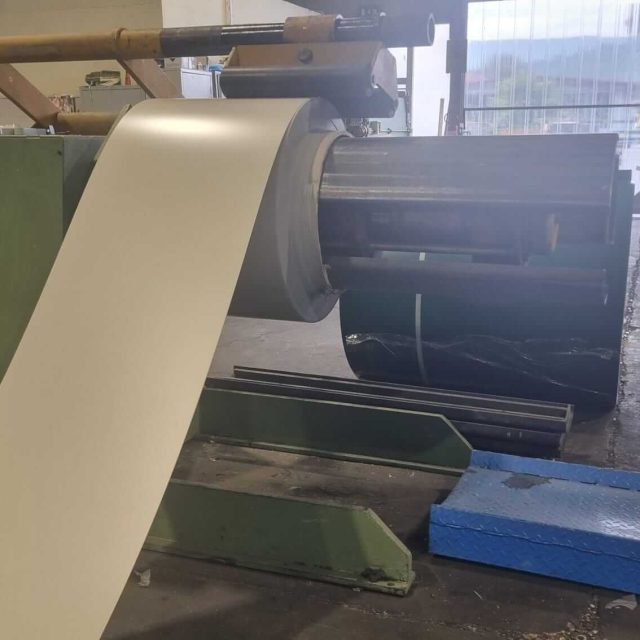

ASPO SVOLGITORE

Caratteristiche tecniche:

• Alimentazione: 380 V – 50 Hz
• Tensione ausiliaria: 110 V
• Assorbimento max: 29 kW
• Pressione pneumatica: 6 Bar
• Pressione idraulica: 60 Bar (max 120 Bar)
• Portata pompa: 16 l/min
• Velocità alimentazione: 20 m/min

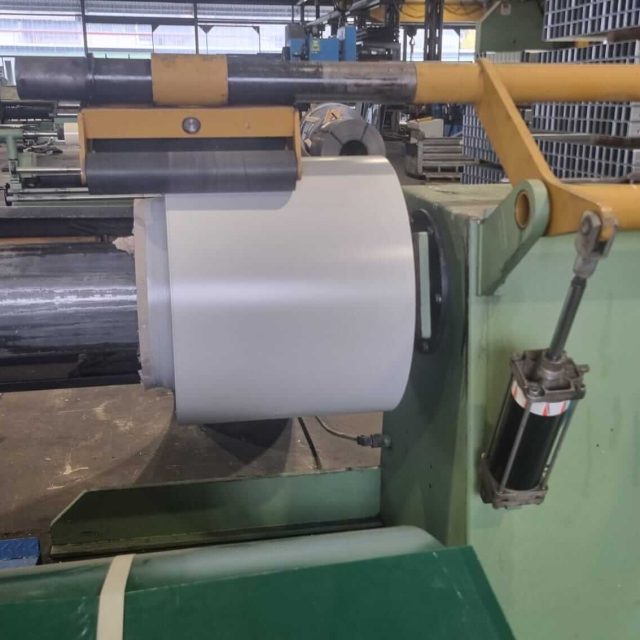

Dati coil:

• Portata: fino a 8.000 kg
• Diametro esterno coil: fino a 1500 mm
• Diametro interno coil: 500 mm
• Espansione mandrino: 470 – 540 mm
• Larghezza coil: 1500 mm
• Altezza asse mandrino: 1050 mm
