Troncatrice doppia testa automatica - Pertici 500 TS

Troncatrice doppiatesta automatica – Pertici 500 TS, anno 2022

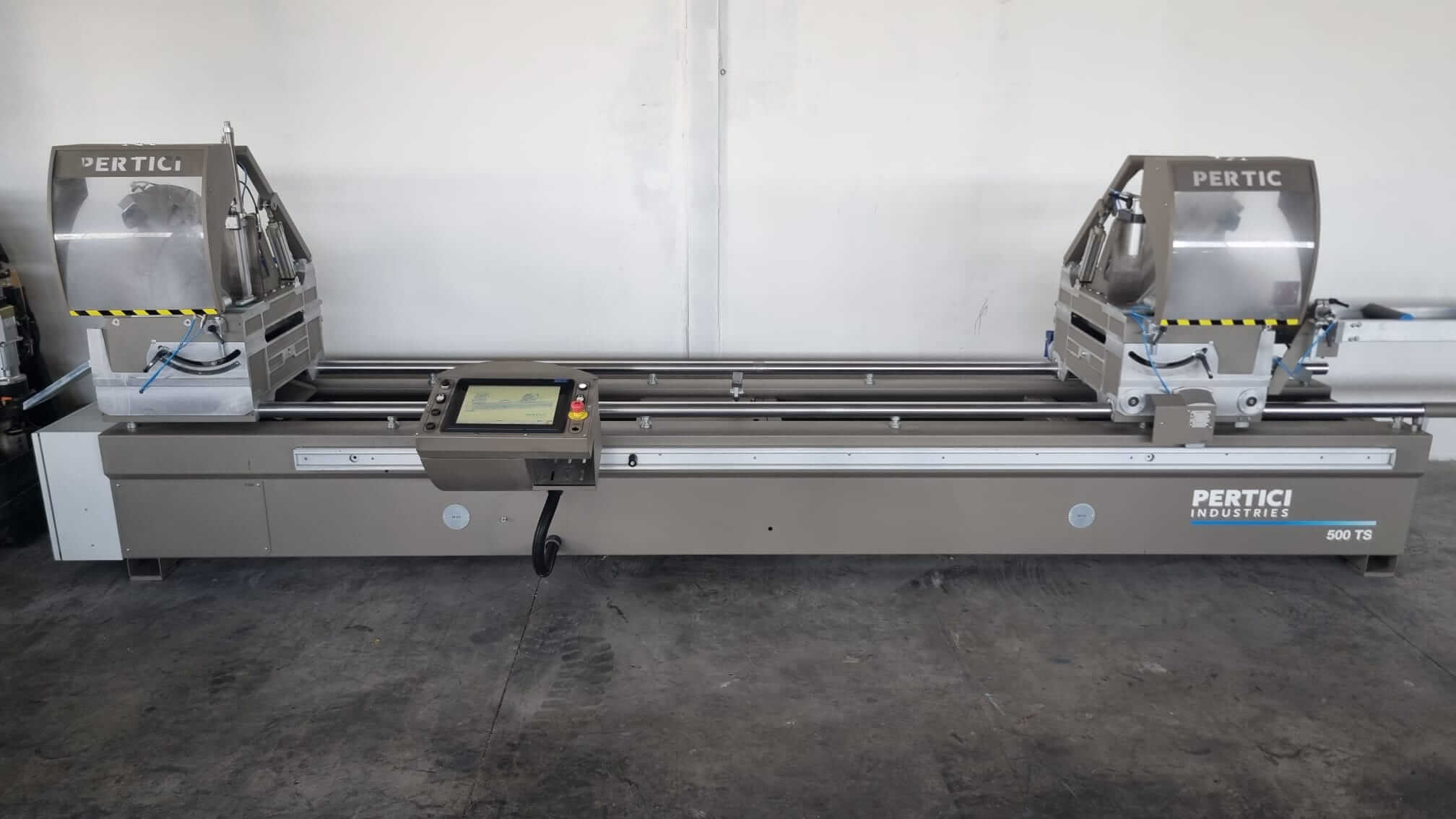

Troncatrice doppia automatica a due teste PERTICI INDUSTRIES, progettata per il taglio ad alta precisione di profili in PVC e leghe leggere.

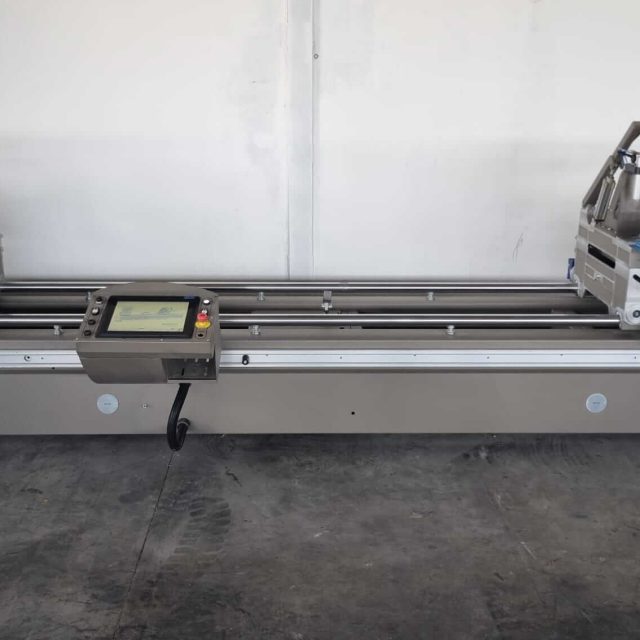

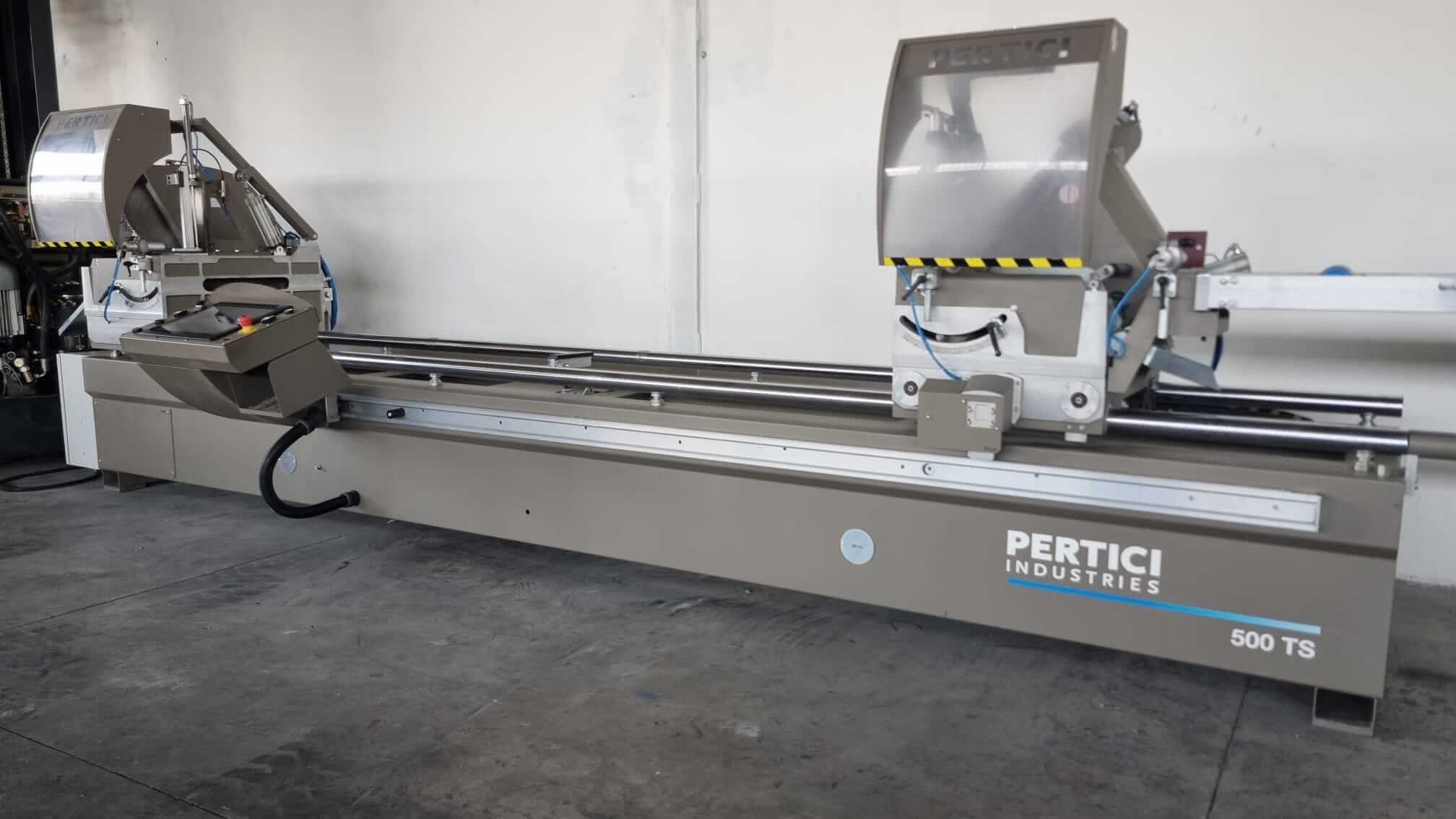

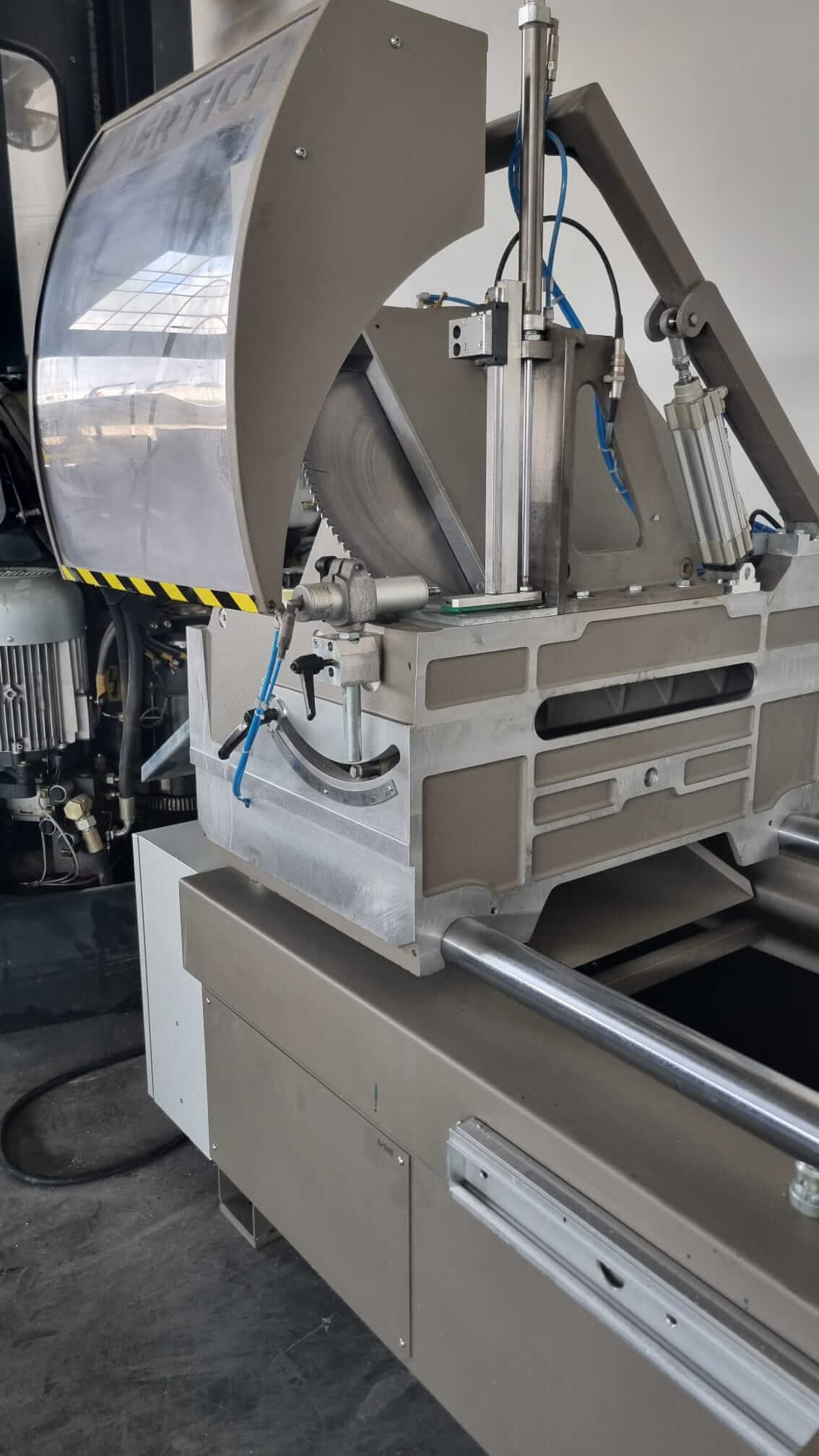

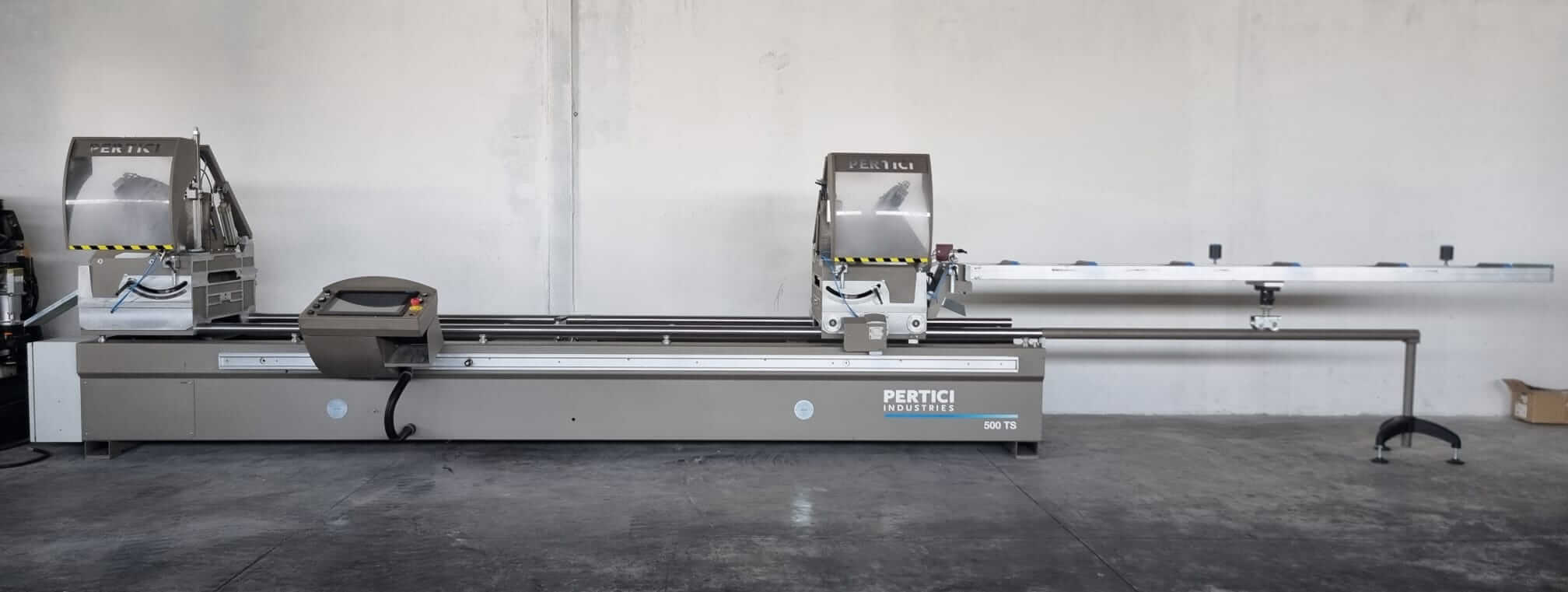

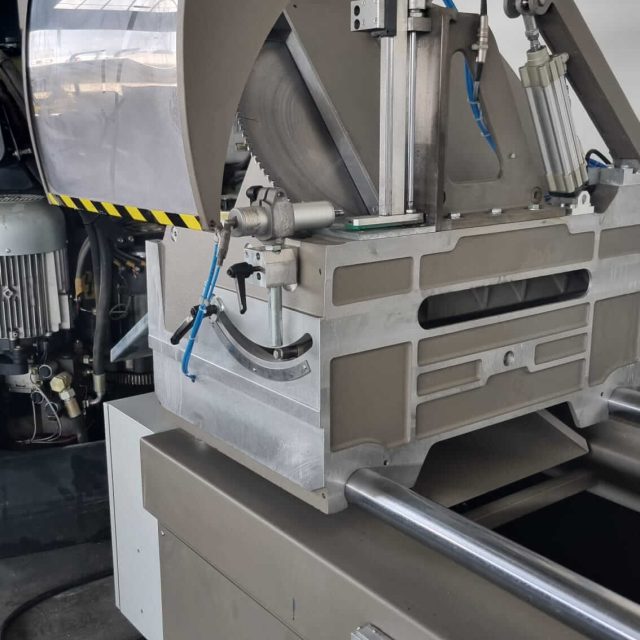

La macchina è costituita da tre strutture principali: una robusta base in acciaio elettrosaldato, una testa di taglio fissa (sinistra) e una testa mobile che scorre lungo la base mediante posizionamento elettronico lineare e angolare (asse X).
Le teste ruotano attorno all’asse orizzontale tramite cilindri pneumatici.

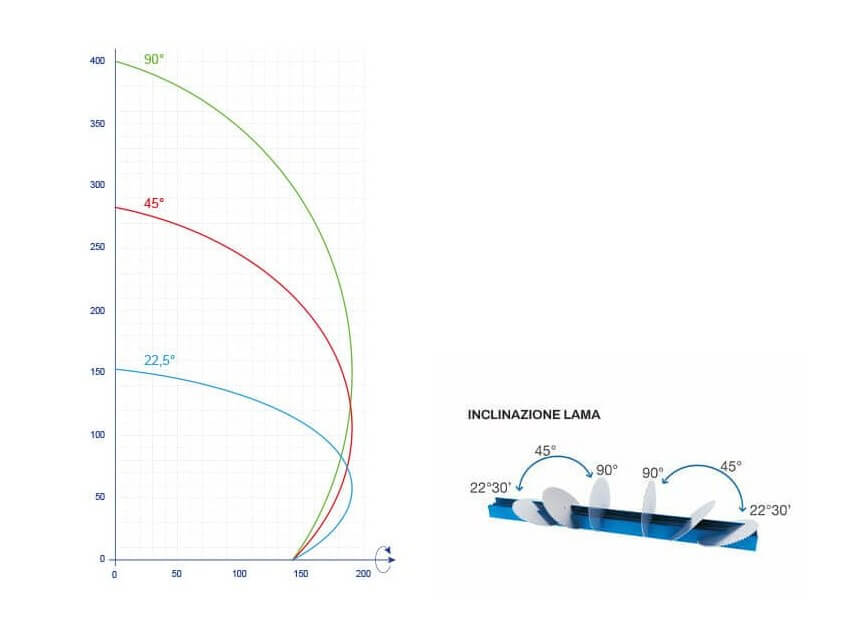

E’ possibile ottenere angoli di taglio da 90° a 45° esterni. Gli angoli intermedi vengono impostati mediante un fermo regolabile manualmente.

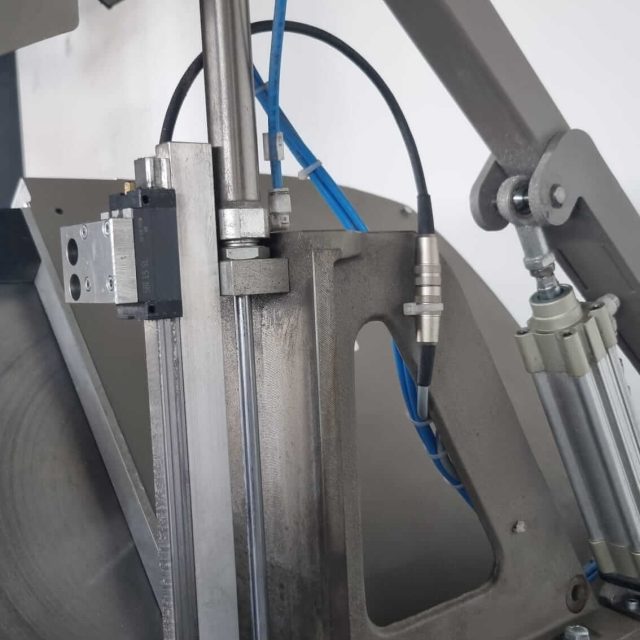

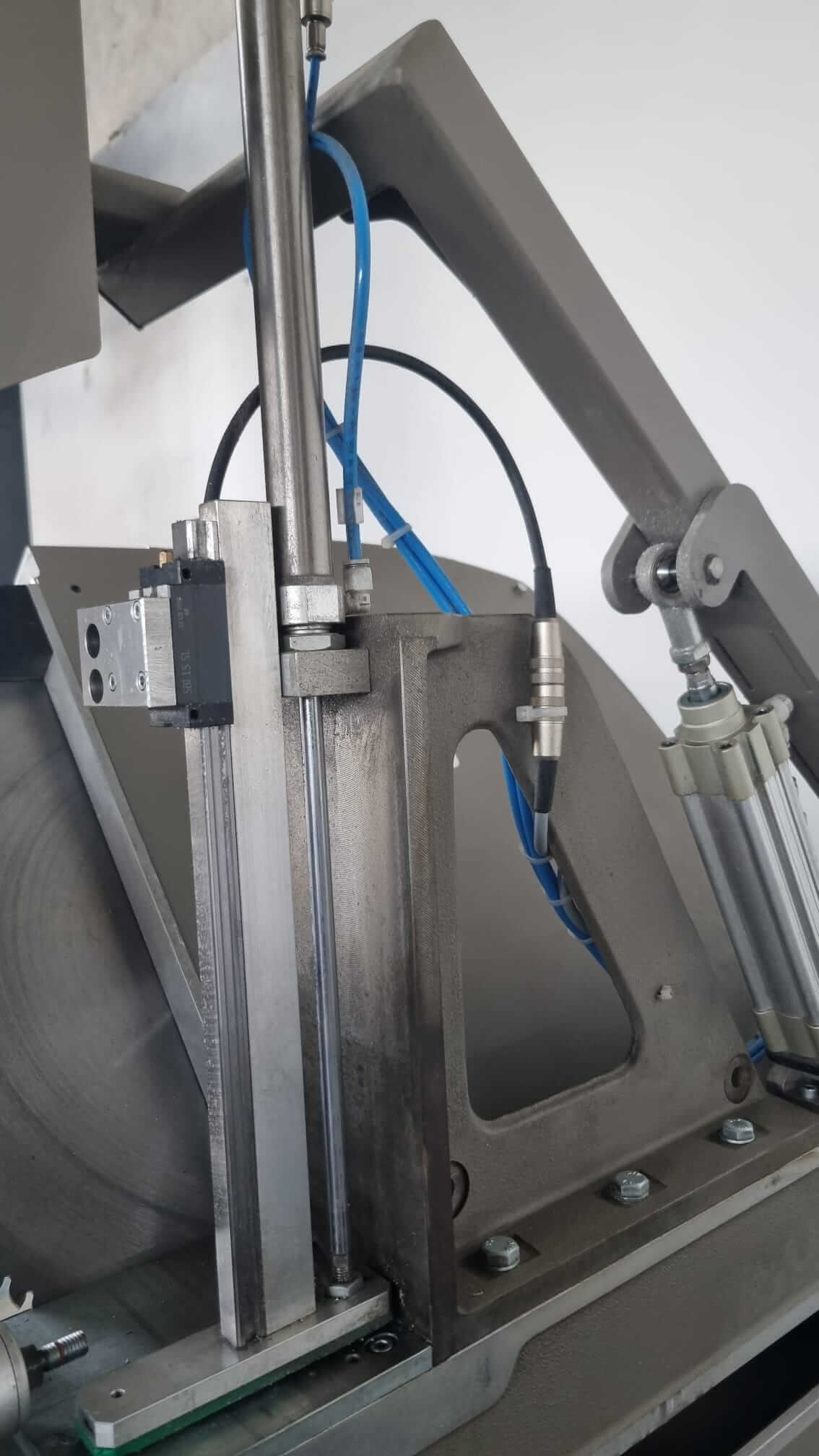

L’avanzamento della lama è affidato a un cilindro oleopneumatico con regolazione della velocità di avanzamento e ritorno rapido.

Il sistema di serraggio, composto da morsetti orizzontali a doppio cilindro e morsetti verticali, garantisce il perfetto bloccaggio di qualsiasi tipo di profilo.

Le protezioni pneumatiche isolano le unità di taglio durante la lavorazione, assicurando la massima sicurezza e una grande facilità di utilizzo.

La 500 TS, appartiene alla più recente generazione di troncatrici automatiche e si integra facilmente nei processi produttivi. Grazie alle diverse interfacce uomo-macchina, disponibili sia con Touch Screen sia con tastiera alfanumerica, consentono una programmazione semplice e intuitiva di tutte le operazioni di taglio.

Ideale per la produzione professionale di serramenti e infissi.

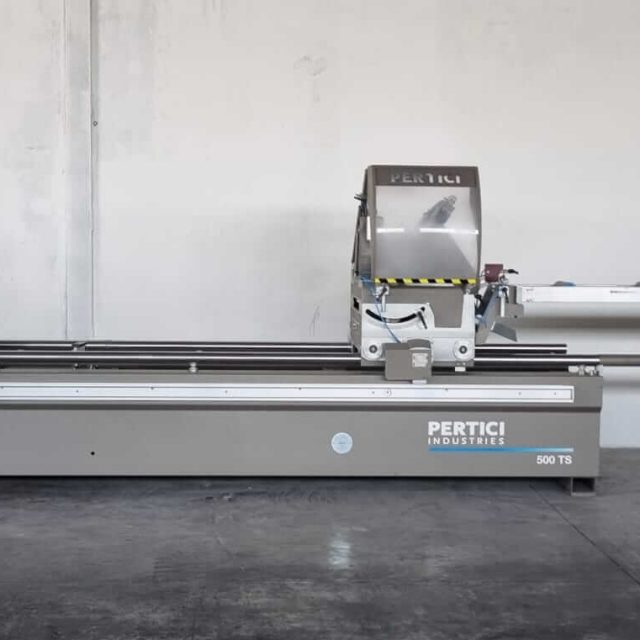

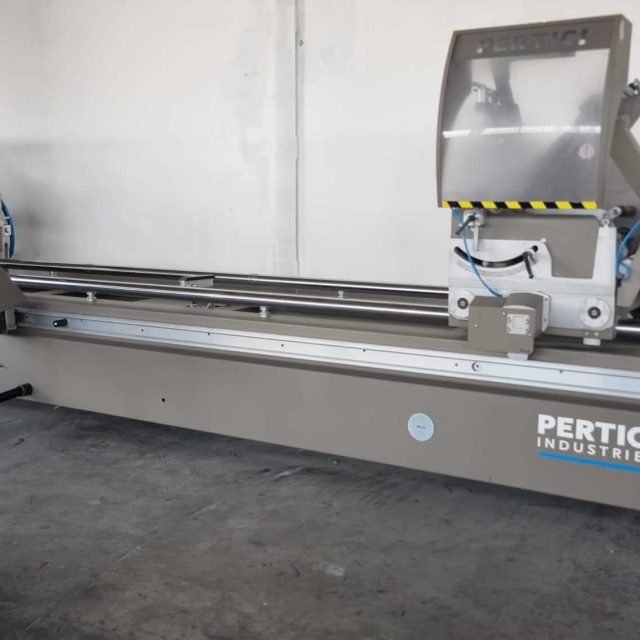

– Testa destra mobile con posizionamento automatico
– Rotazione automatica teste:
– 90° / 45° (500TS)
– Controllo elettronico programmabile

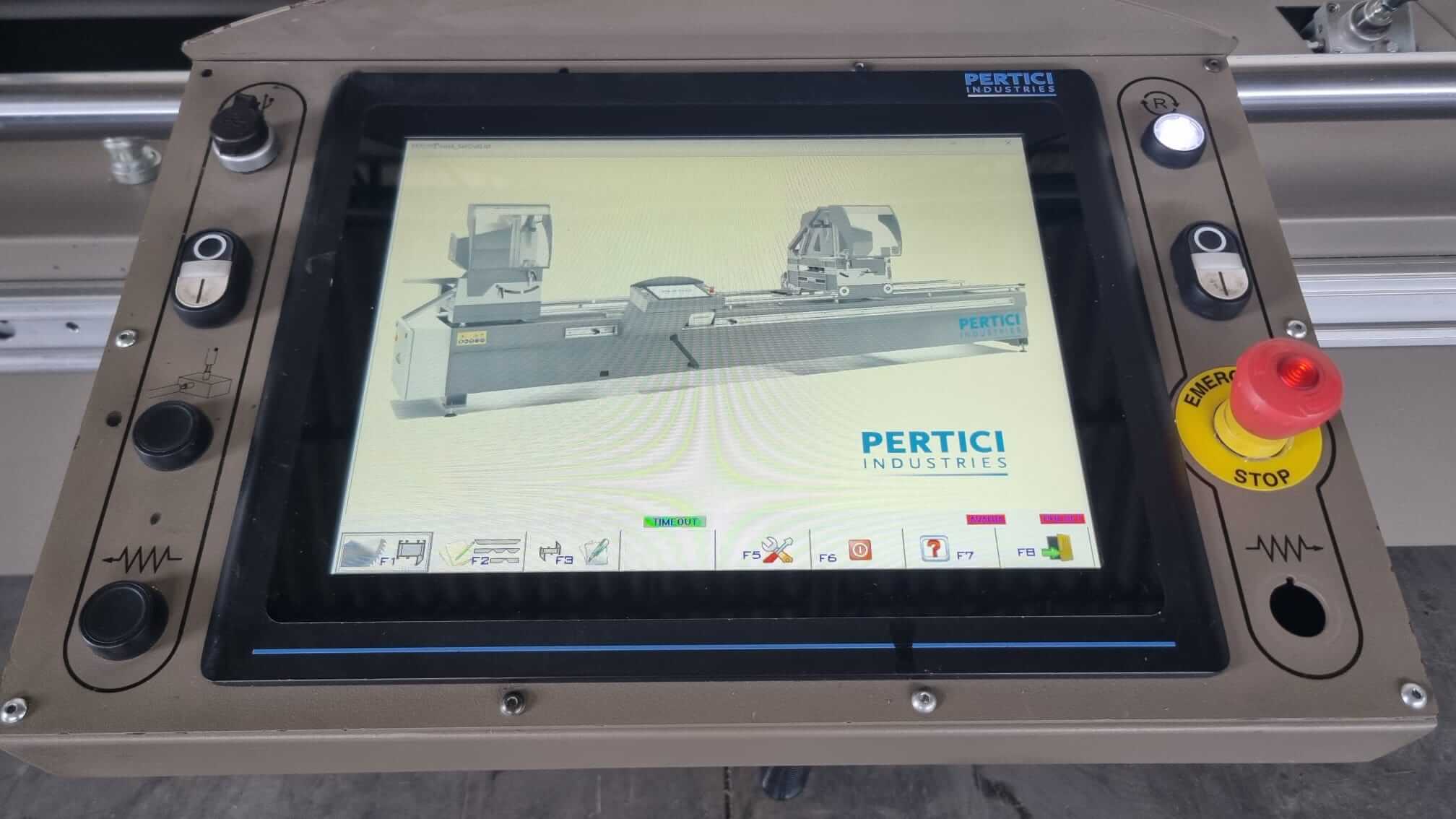

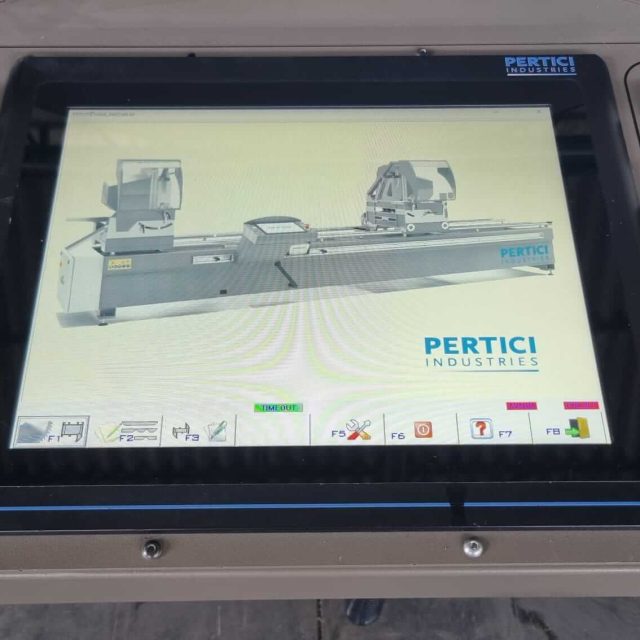

– Monitor Touch Screen TFT 15”
– Porta USB ed Ethernet
– Sistema operativo Windows CE / Windows Embedded
– Ottimizzazione liste di taglio
– Correzione automatica altezza profilo
– Possibilità di lavoro con una sola testa
– Protezioni pneumatiche integrali di sicurezza
– Dispositivo bimanuale di comando taglio

Materiali lavorabili

– PVC
– Materie plastiche
– Leghe leggere / alluminio

Capacità di taglio: 4.000 mm
Lama Ø 500 mm

Angoli di taglio automatici:
90°
45°

Dati tecnici

– Nr. lame: 2
– Potenza motori: 4,4 kW cad.
– Velocità lame: 2800 rpm
– Alimentazione: 400 V trifase
– Pressione aria: 6,5 – 8 bar

Velocità periferica lama: fino a 76,2 m/s

Dotazioni
– Morse pneumatiche orizzontali e verticali

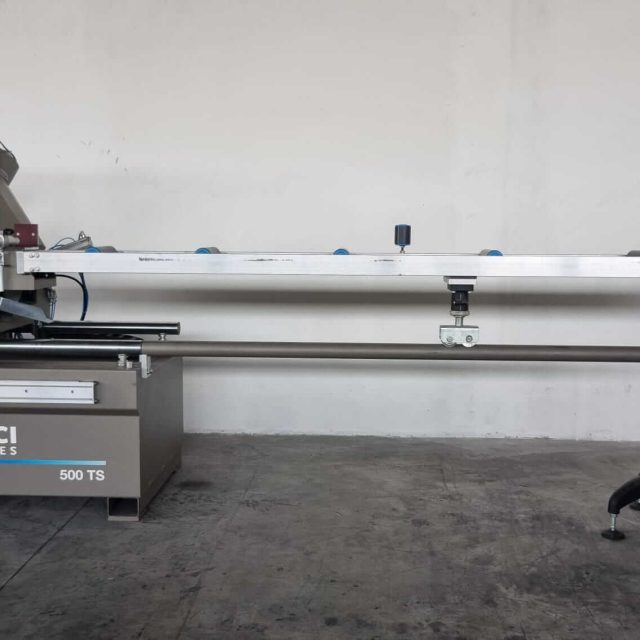

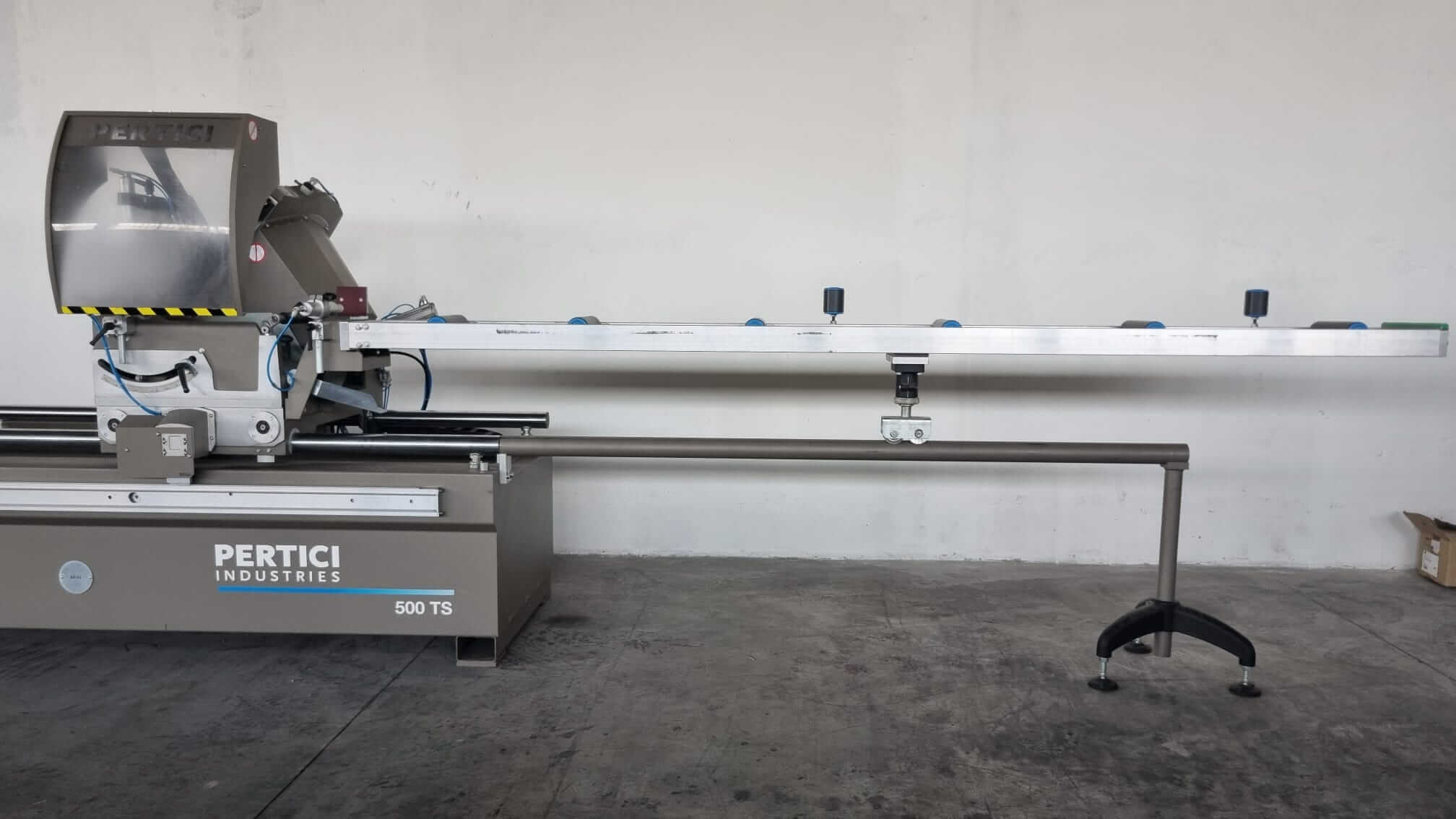

– Supporti laterali a rulli
– Protezioni integrali area di taglio
– Predisposizione stampante etichette industriale
– Touch screen da 15” su piattaforma Windows
– Tastatore spessore profilo (dispositivo elettronico di rilevamento spessore profilo)
– Supporto centrale anti-flessione profilo
