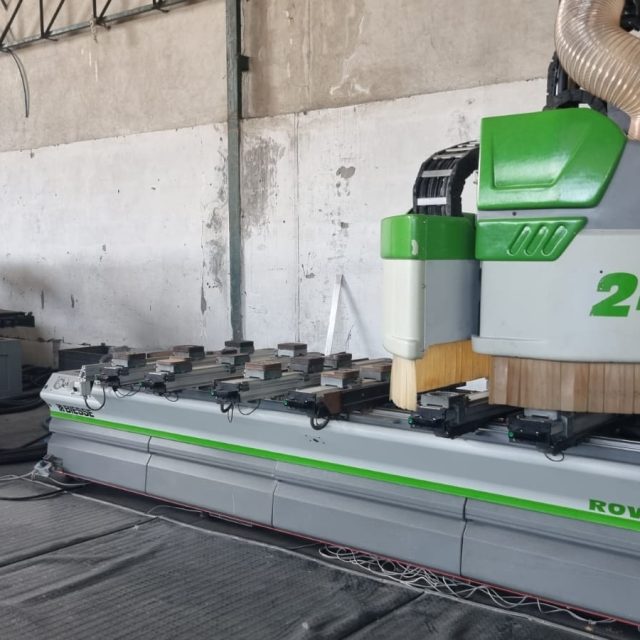

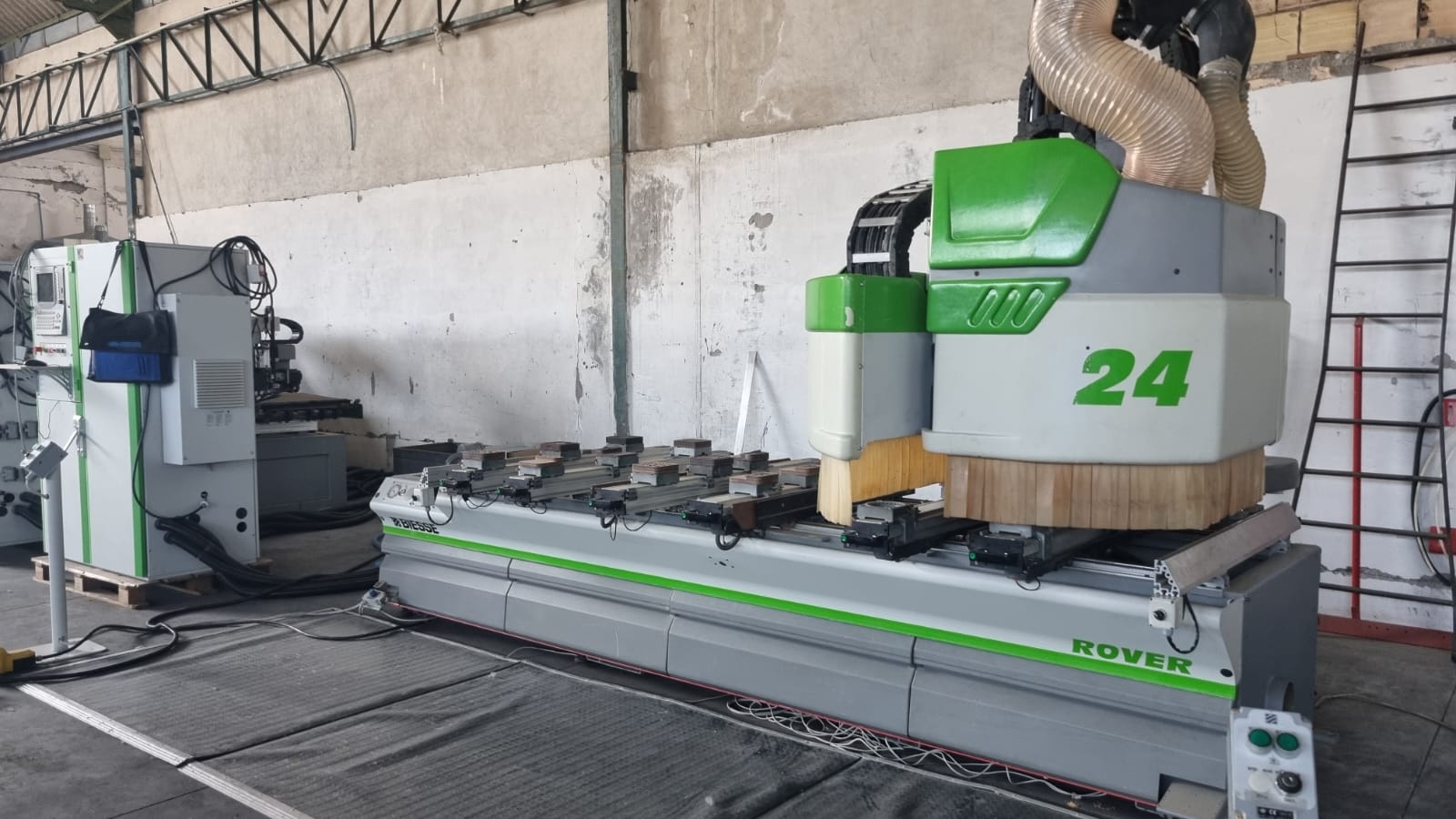

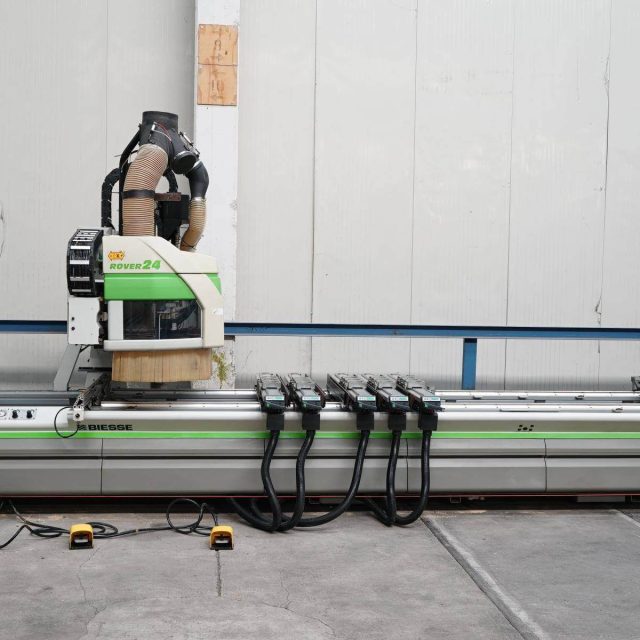

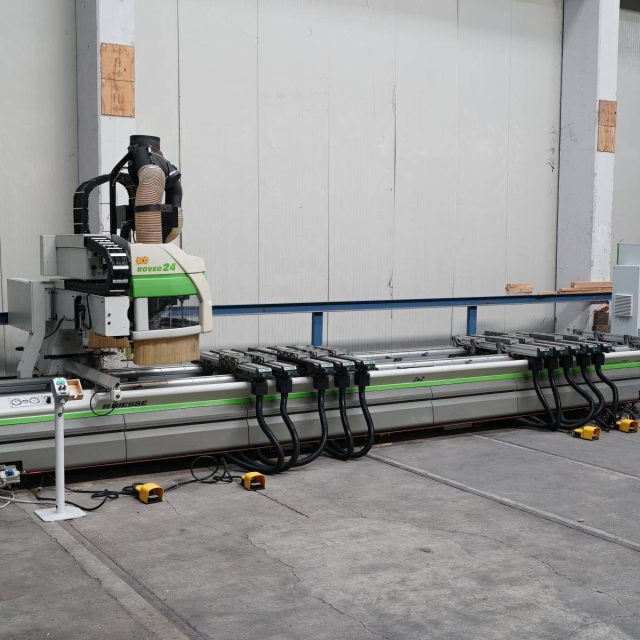

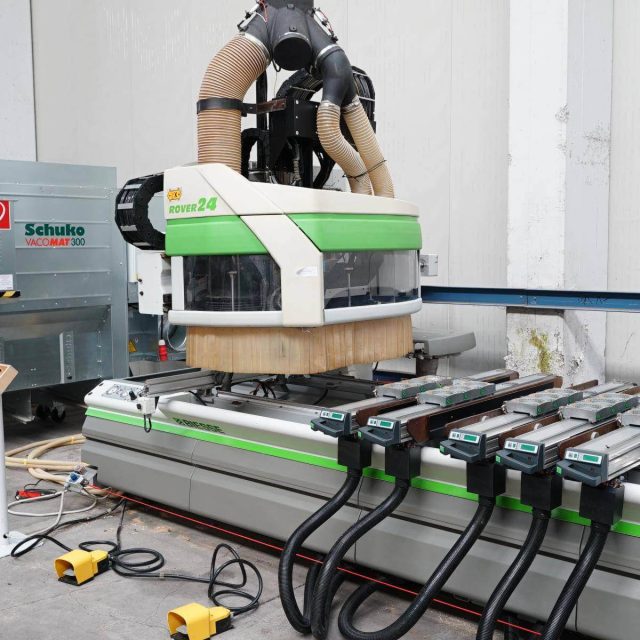

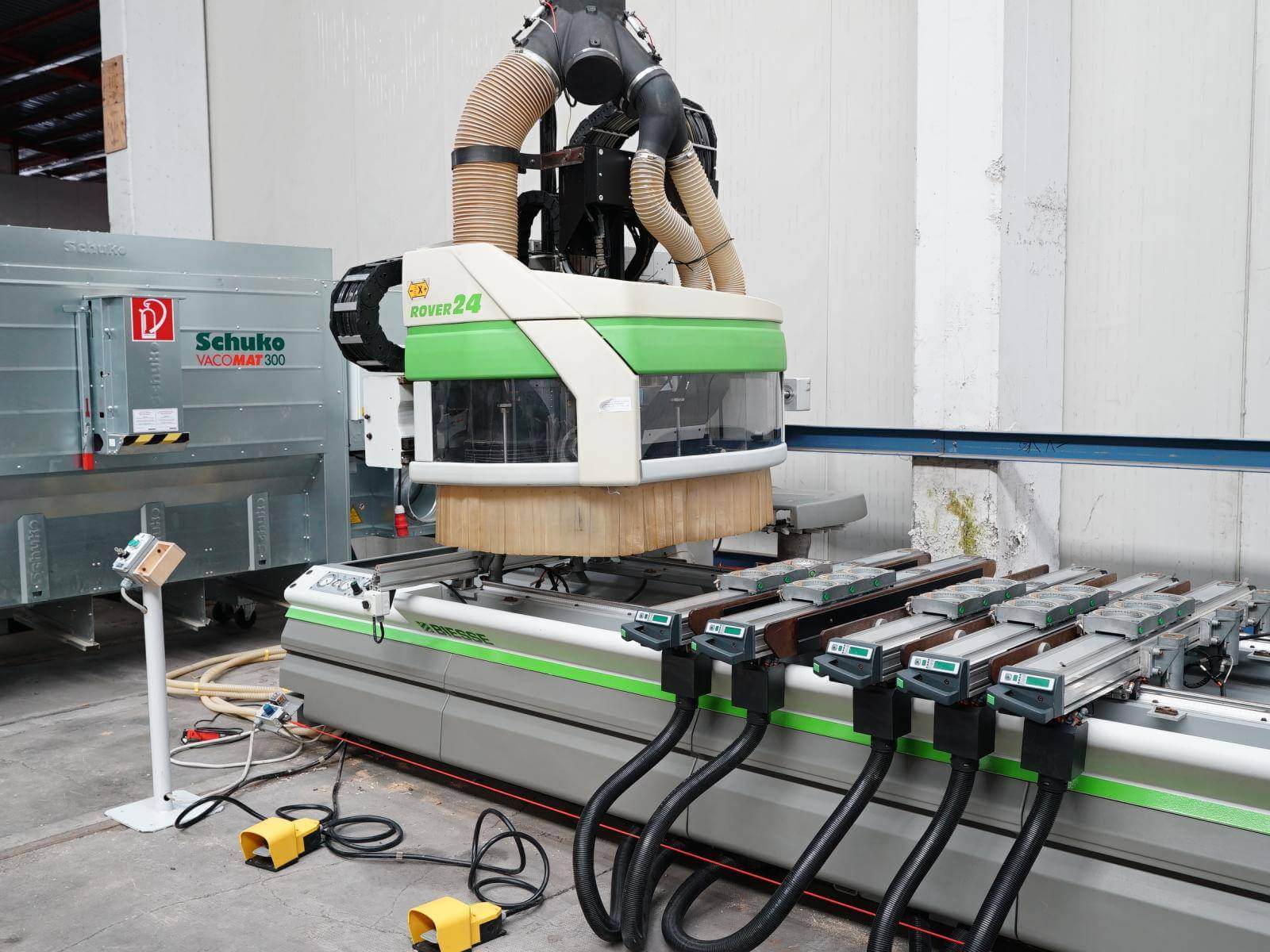

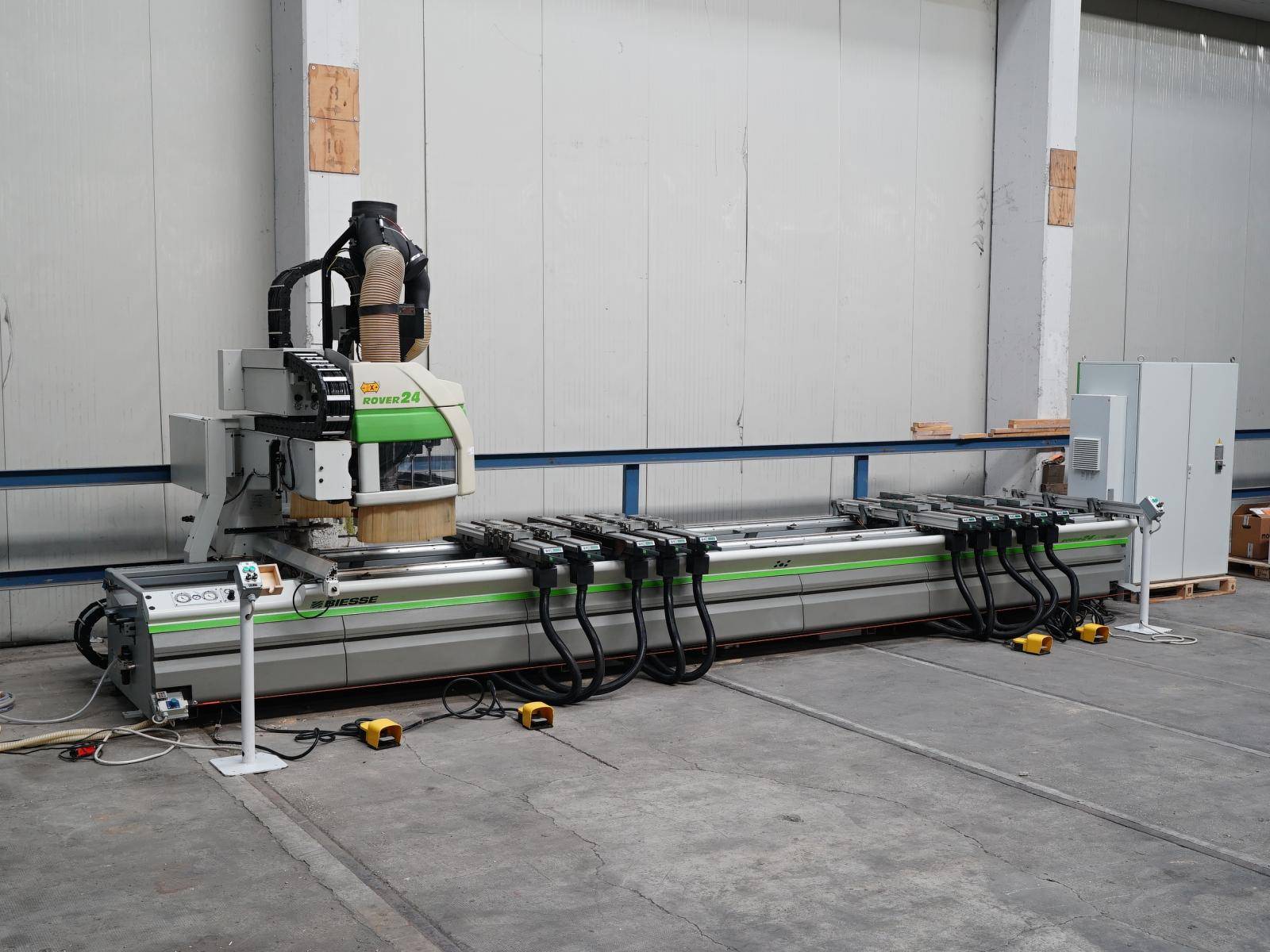

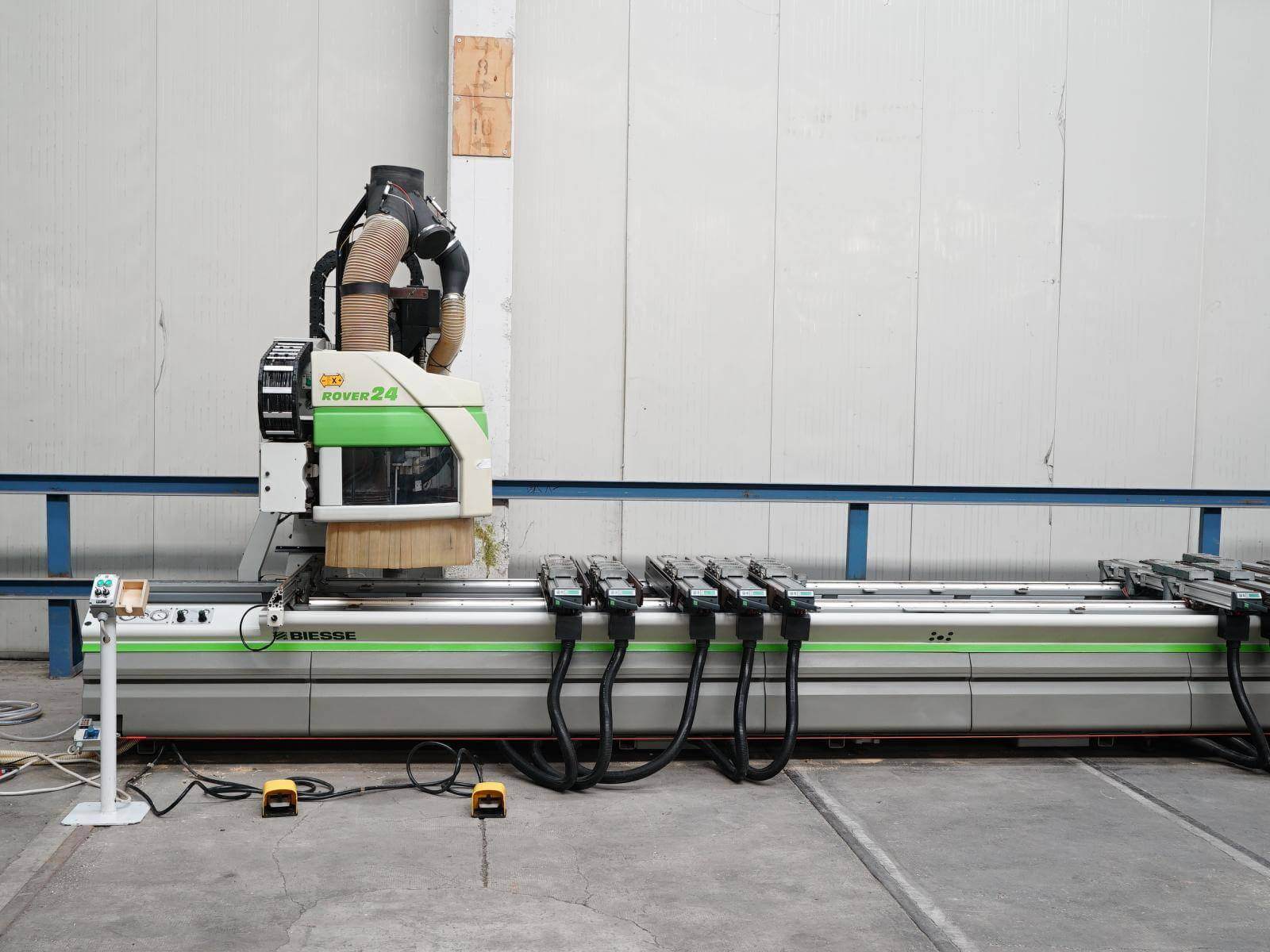

Centro di Lavoro da 6 mt – BIESSE Rover 24 XL

Centro di lavoro CNC per foratura e fresatura pannelli

Centro di lavoro a controllo numerico progettato per operazioni di foratura e fresatura su pannelli in legno, materiali derivati, materie plastiche e leghe non ferrose.
Macchina precisa, robusta e altamente affidabile, realizzata con componentistica di qualità, ideale sia per artigiani che per realtà industriali che desiderano aumentare flessibilità produttiva e qualità di lavorazione.

La struttura portante è costituita da un unico basamento in carpenteria elettrosaldata, realizzato con lamiere d’acciaio ad alto spessore, per garantire stabilità e rigidità anche nelle lavorazioni più impegnative.

– Area di lavoro e prestazioni
• Campo di lavoro X – Y – Z: 6.170 x 1.380 x 180h mm
• Corsa assi X – Y – Z: 6.635 – 1.780 – 250 mm
• Velocità assi X – Y – Z: 100 – 100 – 30 m/min
• Lavorazione in pendolare: fino a 2.975 mm
• 2 campi di lavoro indipendenti, per lavorare contemporaneamente 2 pezzi uguali, speculari o differenti
• Lavorazione su 5 facce del pezzo
• Struttura a “collo di cigno” per maggiore accessibilità
• Posizionamento facilitato di pezzi pesanti e pannelli grandi grazie al dispositivo innalzatore

– Piano di lavoro e vuoto
• Piano di lavoro a 10 barre
• Carrelli per barra: 3
• Moduli del vuoto: 3 per barra
• Pompe del vuoto: n. 2 x 100 mch

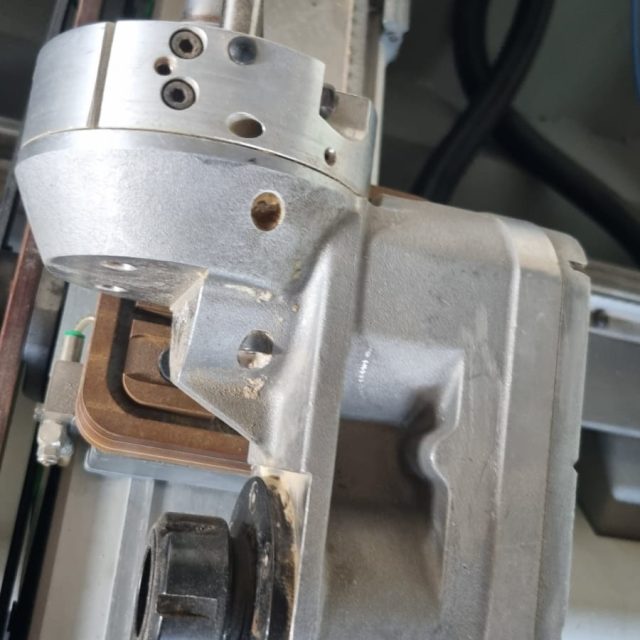

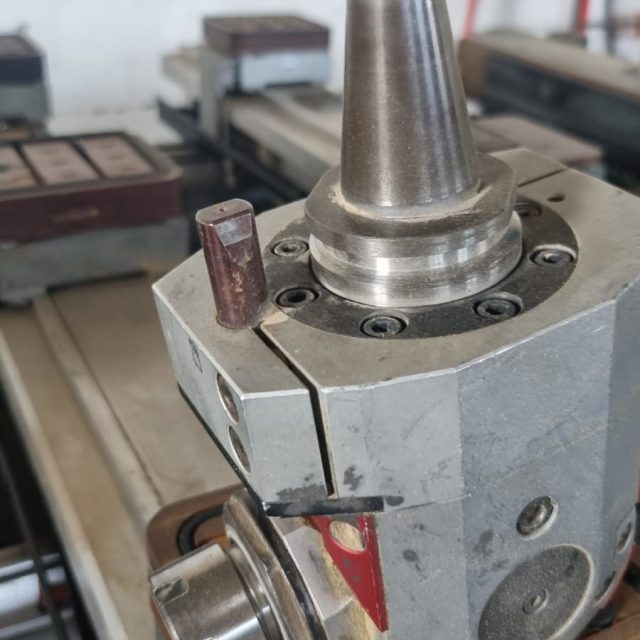

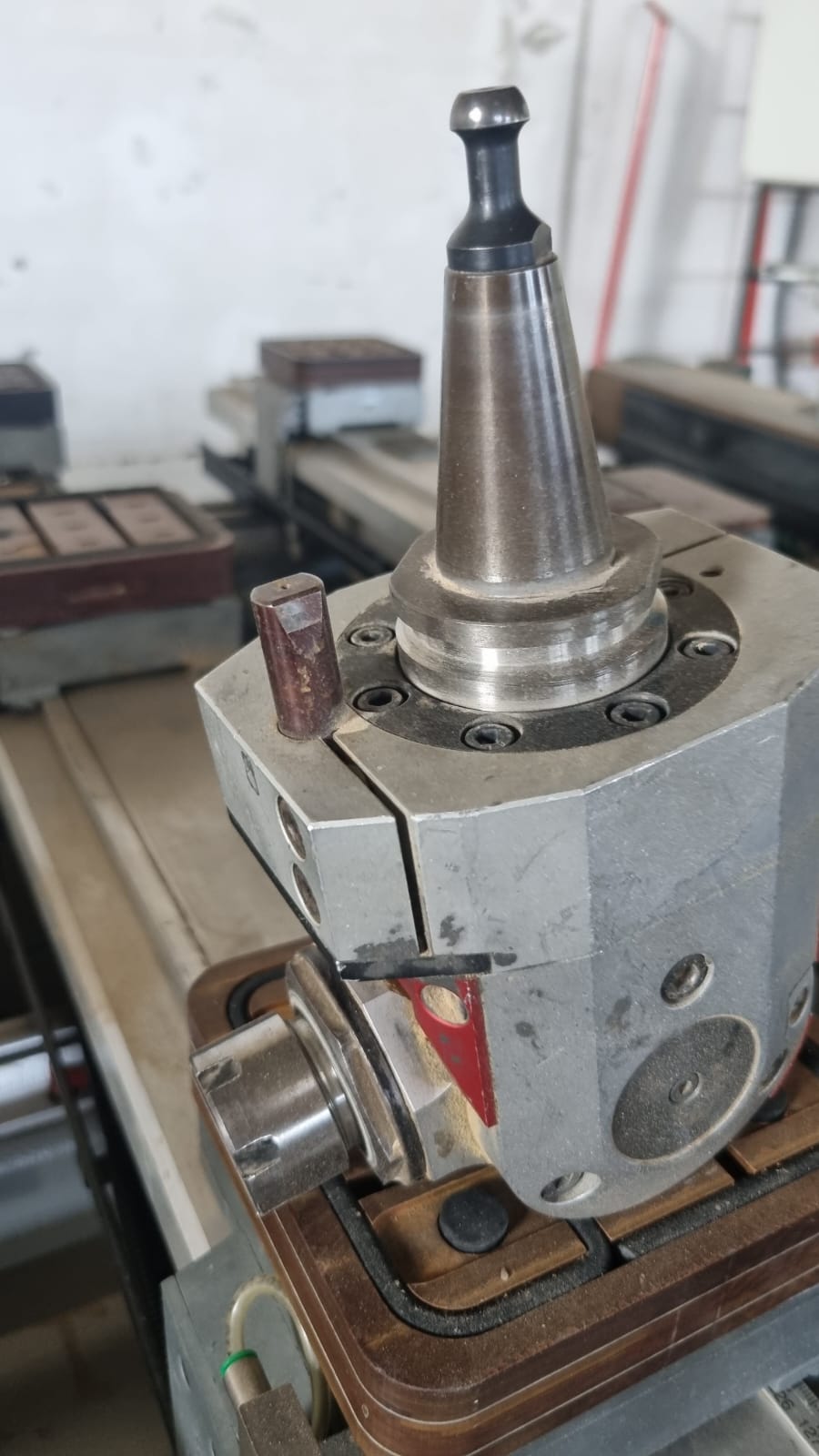

– Unità di fresatura e utensili
• Unità di fresatura HSD
• Raffreddamento ad aria
• Inverter
• Magazzino utensili: 1 con 10 posizioni

– Unità di foratura e lama
• Mandrini verticali: X=7, Y=7
• Mandrini orizzontali: X=2+2, Y=1+1
• Lama integrata: Ø 120 mm

– Controllo e gestione
• Sistema di controllo: NC 500 su base PC
• Programmazione semplice e intuitiva
• Importazione file

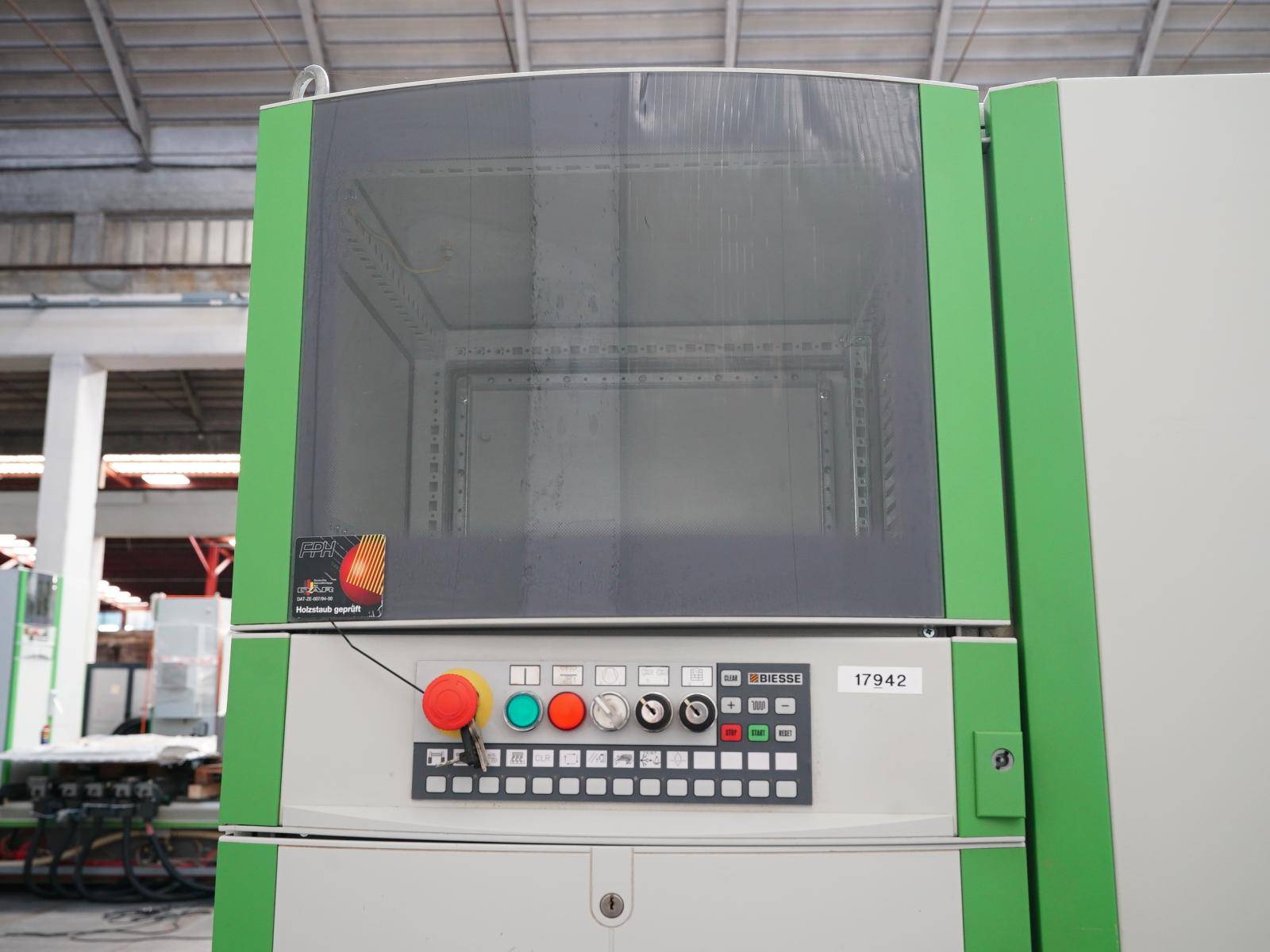

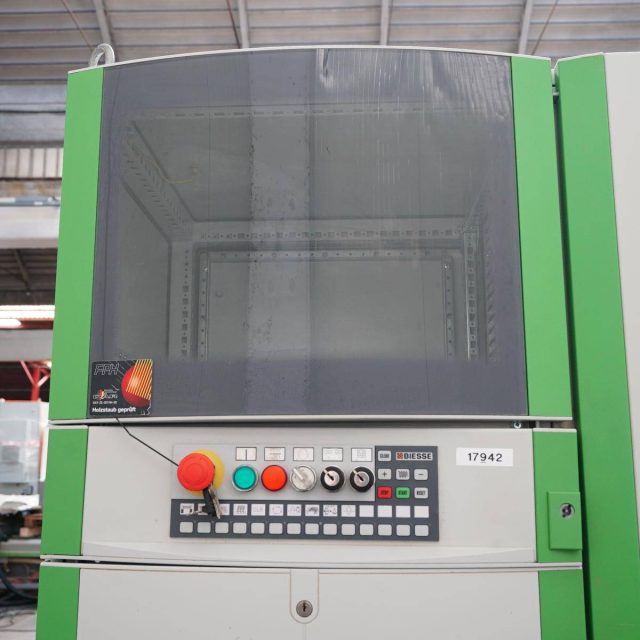

• Pulsantiera di controllo / consolle remotata
• Teleservice e videodiagnosi in tempo reale
• Lubrificazione automatica delle guide

– Aspirazione e gestione trucioli
• Tappeto trasporto trucioli
• Tubo aspirazione centralizzato
• Bocca di aspirazione: 1 x Ø 250 mm
• Consumo aria per aspirazione: 3816 mc/h

– Dati impiantistici
• Potenza totale installata: 25 kW
• Consumo aria compressa: 400 NI/1’
• Pressione d’esercizio: 6,5 / 7,5 bar

– Ingombri e peso
• Ingombro macchina: 8.300 x 4.020 x 2.730h mm
• Peso macchina: 4.100 kg + 600 kg quadro elettrico

– Sicurezze e documentazione
• Dispositivi di sicurezza
• Bandelle laterali a protezione del gruppo
• Protezioni perimetrali con porta di accesso
• Documentazione completa:
manuale uso e manutenzione, manuale software, catalogo ricambi, schema elettrico, dichiarazione CE
