Pantografo elettropneumatico – FOM MATISSE, anno 2007
con rotazione 0°-90° e intermedi 0°-75°

• Sistema di rotazione brevettato che impedisce la perdita dei riferimenti in lavorazione
• Mandrino a doppia velocità di rotazione (6000/11800 giri/min)
• Morse verticali e orizzontali
• Doppia maschera copiare e doppio tastatore pneumatico
• Possibilità di lavoro con maschere copiare o con battute meccaniche
• Lubrificazione utensile nebulizzata
• Possibilità di lavorare profilati di acciaio per serramenti con frese appropriate

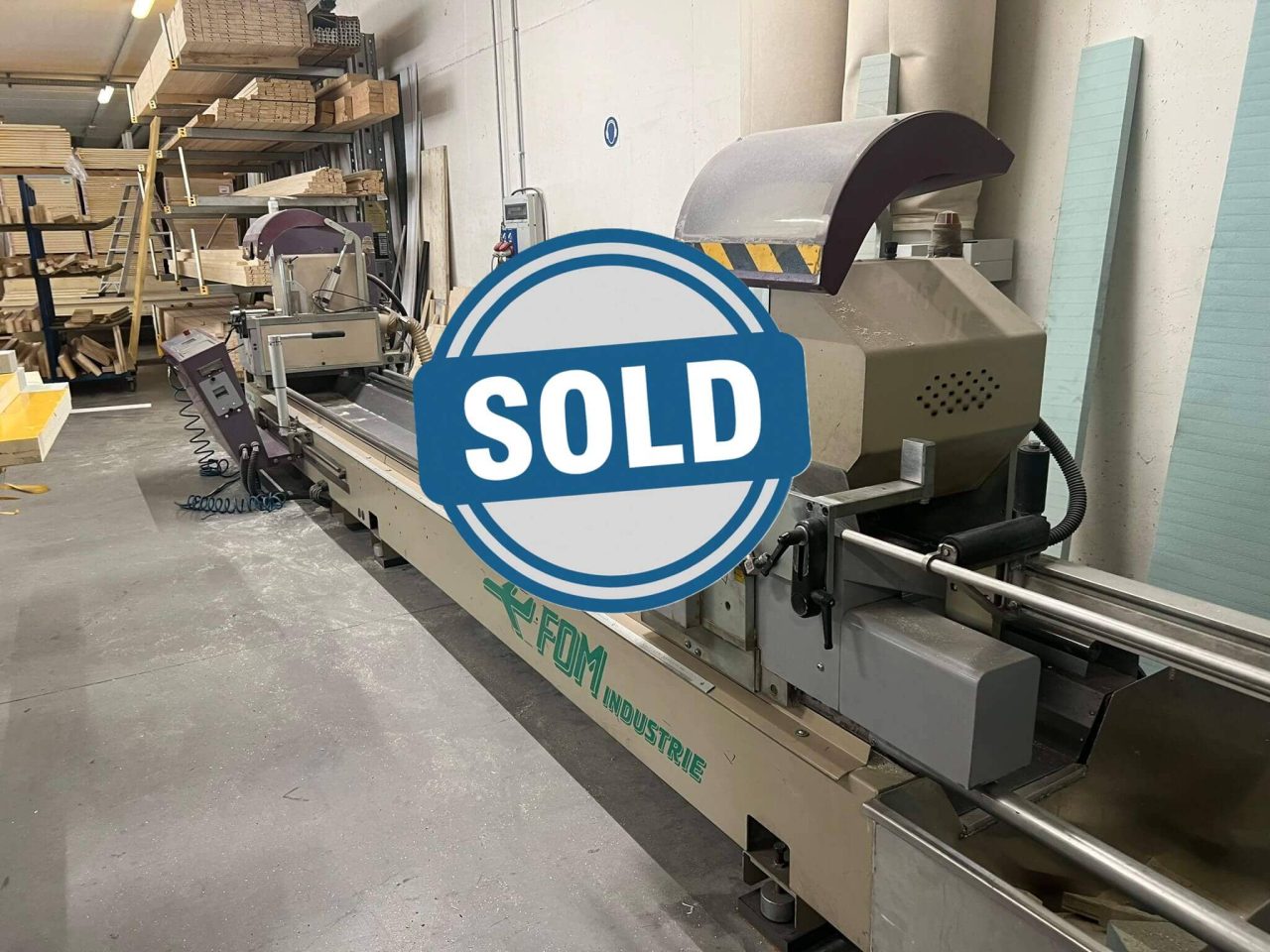

Troncatrice a doppia testa con uscita lame frontale.
Macchina dotata di lame Ø 550 mm e inclinazione esterna delle teste regolabile a qualsiasi angolo compreso tra 90° e 22,5°, gestita direttamente da controllo numerico (CN). Anche il posizionamento della testa mobile è controllato da CN.

• N° 2 motori trifase da 2,2 kW – 400 V – 50 Hz
• Velocità: 2800 giri/min
• Taglio minimo: 320 mm (con teste inclinate a 45°)
• Lunghezza di taglio massima: 4000 mm
• Diametro lama: 550 mm (mod. DH 550 A)
• Diametro albero porta lama: 32 mm
• Pressione di esercizio: 7 bar
• Inclinazione teste: regolabile tra 90° e 22,5° tramite motori brushless con sensori su bande magnetiche e bloccaggio pneumatico in posizione di taglio
• Impostazione digitale dell’angolo di inclinazione con controllo automatico della distanza minima tra le teste
• Posizionamento testa mobile tramite motore brushless con sensore su banda magnetica e bloccaggio pneumatico in posizione di taglio
• Impostazione digitale della quota di posizionamento testa mobile con controllo della distanza minima
• Avanzamento lame pneumo-idraulico
• Regolazione della velocità di uscita lame
• Lubrificazione a olio mediante nebulizzatore a flusso variabile
• Sistema di bloccaggio morse con pressione differenziata e servovalvole di sicurezza

Dotazione standard
• TASTATORE PER RILEVAMENTO SPESSORE PROFILATO
• Lame in metallo duro
• Coppia morse orizzontali pneumatiche
• Coppia morse verticali pneumatiche
• Gruppo filtro riduttore con n° 2 pistole ad aria
• Rulliera di supporto profilo L = 2000 mm
• Scivolo convogliatore sfridi
• Predisposizione per collegamento aspiratore
• Manuale d’uso, installazione e manutenzione
• Chiavi di servizio

Ingombro macchina: 7600 x 1600 x 1750 mm (mod. DH 500 A – 4000 / DH 550 A – 4000)
Dimensioni per trasporto: 5700 x 1800 x 1900 mm
Peso: 1700 kg

Assemblatore per barre in poliammide su profilati in alluminio.
Semi-nuovo, completo di utensili per diversi profili

Il sistema ISOMAT consente l’assemblaggio dei profilati in un’unica fase di lavorazione, anche in presenza di soluzioni speciali.

Gli angoli dei profili delle gamme per facciate e lucernari Schüco possono essere adattati con precisione, mentre i semiprofili in alluminio possono essere facilmente assemblati anche in combinazioni di colori differenti.

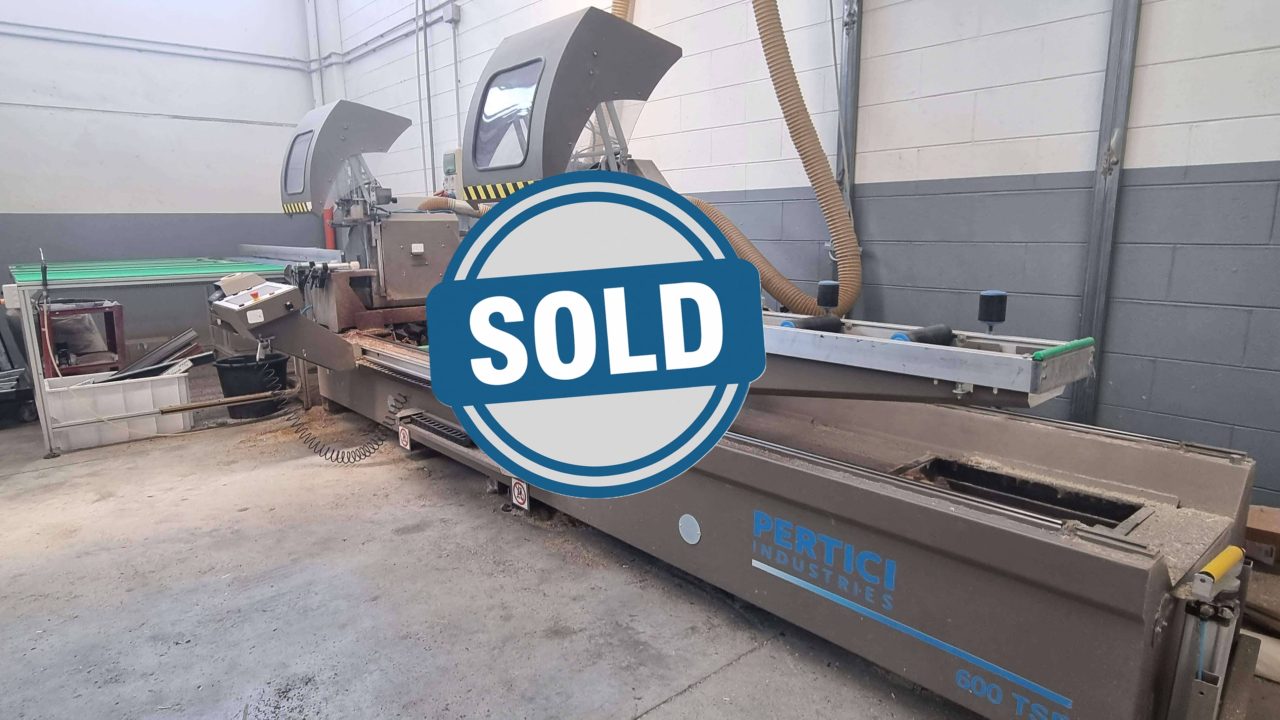

Troncatrice elettronica doppia testa ad assi controllati con lame da Ø 600 mm

La macchina è composta da tre strutture principali, un robusto basamento in acciaio elettrosaldato dove viene fermata l’unita di taglio fissa e un’unità di taglio mobile che scorre lungo il basamento a posizionamento elettronico (Asse X). Gli assi rotativi di entrambe le teste RF e RM consentono alle unità di taglio di ruotare con angolazioni da 45° (interni) a 20° (esterni). La lama è azionata da un cilindro oleo-pneumatico con regolatore di velocità in uscita e rientro rapido.

Grazie ad un sistema di bloccaggio orizzontale con doppio cilindro e verticale si assicura il perfetto bloccaggio di ogni tipologia di profilo. Le protezioni locali a discesa pneumatica vanno ad isolare le unità operative durante la fase di taglio, assicurano ottima protezione e praticità nell’utilizzo della macchina. La 600 TSE è una macchina di ultima generazione facilmente integrabile nel ciclo produttivo con notevole facilità d’uso grazie al monitor touch screen da 15″ su piattaforma Windows 10, che consente di programmare con facilità tutte le operazioni di taglio.

Accessori:

• Stampante industriale di etichette che ne permette l’identificazione e l’associazione alla relativa commessa.
• Controllo touch-screen
• Tastatore automatico per lo spessore del profilo
• Sistema scarico automatico pezzi
• Inclinazione lame interna/esterna
• Lunghezza taglio utile 4 metri

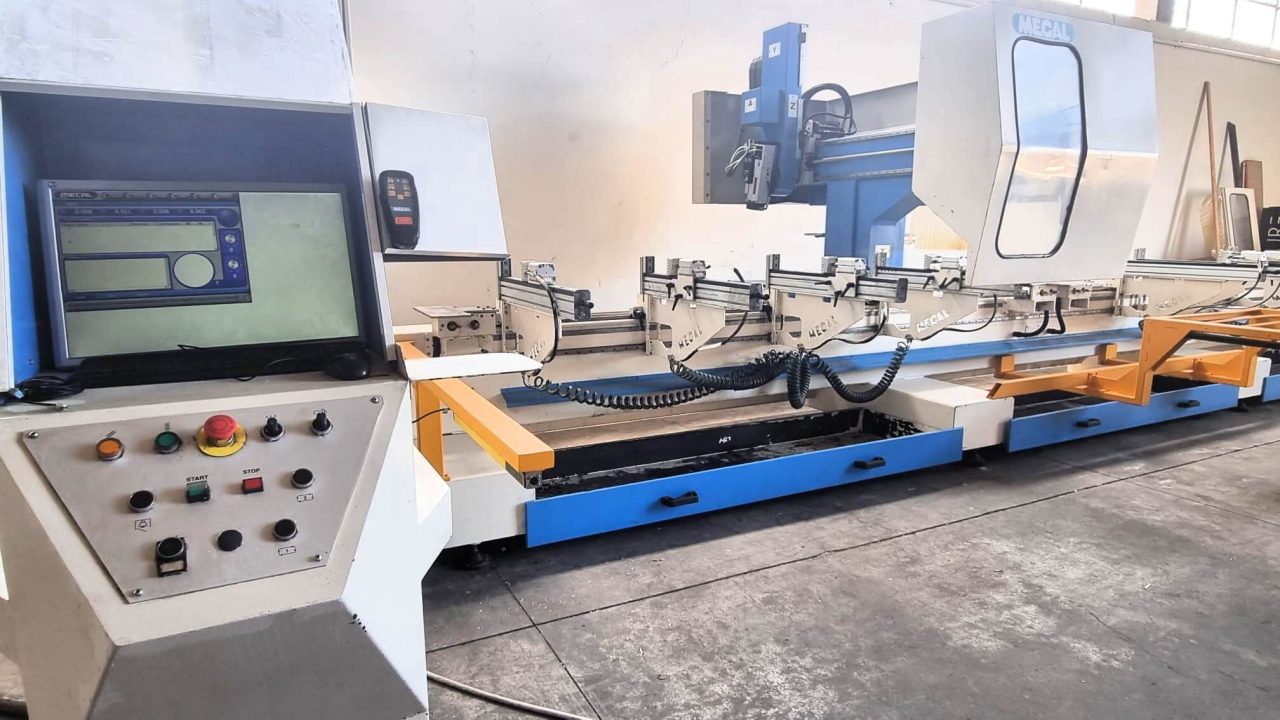

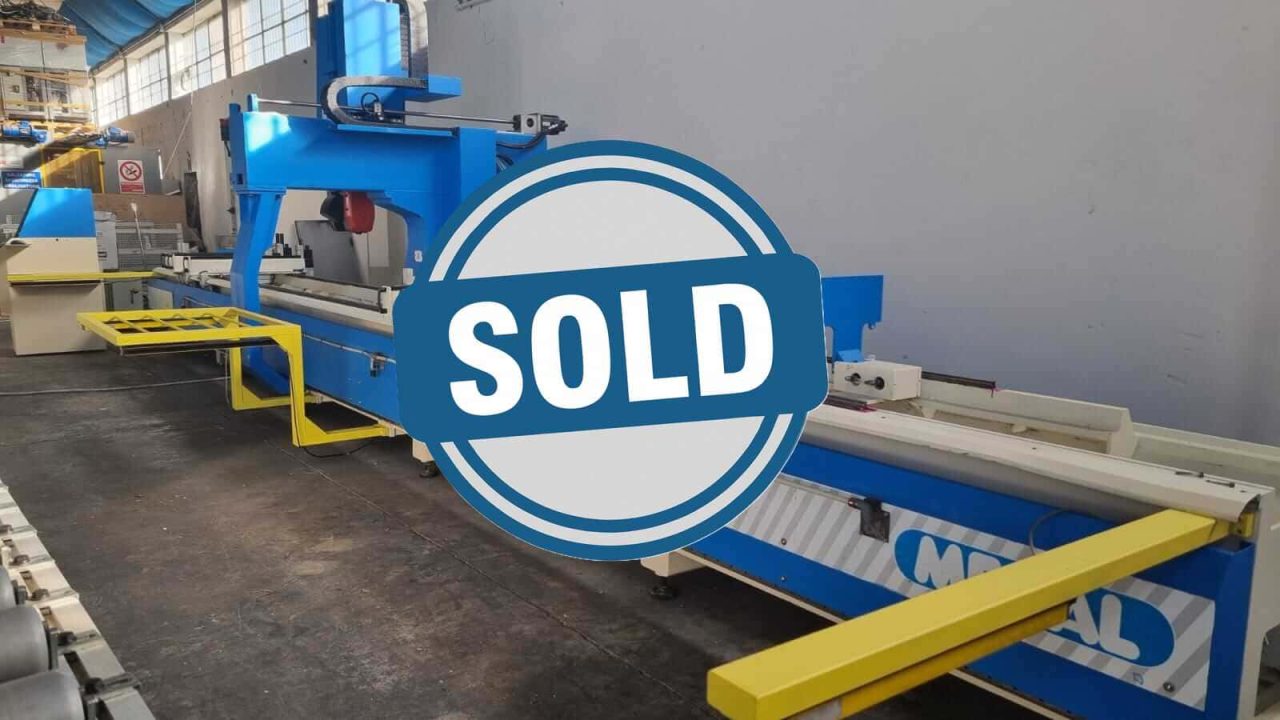

Centro di lavorazione verticale a portale mobile a 5 assi CNC, per le lavorazioni di fresatura, foratura, filettatura e taglio su 5 facce di profili in alluminio e leghe leggere.

• Elettromandrino a 5 assi – A=+/-125°, 12 kW con unità di raffreddamento
• Cambio utensile automatico a 18 posizioni + lama Ø400 mm, protetta e montata su portale scorrevole lungo l’asse X
• Area di lavoro – corse: X = 7500 mm; Y = 1500 mm; Z = 620 mm
• Lavorazioni di fresatura con interpolazione lineare e circolare sugli assi X-Y-Z
• Lavorazione su 5 facce
• Possibilità di lavorazione in modalità PENDOLARE
• N° 8 morse pneumatiche con posizionamento automatico
• N° 2 battute pneumatiche
• Sistema di refrigerazione utensili con centralina ed impianto di lubrificazione minimale
• Tappeto motorizzato per evacuazione trucioli e scarti
• CNC, manuale d’uso e manutenzione, certificazione CE inclusi

Troncatrice a singola testa con lama ascendente da Ø 600 mm, progettata per tagli precisi e versatili.

• Rotazione del piano di lavoro: manuale, fino a ±20°, sia a destra che a sinistra.
• Angoli preselezionati: posizionamento rapido su 90° e 45°.
• Posizionamento angolare intermedio: manuale con bloccaggio pneumatico per qualsiasi angolo di taglio.
• DIGIT: equipaggiata con visualizzatore digitale per il posizionamento preciso dell’angolo di taglio.
• MQL: sistema di lubrificazione a quantità minimale per una gestione efficiente dell’utensile.
• Rotazione dell’unità di taglio: fino a ±20°.

• Diametro lama: 600 mm
• Foro lama: 50 mm
• Velocità rotazione lama: 2800 rpm
• Potenza motore: 4 kW
• Dimensioni (L x P x H): da 920/1520 x 1320 x 1525/1800 mm
• Peso: circa 470 kg

Troncatrice doppia testa elettronica per taglio profili in alluminio e PVC

• Gradazione Elettronica
• Inclinazione lame Elettronica
• Lame Ø 500 mm
• Inclinazione teste verso l’esterno
• Lunghezza utile di taglio: 5.000 mm
• Pressori pneumatici per il bloccaggio dei pezzi
• Supporto centrale per il sostegno di profili lunghi
• Velocità di rotazione lame: 2.800 rpm
• Dimensioni di ingombro per il trasporto: 6.800 x 1.600 x 1.615 mm (h)

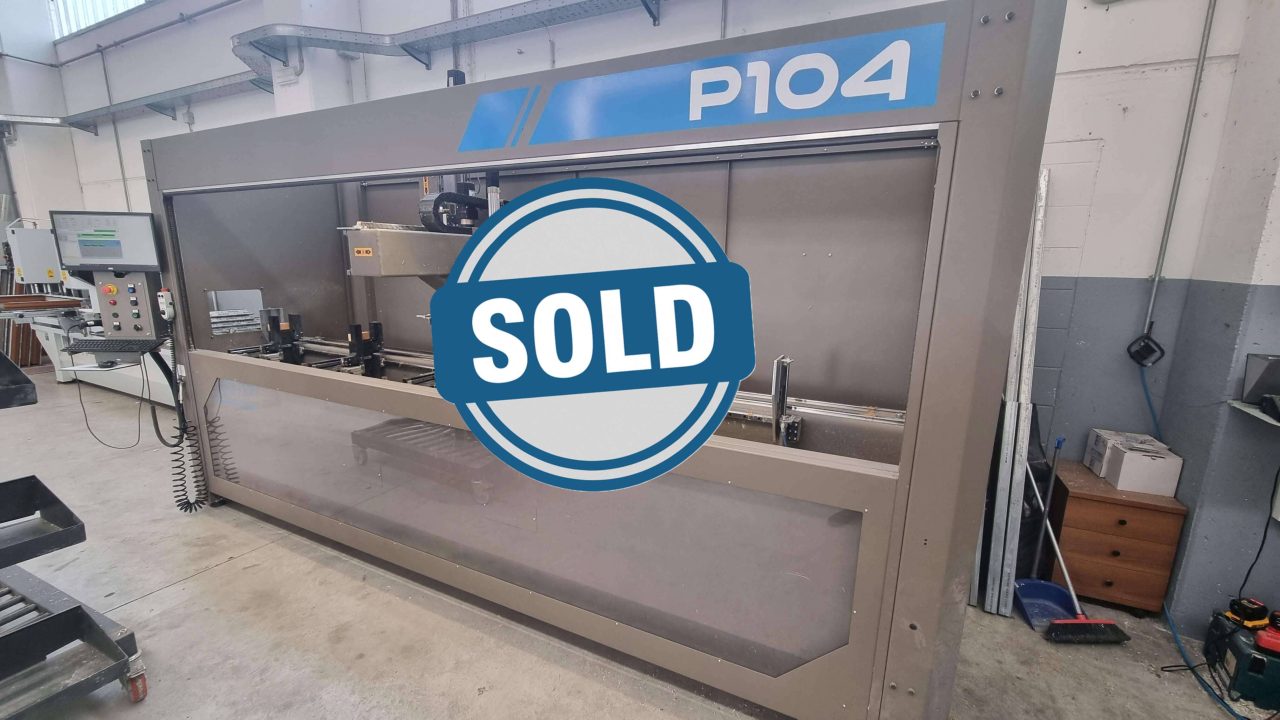

Centro di lavoro CNC a 4 assi controllati, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura ed intestatura su barre o pezzi in allumino, PVC, leghe leggere in genere e acciaio con spessore di 2mm.

Il centro dispone di una battuta di zero pneumatica a sinistra che consente di lavorare profili fino a 3,2 m, lunghezza che raddoppia con l’installazione opzionale di una seconda battuta di zero. L’elettromandrino con potenza di 5 kW in S1 e attacco cono HSK-F50, permette di eseguire lavorazioni sul profilo con qualsiasi angolazione compresa tra 0° e 180°.

Il bloccaggio del profilo è garantito da quattro morse con ridotto ingombro per permettere la massima lavorabilità sulle tre facce del profilo e la possibilità di caricare pezzi anche relativamente corti. La sezione massima della morsa consente di alloggiare profili da 225mm di base e 260mm in altezza. La disposizione lungo l’asse X è una caratteristica chiave di questi centri. Grazie al carro mobile la morsa viene agganciata e posizionata con la massima precisione, garantendo un piazzamento ottimizzato sulle lavorazioni presenti sul profilo e la massima sicurezza contro possibili collisioni.

Il centro di lavoro P104 dispone di un magazzino utensili a 8 posti, fisso a centro basamento.

Dotazioni principali:
– Comparatore per la misurazione dello spessore dei profili
– Pressori stringipezzo orizzontali e verticali
– Nastro motorizzato per l’evacuazione dei trucioli
– Supporto centrale per il sostegno dei pezzi lunghi
– Rulliera di supporto collegata alla testa mobile

Caratteristiche Tecniche:
– Diametro lame: 500 mm
– Inclinazione esterna delle teste
– Lunghezza utile di taglio: 6 metri

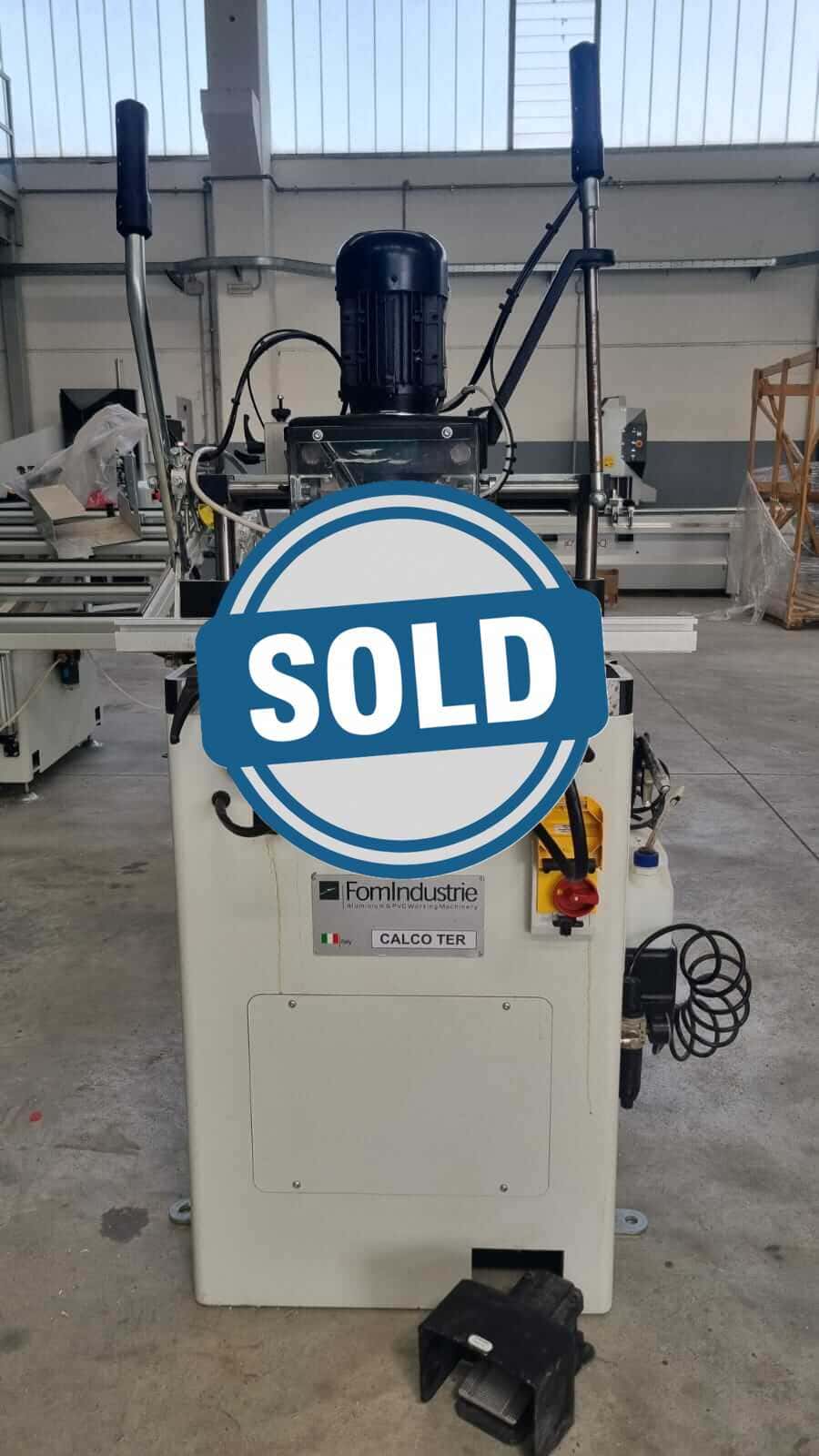

Pantografo elettropneumatico FOM CALCO TER con unità di foratura a 3 fusi

La traslazione della testa del modello Calco Ter avviene mediante leve indirette.

Il sistema di cambio rapido dell’utensile, tramite mandrino porta pinza ER16, facilita e velocizza la sostituzione degli utensili.

Il bloccaggio del pezzo è garantito da una coppia di morse orizzontali pneumatiche.

La macchina è fornita con due maschere a figura standard e un tastatore pneumatico.

Il pantografo è inoltre dotato di un’unità di foratura a 3 punte con avanzamento automatico, specifica per la lavorazione cremonese, con regolazione in altezza e profondità.

Unità Pantografo

• Mandrino a doppia velocità di rotazione (fino a 12.000 rpm)
• Attacco utensile: ER 16
• Bloccaggio rapido del mandrino per facilitare il cambio utensile
• Morse orizzontali (n. 2)
• Maschere a copiare (n. 2)
• Battute a scomparsa (n. 2)
• Prolunga ganascia morsa da 805 mm (dx e/o sx)
• Piani di appoggio laterali da 1800 mm (dx e/o sx)
• Tastatore pneumatico indipendente con selettore a doppio diametro: Ø 5 mm e Ø 8 mm
• Lubrificazione utensile nebulizzata
• Lubrificazione minimale con olio puro
• Gruppo filtro aria
• Battuta a scomparsa supplementare
• Possibilità di lavoro con maschere a copiare o battute meccaniche
• Selezione unità di misura: possibilità di impostare in pollici

Unità di Foratura

• Potenza motore: 1,1 kW
• Numero fusi: 3
• Punta doppio diametro Ø 6/12 mm, codolo Ø 10 mm
• Punta doppio diametro Ø 6/10 mm, codolo Ø 10 mm
• Interasse tra i fori: 22 mm
• Avanzamento oleopneumatico
• Velocità di rotazione punte: 900 rpm
• Regolazione in altezza: da 10 a 90 mm con volantino manuale e visualizzatore decimale
• Regolazione trasversale con asta metrica (corsa: 55 mm)
