Pressa Piegatrice idraulica – Mario Riboldi, ideale per lavorazioni di carpenteria medio-pesante.
Modello: HL 150/80

• Forza di piega: 150 ton
• Lunghezza utile di lavoro: 8.050 mm

Aspo Svolgitore JOINT – Usato – CE

Modello: JDM 8.0 S
Anno di costruzione: 2003

Aspo svolgitore industriale JOINT, progettato per la gestione e lo svolgimento di coils metallici, conforme alle normative CE.

Caratteristiche principali:
Capacità massima: 8.000 kg
Massa: 3.700 kg

Disponibilità:
n. 2 unità disponibili

Curvatubi Automatica
Brand: B.L.M.
Modello: B/90/M

Curvatubi automatica progettata per lavorazioni industriali, dotata di programmazione automatica per la realizzazione di più curve in sequenza. La macchina consente la regolazione della distanza di riscontro, garantendo precisione e ripetibilità nel processo di piegatura.

Per tutti i dettagli tecnici, si rimanda alle schede tecniche disponibili nelle foto.

Linea di Taglio Grandini – Mod. LTP15 / PSM15

Linea di taglio longitudinale per lamiera completa e funzionante, composta da svolgitore (aspo) e linea di lavorazione, ideale per lavorazioni su coil fino a 1500 mm.

Composizione linea

• Aspo svolgitore capacità 8.000 kg
• Impianto di raddrizzatura
• Gruppo di taglio longitudinale con 8 coltelli (fino a 9 tagli)
• Cesoia (20/10)
• N. 2 avvolgitori sfridi
• Impianto applicazione pellicola

LINEA DI TAGLIO

Caratteristiche tecniche:

• Alimentazione: 380 V – 50 Hz
• Tensione ausiliaria: 110 V
• Potenza installata: 20,8 kW
• Pressione pneumatica: 6 Bar
• Pressione idraulica: 60 Bar (max 120 Bar)
• Portata pompa idraulica: 16 l/min
• Velocità di lavoro: 20 m/min

Capacità di lavorazione:

• Spessore max acciaio (R=42 kg/mm²): 2 mm
• Numero tagli longitudinali: fino a 9
• Larghezza utile: 1500 mm

Configurazione:

• Altezza di lavoro: 900 mm
• Filo fisso: destra
• Comandi: sinistra

ASPO SVOLGITORE

Caratteristiche tecniche:

• Alimentazione: 380 V – 50 Hz
• Tensione ausiliaria: 110 V
• Assorbimento max: 29 kW
• Pressione pneumatica: 6 Bar
• Pressione idraulica: 60 Bar (max 120 Bar)
• Portata pompa: 16 l/min
• Velocità alimentazione: 20 m/min

Dati coil:

• Portata: fino a 8.000 kg
• Diametro esterno coil: fino a 1500 mm
• Diametro interno coil: 500 mm
• Espansione mandrino: 470 – 540 mm
• Larghezza coil: 1500 mm
• Altezza asse mandrino: 1050 mm

Impianto di Saldatura Automatico a stazione singola
Motoman/Robotec – mod. W45/635/2.2/F1CS – A45 G59

*N. 2 Robot Antropomorfi a 6 assi
*N. 1 Posizionatore a due colonne

Sega a Nastro – THOMAS TRAD 350, Made in Italy

Ideale per il taglio di profilati metallici e materiali pieni, inclusi:
• Acciai da costruzione
• Acciai bonificati
• Acciai inox
• Alluminio
• Ottone

Caratteristiche generali:
• Struttura portante realizzata in carpenteria metallica con spessori e dimensioni proporzionati, proveniente esclusivamente da costruttori nazionali.
• Cilindro idraulico per discesa assistita dell’arco di taglio, con tre modalità operative:
• Discesa assistita con avvicinamento rapido della lama
• Discesa manuale a velocità costante
• Discesa manuale a velocità libera
• Gruppo morsa, dispositivo di rotazione e arco realizzati in ghisa per garantire robustezza e rigidità durante l’uso
• Piano girevole di ampie dimensioni per maggiore stabilità del pezzo in lavorazione
• Avvicinamento rapido della morsa tramite leva dedicata
• Tensionamento idraulico del nastro con visualizzazione su manometro e pressostato di sicurezza per arresto in caso di nastro non teso o rotto
• Gruppo guidalama con placchette riportate in widia e cuscinetti per migliorare lo scorrimento del nastro e garantire un taglio perpendicolare
• Componenti del gruppo guidalama con trattamenti anticorrosione ad alta resistenza per una lunga durata nel tempo
• Spazzola pulisci-nastro integrata

Caratteristiche tecniche:
• Capacità di taglio max: 330 x 250 mm
• Potenza motore lama (2 velocità): 1,4 / 1,8 kW
• Alimentazione: 380 V – 50/60 Hz
• Diametro volani: 330 mm
• Sviluppo nastro: 2925 x 25 x 0,9 mm
• Apertura morsa a 90°: max 330 mm
• Apertura morsa a 45°: max 250 mm
• Inclinazione arco: 30°
• Altezza di carico da terra: 700 mm
• Dimensioni macchina (LxPxH): 2010 x 1330 x 2000 mm
• Peso: 430 kg

Pressa Piegatrice Idraulica CNC – ADRIA 40/400
Macchina conforme alle norme CE

• Max lunghezza di piega: 4.100 mm
• Forza di piega: 400 Ton
• Pressione massima di esercizio: 300 Bar
• Peso approssimativo: 24.000 kg
• Distanza minima tra barriere fotoelettriche e utensili: 180 mm
• Potenza motore: 30 kW
• Controllo CNC: Esa

LINEA AUTOMATICA DI TRANCIATURA E PIEGATURA LAMIERA – CE

Marca: CIMSA – Made in Italy

• Marca/Brand: TOP
• Modello/Model: STE 84, CE
• Condizioni/Conditions: Nuovo di Fabbrica/Brand new
• Disponibilità/Delivery: 3 months

Caratteristiche del materiale lavorato
• Materiale: Fe P01 – zincato – preverniciato
• Spessore: da 0,6 a 2 mm
• Dimensioni massime: 1000 x 2000 mm

Dimensioni linea
• Lunghezza totale: 25 metri + robot
• Larghezza massima: 6,8 metri

Composizione della linea
• Aspo svolgitore motorizzato modello SMC 100
• Raddrizzatrice modello CR 1000
• Alimentatore elettronico modello AP3 1000
• Unità di punzonatura composta da n. 13 cilindri e n. 18 gruppi trancianti gestiti da CNC
• Dispositivo di cambio utensili
• Pressa da 60 tonnellate, larghezza 1000 mm, potenza 50 kW, completa di:
– carrello per inserimento stampo
– supporto lamiera
– nastro per evacuazione sfridi
• Cambio lame sulla stazione di cesoiatura
• Piattaforma con traslazione e ribaltamento del pezzo
• Stazione di trasporto regolabile in larghezza mediante manovella
• Ribaltatore per il capovolgimento del pezzo
• Stazione di piega longitudinale positiva/negativa
• Stazione di piega positiva/negativa delle testate

Robot di asservimento:
Robot ABB per scarico automatico dei pezzi

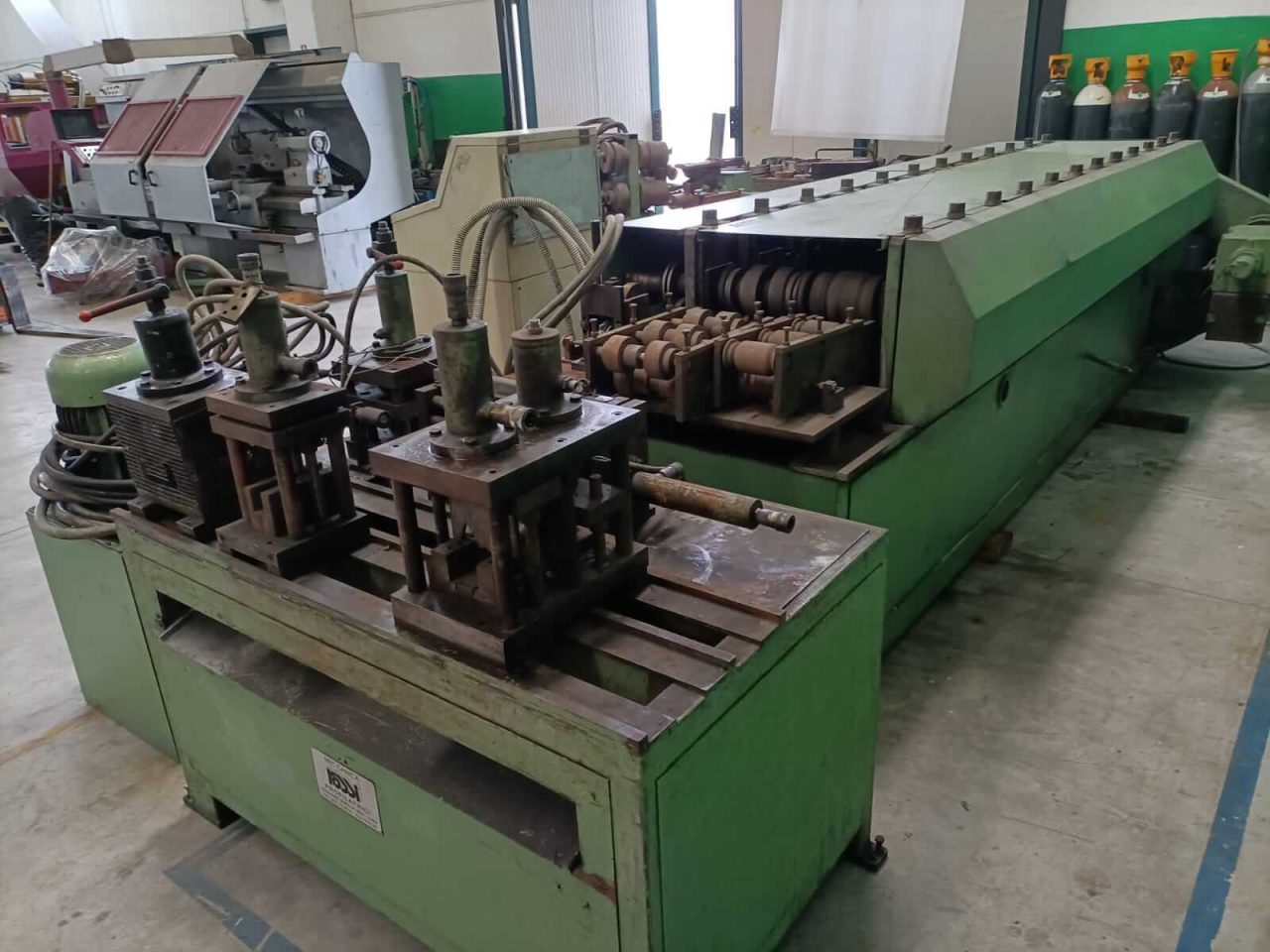

Profilatrice per Profili Cartongesso e Controtelai Zincati

Linea di profilatura completa per la produzione di profili in lamiera zincata destinati alla realizzazione di strutture in cartongesso e controtelai per infissi.
La macchina consente la lavorazione di nastri in acciaio zincato con spessori tipici di 6/10 – 10/10 mm, con regolazione rapida dei rulli in base al tipo di profilo da produrre.

• Spessore lavorabile: 0,6 – 1,2 mm
• Larghezza nastro: variabile in base al profilo
• Numero di passaggi: 19 stazioni di profilatura
• Rulli: in acciaio temprato e rettificato
• Motorizzazione: indipendente per ogni gruppo di rulli
• Velocità di avanzamento: regolabile
• Unità di taglio: a lama volante o a cesoia, automatica
• Opzioni: gruppi di foratura, stampaggio asole, e sistemi di cambio rapido

Prodotti realizzabili:
1) Profili per cartongesso:
• Guide zincate: larghezze 57 mm e 77 mm, altezza 35 mm, lamiera 6/10
• Montanti zincati: 39×55 mm e 39×75 mm, lamiera 6/10
• Profili U per controsoffitto: 27×60×27 mm, lamiera 6/10
• Profili zoppi per controsoffitto: 20×29×28 mm, lamiera 6/10

2) Profili per controtelai zincati 10/10:
• Serie completa da ART. 201 a ART. 217, con geometrie variabili per profili a L, U, Z e speciali.
• Misure variabili: larghezze da 20 a 46 mm, altezze da 15 a 31 mm, con versioni personalizzabili.
