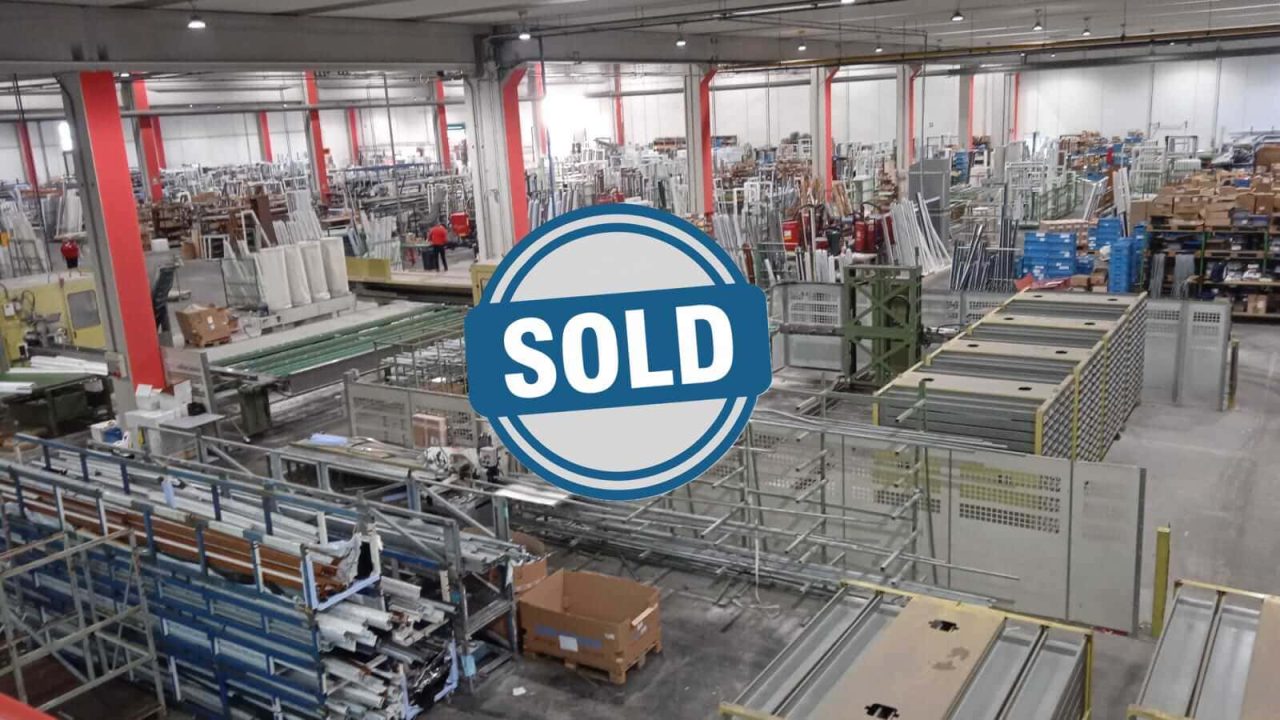

Centro di produzione/taglio/lavorazione serramenti dotato di:
• N. 2 CENTRO A CONTROLLO NUMERICO AUTOMATICO PER PROFILI
• Tavolo a rotazione automatica
• SISTEMA A CONTROLLO NUMERICO AUTOMATICO DI STOCCAGGIO
• SALDATRICE ORIZZONTALE A 4 TESTE A CONTROLLO NUMERICO
• PULITRICE A CONTROLLO NUMERICO CON STAZIONE DI MOVIMENTAZIONE



COMPOSIZIONE:

1) DEM MODULAR 12
CENTRO A CONTROLLO NUMERICO AUTOMATICO PER PROFILI

• Caricatore automatico con lunghezza utile 6500 mm
• Lunghezza minima 300 mm

• Consistente in 8 unità di base con catene e profili di supporto in inox

• Capacità di carico: 12 profili più 1 in lavorazione

• Completo automatico carico per una nuova lunghezza profilo

• Input della velocità tipo e spessore variato da schermo da controllo CNC

• Posizionamento controllato da motore a controllo numerico

• 5 assi a controllo numerico lunghezza standard per operare 6500 mm

• Inserimento alle macchine con servo pinza

• Posizionamento su guide lineari con lubrificazione automatica

• Posizionatore numerico della pinza in funzione dello spessore del profilo

• Sensore per misurazione e alta accuratezza pressa

• Posizionamento orizzontale della pinza a controllo numerico

• Programmazione della sequenza di lavorazione dei veticali servomotore

• Rotazione del profilo automatico

• Tre motori taglia 2.2 kW 45° – 90° – 135

• Carro doppio 1.2 kW per incisione

• Lettura della profondità di lavorazione

• Inserimento automatico dell’utensile

• Il valore dell’unità di taglio può essere regolato

• Sola lettura degli allarmi macchine sullo schermo

• Nessuna connessione meccanica necessaria

• Test diagnostici su sistema di controllo

• Schermo touch con controlli tramite software

• 1 sistema di trasporto su tavolo trasversale, lunghezza 3 m

• Controllo-PC – PLC di ultima generazione

• Input Jobs tramite disco o rete e senza fili

• Su schermo (testi ed immagini) diagnosi errori su programma di controllo

2) Tavolo a rotazione automatica tra DEM MOD12 e DEM10

3) MODULAR 10DUPLEX DEM 10CENTRO DI LAVORO A CONTROLLO NUMERICO PER PROFILI

• Caricatore automatico con lunghezza utile 3500 mm
• Lunghezza minima 300 mm

• Consistente in 5 unità di base con catene e profili in inox

• Capacità di carico: 12 profili più 1 in lavorazione

• I telai francesi possono essere lavorati da questo sistema di carico

• Completo automatico carico per una nuova lunghezza profilo

• Input della velocità può essere variato da schermo e da controllo CNC

• Posizionamento controllato da motore a controllo numerico

• Guide su assi temprate di precisione e lineari cuscinetti a sfera

• Sistema automatico misurazione lunghezza

• 5 assi a controllo numerico lunghezza standard per operare 3500 mm

• Inserimento alle macchine con servo pinza

• Posizionamento su guide lineari con lubrificazione automatica

• Posizionamento numerico della pinza in funzione dello spessore del profilo

• Sensore encoder lineare con alta accuratezza presa

• Posizionamento orizzontale della pinza a controllo numerico

• Programmazione veloce con posizionamento veloce dei servomotore

• 2 teste motori taglio 2.2 kW 45° – 90° – 135°

• 1 testa di foratura a controllo numerico

• 2 unità di foratura pneumatiche

• Sistema automatico di alimentazione delle viti

• Tavola di supporto dopo lavorazione

• Trasporto automatico scarico macchina

• Rilevamento e stop automatico in caso tavolo di scarico interamente occupato

• Controllo-PLC – PC di ultima generazione con processore INTEL

• Una lista job generata da qualsiasi programma finestra commerciale può essere caricata tramite dischetto floppy o cavo trasferimento rete

• Possibilità di connettere lettore codicebar

• Su schermo (testi ed immagini) diagnosi automatica errori su programma di controllo

• Metodo MDI a scopo diagnosi

4) LAD
SISTEMA A CONTROLLO NUMERICO AUTOMATICO DI STOCCAGGIO

• Il profilo lavorato è automaticamente asportato dal centro di lavoro e smistato in una intelaiatura a scomparti o vagoni, asportato in base alla richiesta della saldatrice
• X & Y sistema controllato di trasporto con servomotori
• Sistema scorrevole a posizione-0
• 20-40-60 scomparti dei vagoni, massimo 2160 pezzi Regolabile velocità di carico.

5) Q4
SALDATRICE ORIZZONTALE A 4 TESTE A CONTROLLO NUMERICO

• Saldatrice automatica 4 angoli 90° in unico ciclo di lavoro
• Ciclo carico automatico con posizionamento unità saldatura a controllo numerico
• Sistema automatico uscita telaio saldato
• La macchina è certificata CE conforme ai requisiti di sicurezza, le quattro teste sono dotate di copertura di sicurezza per l’operatore
• Praticamente infinite possibilità
• Tutte le tipologie di profili
• Capacità profili a croce: altezza 200 mm larghezza 140 mm
• Capacità misure: minime interne 150 × 250 mm & massime esterne 3150 × 3600/5000 mm
• Saldatura di multipli diversi profili in unico telaio
• Inserimento di una traversa presaldata (“H”)
• Saldatura porta con o senza soglia (opzione)
• Perfetta qualità della saldatura; ogni unità di saldatura viene separatamente controllata per tutti i parametri di saldatura
• Regolazione elettronica di tutti i parametri di saldatura con lettura diretta sul display
• Regolazione elettronica temperature delle piastre riscaldamento e coltelli
• Gestione indipendente della temperatura
• Inserimento automatico della posizione dei profili e croci
• Correzione automatica delle tolleranze di saldatura per compensare deformazioni profili
• Compensazione automatica degli spessori della saldatura
• Compensazione automatica delle tolleranze delle guide di controllo
• Rilevamento automatico degli errori
• Struttura rigida in acciaio saldata bianco/colore con sicura robustezza meccanica
• Automazione delle operazioni = produzione senza errori
• Lista dei jobs saldatura da programma window, funzione scroll e lettore codici barre
• Telaio e anta stabiliti con blocchi di supporto via regolazione automatica delle teste
• “Dimensioni teoriche e dimensioni saldate” (posizionamento a controllo numerico 1/10mm) permette ai fermavetri di essere pretagliati in ottimale ordine
• Rapporto di produzione saldatura per periodo (giorno/settimana/mese)
• La solida costruzione della Soenen Hendrik è indirizzata alla qualità e alla durata nel tempo
• Possibilità aggiunta sistema saldatura per guarnizione preinserita
• Possibilità di installare saldatrice automatica con una completa linea di saldatura e pulitura, angoli e traversi inclusi, con uscita in linea
• Struttura in alluminio anodizzato di qualità industriale
• Sistema PC industriale, touchscreen 15”
  Controllo-PLC – PC di ottima qualità
• Funzione multi-programmazione con salvataggio e una lista job generale
• Sistema di trasmissione con servomotore con guida cremagliera via pignone di alta precisione e motore brushless
• Sistema di trasmissione asse trasversale con cinghia dentata e barra di guida in acciaio temperato
• Sistema di trasmissione asse longitudinale indipendente
• Blocco automatico per pezzo saldato
• Facile programmazione dei differenti spessori di profilo
• I programmi di saldatura possono essere collegati al gestionale cliente
• Semplice gestione tramite interfaccia Windows
• Facile configurazione della macchina

6) BFP/CNC
PULITRICE A CONTROLLO NUMERICO CON STAZIONE DI MOVIMENTAZIONE

• Completa ed automatica pulitrice angoli a controllo numerico: bianco, colore, profili arrotondati, forme convesse & concave, angoli interni telaio francese
• Infinite possibilità: tutti i tipi di profili, combinazioni di diverse tipologie di profili. Versione ciclo lavorazione da sinistra a destra o da destra a sinistra in base alle vostre esigenze
• Velocità e automazione: Le quattro assi a controllo numerico con doppio supporto utensili azionato consentono una eccezionale alta finitura, non vi à necessità di operatore alla macchina- sistema di trasporto automatico dalla saldatrice alla pulitrice e scarico automatico dalla pulitrice a fine ciclo lavoro
• Automazione della macchina produzione senza errori
• Rilevamento elettronico profilo
• Selezione tipologia profilo con codicebar o online
• Connessione di rete con saldatrice a 4 o 6 teste
• Rilevamento automatico traverse e montanti
• Pronti per i vostri futuri quesiti: la affidabile costruzione della “Soenen Hendrik”, affermazione di assoluta tecnologia, di totale libertà nella messa in opera permettendo la lavorazione di tutte le tipologie di profili
• Versioni: da sinistra a destra o da destra a sinistra
• Frapposizione lineare o circolare
• Motori ad alta frequenza
• Lame al widia per pulizia contorni estemi dei telai saldati
• Tutti i movimenti e velocità regolabili dallo schermo di comando
• Selezione scanalatura o pulizia plana
• Selezione del profilo con o senza guarnizione preinserita
• Possibilità di pulizia per la combinazione degli angoli di due diverse tipologie di profilo
• Controllo-PLC-PC di ultima generazione con processore INTEL
• La macchina può operare manualmente (selezione dei profili e operazioni sullo schermo del PC) o avere un rilevamento automatico del profilo
• Una lista Job generata da qualsiasi programma finestra commerciale può essere caricata tramite dischetto floppy o cavo trasferimento rete o più efficientemente può essere inviata dalla saldatrice quattro teste eliminando lo specifico operatore su questa macchina
• Possibilità di lavoro con un lettore codicebar
• Su schermo (testi ed immagini) diagnosi errori su programma di controllo
• Facile programmazione di nuove sezioni del profilo

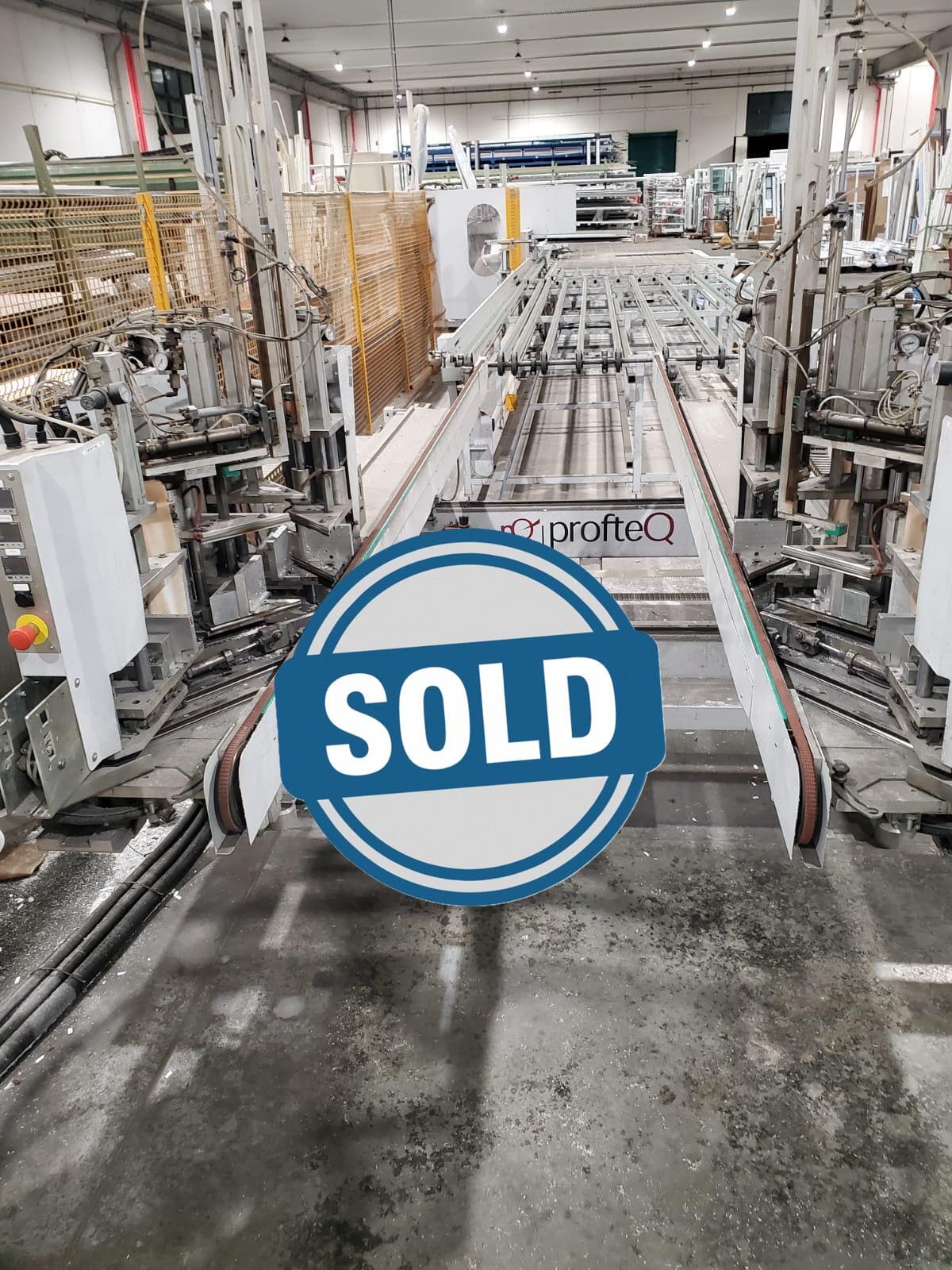

Linea completa CNC Profteq– SALDATURA e PULITURA
dotata di:

Saldatrice a 4 teste (ProfteQ mod.QUAD OS12)
+ Tavolo di trasferimento/raffreddamento (ProfteQ mod. TT6)
+ Pulitrice CNC a 4 assi interpolati (ProfteQ mod. FRT9)
+ Tavolo di carico automatico (ProfteQ mod. TG2)

Dotata di:
1) QUAD OS12 SALDATRICE 4 TESTE

➤ Caratteristiche principali

• Saldatura di 4 angoli per ciclo di lavoro

• Saldatura quadri o pezzi a 3 lati (porte)

• Tutti i dati sono visualizzabili su schermo

• I parametri di lavoro sono programmabili nella temperatura, nei tempi di fusione e di saldatura

• Protection net

• L’estrazione del telaio può essere sia manuale che automatica

• Cambio rapido teflon

• Predisposta per ricevere il sistema di scarico automatico per la linea automatica di saldatura e pulitura

• Consolle PC

• Lunghezza max. saldatura: 3500 mm

• Altezza max. saldatura: 2900 mm

• Larghezza min. saldatura: 340 mm

• Altezza min. saldatura: 420 mm

• I valori min. di saldatura, su richiesta, sono riducibili

• E’ dotata di dispositivo di schiacciaguarnizioni

2) TT6 BANCO DI TRASP./RAFFREDD.

➤➤ Caratteristiche principali

TT6 BANCO DI TRASP./RAFFREDD.

➤➤ Caratteristiche principali

• 6 metri di spazio.

• Ci permette perciò di poter sfruttare al meglio le potenzialità produttive della linea, limitando al minimo i momenti in cui la saldatrice, automaticamente, dovrà recuperare la sincronizzazione di linea.

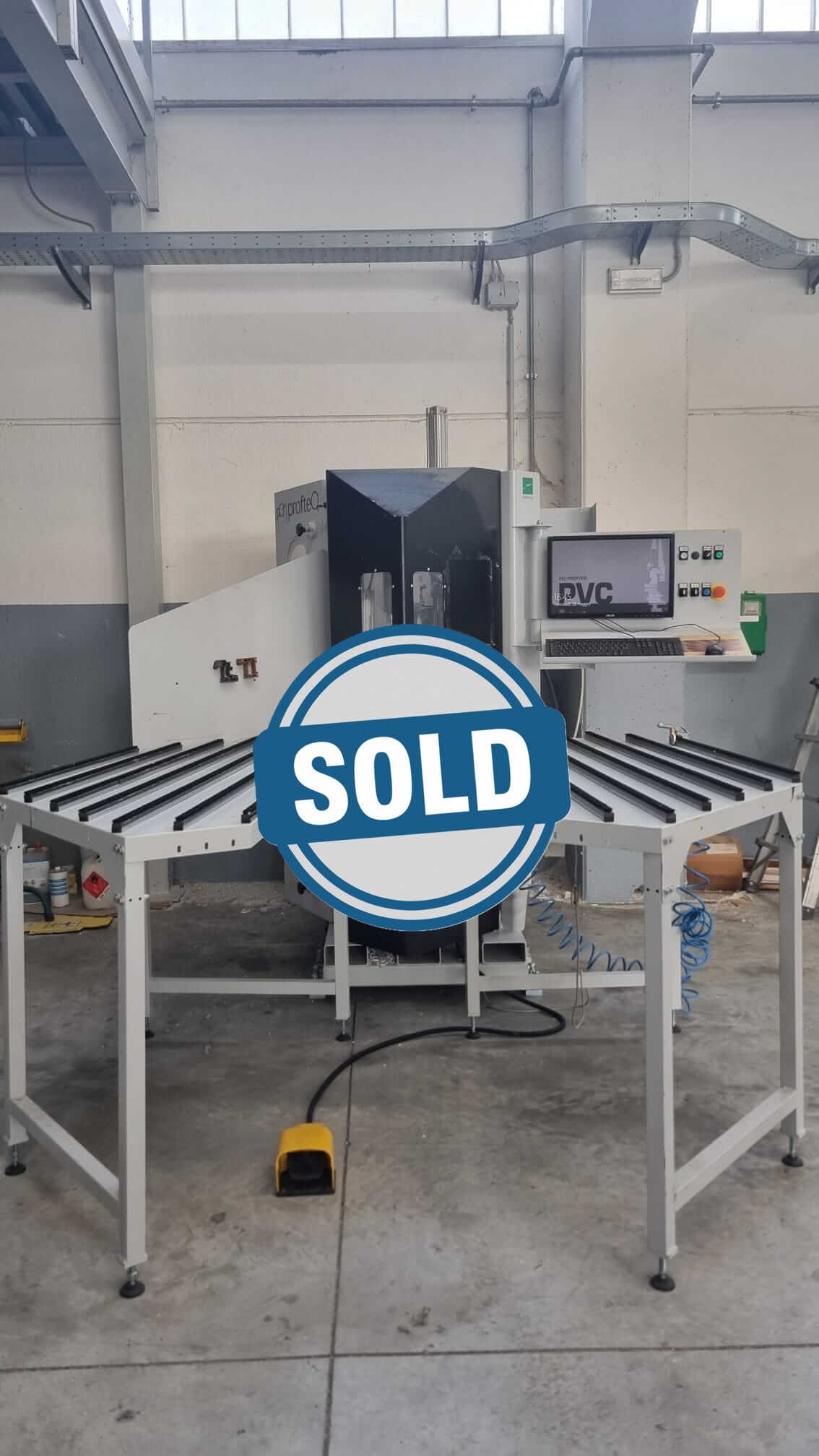

3) FRT9 PULITRICE CNC

4 ASSI INTERPOLATI

➤➤ Caratteristiche principali

• Battuta all’interno dell’angolo

• Caricamento automatico della finestra

• Centraggio automatico della finestra

• Tutti gli utensili comandati da controllo numerico ad 4 assi interpolati, programmabili nella loro posizione in modo indipendente.

• Programmazione grafica: l’operatore, partendo dal disegno del profilo, deve solamente disegnare la traiettoria e le lavorazioni ad ogni utensile; simultaneamente il software trasforma queste informazioni in linguaggio di programmazione ISO.

• Visualizzazione grafica di ogni linea programmata.

• Sistema automatico controllo linea programmata

• Diagnostica grafica.

• La pulitrice potrà essere abbinata ad una stazione automatica per il caricamento dei telai da pulire

• Possibilità di montare fino a 17 utensili diversi

• Archivio grafico che può arrivare a visualizzare sino a 180 profili

4) TG2 BANCO DI CARICAMENTO AUTOM. X FRT7/FRT9

➤➤ Caratteristiche principali

• Scarico e carico simultaneo del quadro pulito e del quadro da pulire.

• Dispositivi di rotazione (a gestione controllata):

1 – Pinza indipendente per caricamento

2 – Braccio indipendente per rotazione

3 – Introduttore/estrattore indipendente

4 – 2 Pinza indipendente per scaricamento

• Lunghezza banco: 9050 mm

• Larghezza banco: 2400 mm

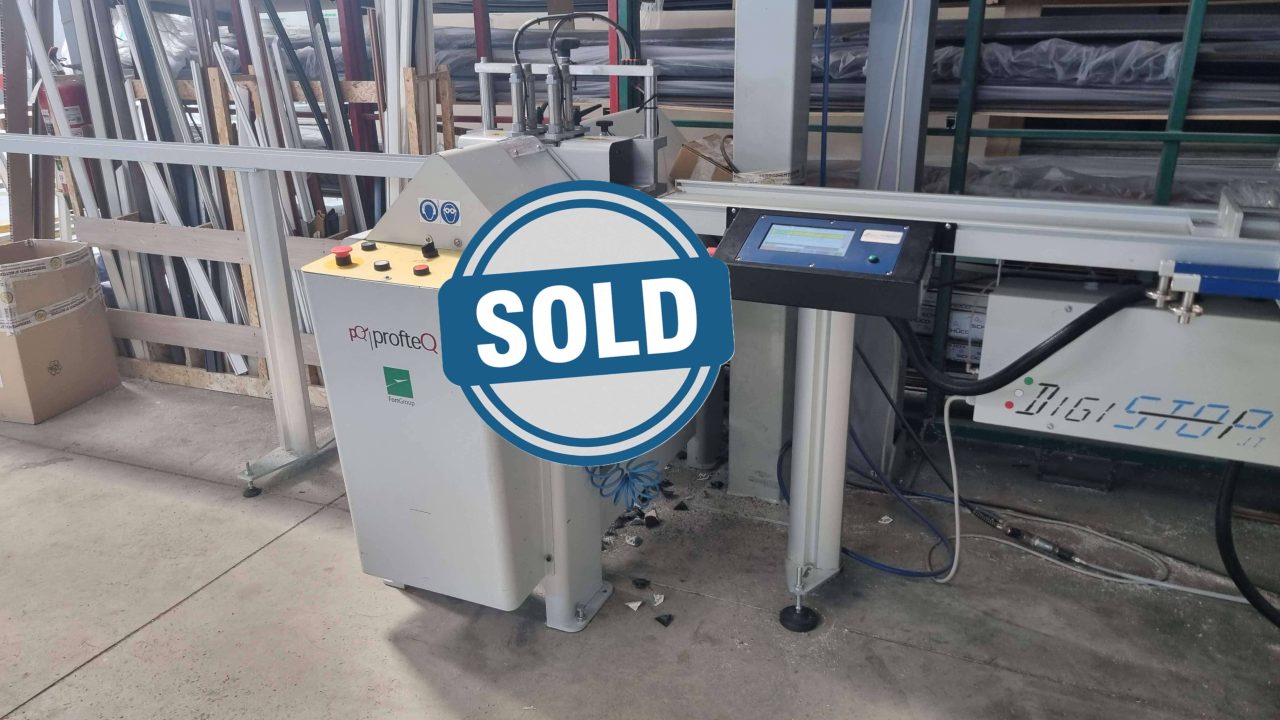

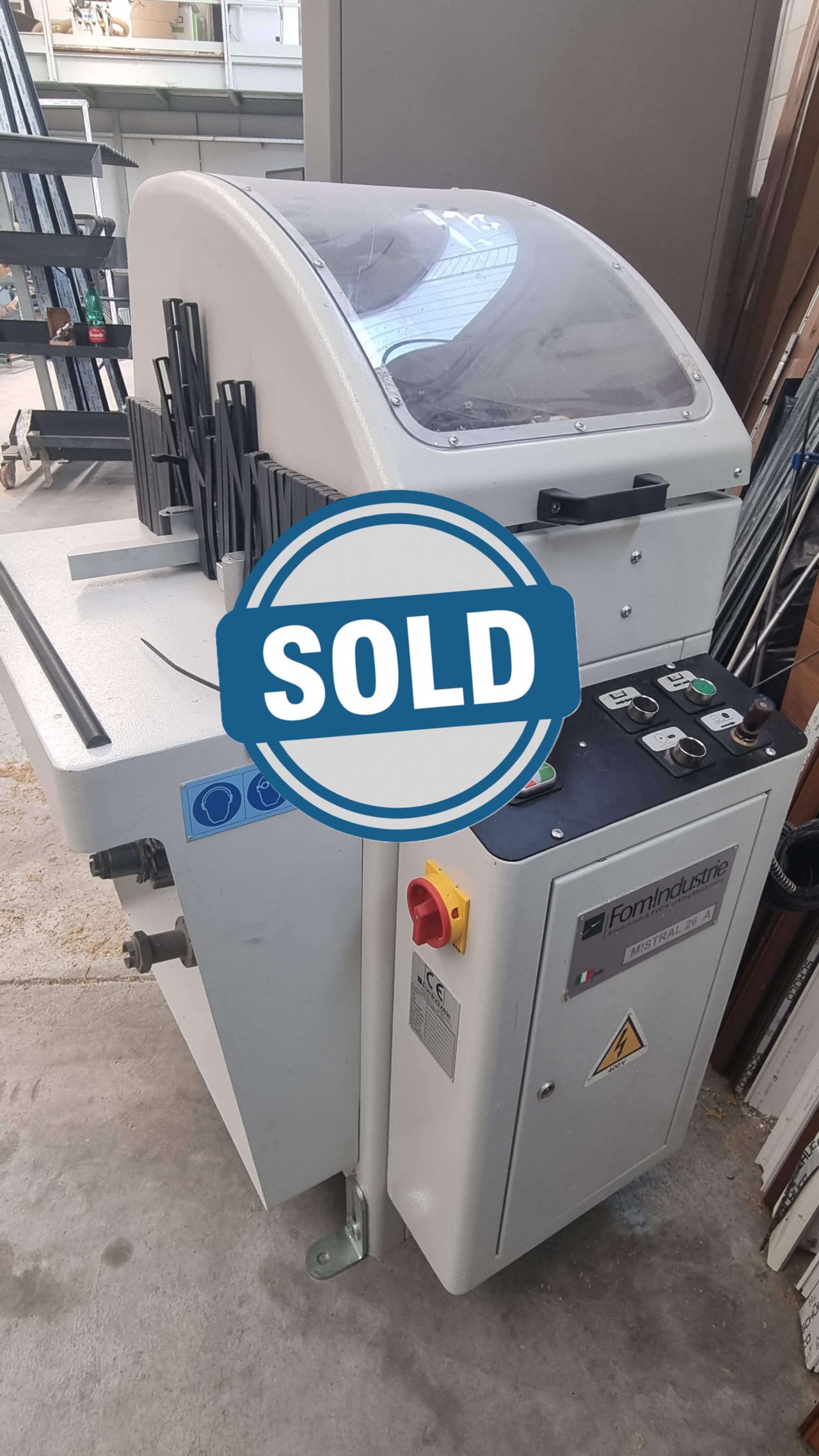

Troncatrice progettata per il taglio simultaneo di due fermavetri.

• Taglio simultaneo a 45° di n. 2 fermavetri.
• Comando bi-manuale per la massima sicurezza operativa.
• Regolazione verticale del piano di taglio per l’esecuzione della fresatura del piedino di aggancio.
• Non richiede l’uso di controsagome: i fermavetri vengono posizionati su una piastra standard e appoggiati contro battute verticali regolabili che simulano la presenza del vetro.
• Possibilità di taglio di diverse tipologie di fermavetri.
• Predisposizione per il collegamento a rulliera motorizzata QUOTA GB PVC.
• Possibilità di configurazione con carico a destra e scarico a sinistra, o viceversa.

Per profilati in alluminio, ad angolo variabile; realizza intestature con angolo variabile d’intestatura da 45° Dx a 45° Sx e gradi intermedi.

• Massima fresa alloggiabile: diametro Ø 175 mm.
• Avanzamento gruppo frese:  manuale o automatico.
Il cambio rapido del gruppo frese con bloccaggio pneumatico minimizza i tempi di fermo macchina.

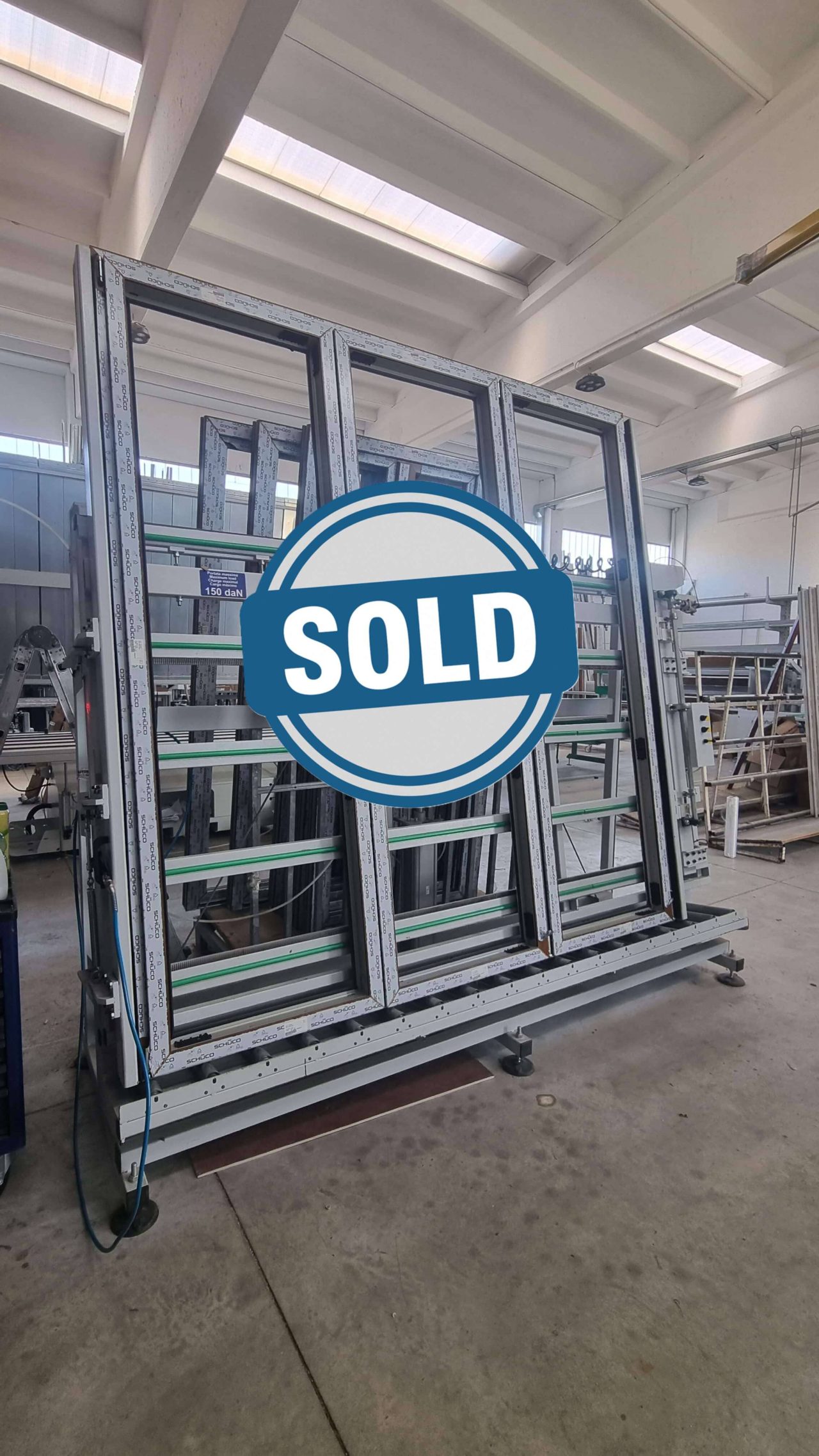

Banco verticale per il controllo e la vetratura di serramenti larghi fino a 2400 mm.

Caratteristiche:

Bloccaggio della trave scorrevole su cremagliera per garantire la messa in squadro della finestra, possibile la fuoriuscita laterale della finestra, inserimento agevolato del listello fermavetri nel lato inferiore.

• Larghezza massima lavorabile : 2400 mm
• Altezza massima lavorabile : 2500 mm
• Portata: 150 Kg.
• Battuta lato sinistro apribile per scarico laterale del serramento
• Bloccaggio su cremagliera della battuta mobile lato destro per un serraggio preciso e stabile
• Rulli in acciaio zincato antiusura
• La posizione del piano di carico e la lunghezza dei rulli permettono di posizionare e mantenere in battuta anche i telai con struttura monoblocco
• Piano di appoggio del serramento sollevabile per inserimento agevolato del listello fermavetri nel lato inferiore

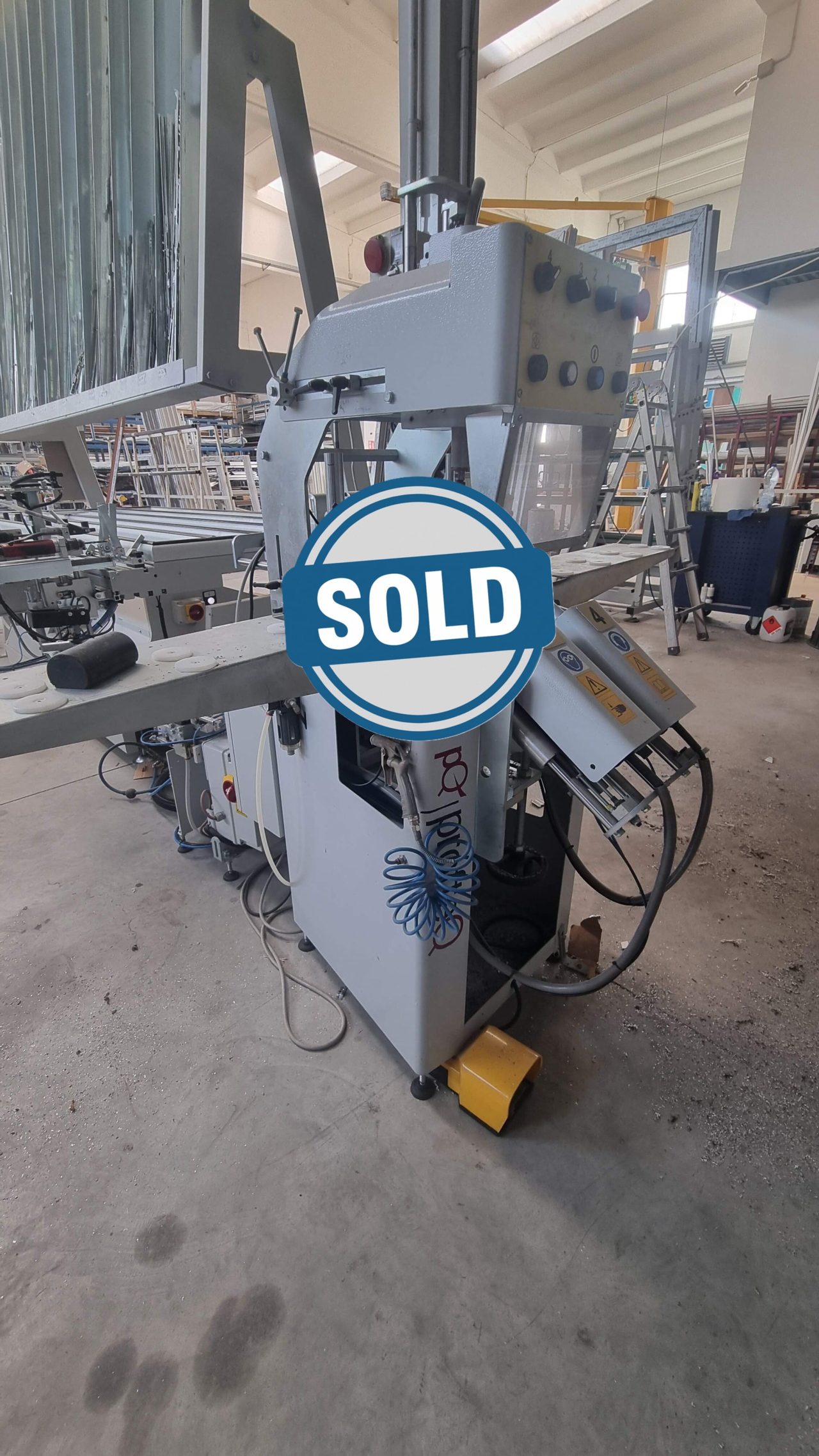

Fresatrice semiautomatica scarico condensa a 4 motori (n.2 frontali), dedicata alla realizzazione degli scarichi condensa.
Tre fresature simultanee su due facce e molteplici possibilità di regolazione.

• Ciclo di lavoro completamente automatico
• Regolazione dell’inclinazione, regolazione longitudinale e trasversale dei motori
• Regolazione della profondità di fresatura con fermi battuta
• Riferimenti indexati per la regolazione angolare del posizionamento del motore frontale
• Riferimento punto 0 interno profilo
• Sicurezza bimanuale per l’avvio del ciclo di lavoro

Accessori in dotazione

• N. 4 motori selezionabili ad azionamento automatico
• N. 2 bracci di supporto profilo
• N. 4 frese Ø 5 mm

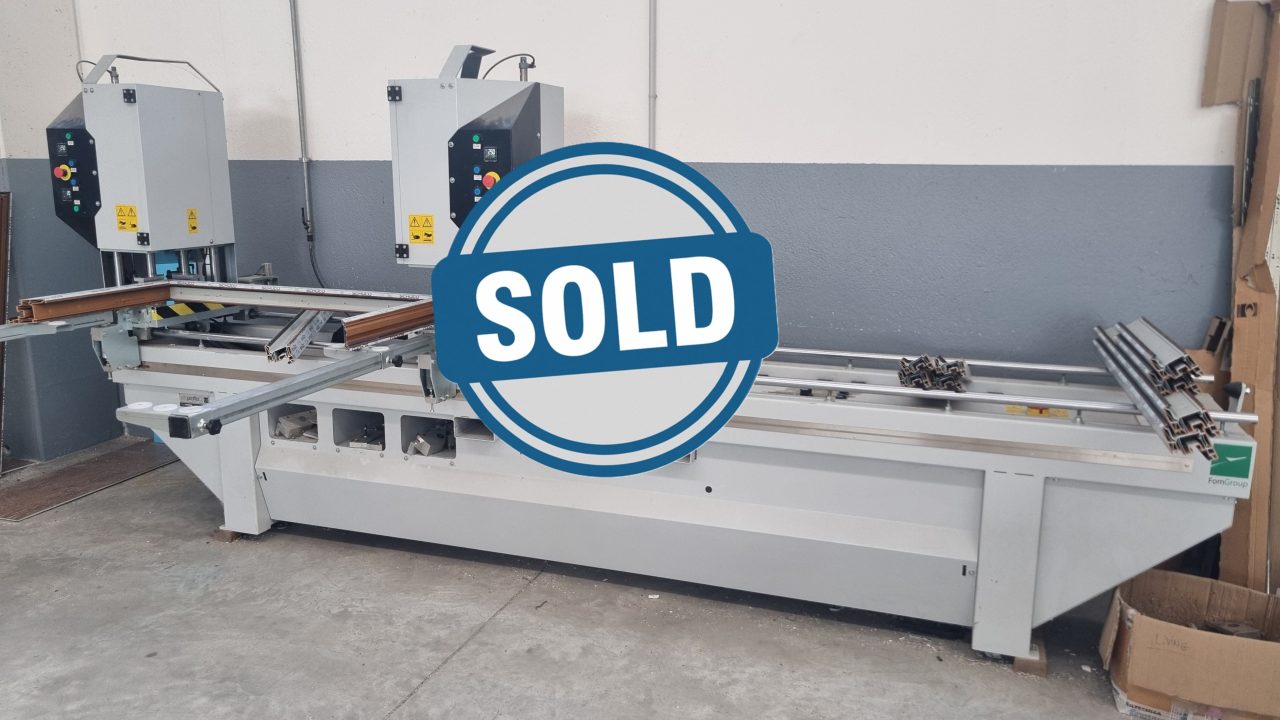

Saldatrice automatica a due teste per angoli a 90° e variabili con finitura estetica “tipo legno” a giuntura a 90° sul lato interno finestra e 45° lato esterno

• Saldatura di angoli a 90° e variabili (da 45° a 180° sulla testa mobile di destra)
• Saldatura di angoli lato interno 90° simil legno
• Regolazione dei tempi di fusione e saldatura adattabili ai profili esistenti sul mercato
• Sistema di riscaldamento a serpentina che garantisce la totale uniformità di temperatura su tutta la superficie della piastra
• La testa mobile si muove lungo doppia barra cromata e cementata con bussole a ricircolo di sfere garantendo la massima fluidità di movimento e la precisione di posizionamento della testa stessa
• Cambio rapido del teflon

FR 9045 è una intestatrice a lame combinate per la lavorazione dei profili in PVC, pronti ad essere saldati con una finitura estetica ‘tipo legno’ a giuntura a 90° sul lato interno finestra.

• Ciclo di lavoro completamente automatico comandato da PLC
• In un solo ciclo di lavoro avviene l’intestatura simultanea di 4 facce (due montanti e due traversi)
• Lavorazione senza attrezzaggio per qualsiasi profilo con dimensioni massime A =135 mm B= 100 mm
• Sicurezza bimanuale per l’avvio del ciclo di lavoro

Accessori in dotazione

• N. 4 bracci di supporto profilo

Accessori optional

• N. 2 unità fresatura con raggio fisso 2-4 mm

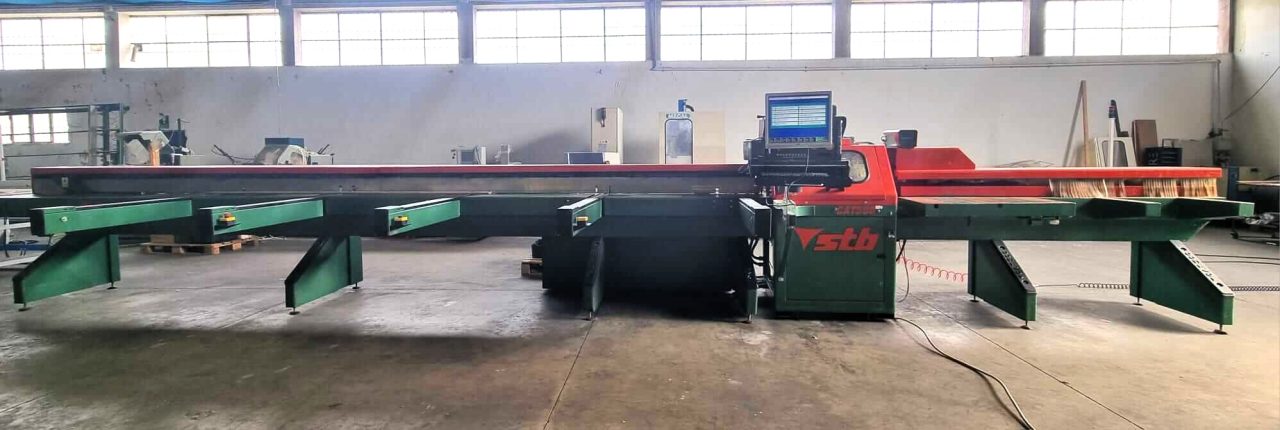

Centro di lavoro per fissaggio rinforzi e foratura dei telai per il fissaggio al muro.

Caratteristiche tecniche:

• Carico e scarico automatico del profilo
• Caricamento automatico delle viti
• Avanzamento automatico del profilo
• Avvitamento automatico delle viti con possibilità di scelta del passo
• Possibilită di distinzione tra anta e telaio per l’esecuzione dei fori
• Foratura del profilo telaio in automatico
• Possibilità di utilizzo di viti con lunghezze e diametri diversi.
• Avvitamento di rinforzi da 0,5 mm a 2,5 mm di spessore
• Regolazione della posizione del punto di avvitamento

Accessori in dotazione:

• Rulliera di carico
• Piano di scarico automatico del pezzo con accumulo dei profili lavorati

Dati tecnici:

• Tensione: 380V + N + T + L1 + L2 + L3
• Assorbimento: 6 kW
• Pressione esercizio: 8 bar
• Consumo aria per ciclo: 530 litri/ciclo
